使用迁移工具迁移

了解网络迁移工具

前提条件

在昇腾AI处理器进行模型迁移之前，建议用户事先准备好基于TensorFlow 1.15开发的训练模型以及配套的数据集，并要求在GPU或CPU上跑通，精度收敛，且达到预期精度和性能要求。同时记录相关精度和性能指标，用于后续在昇腾AI处理器进行精度和性能对比。

迁移操作步骤

  1. 安装依赖。

    pip3 install pandas

    pip3 install xlrd==1.2.0

    pip3 install openpyxl

    pip3 install tkintertable

    pip3 install google_pasta

  2. 训练脚本扫描和自动迁移。

    该工具支持在Linux或Windows环境进行脚本迁移。
    • Linux环境操作步骤：

      进入迁移工具所在目录，例如“tfplugin安装目录/tfplugin/latest/python/site-packages/npu_bridge/convert_tf2npu/”，执行命令可同时完成脚本扫描和自动迁移，例如：

      python3 main.py -i /root/models/official/resnet

      其中main.py为工具入口脚本，参数说明如下所示。

      表1 参数说明

      参数名

      参数说明

      可选/必选

      -i

      被迁移的原始脚本路径，当前该路径仅支持配置为文件夹，不支持单个文件。

      说明：
      • 工具仅对-i参数指定的文件夹下的.py文件进行扫描和迁移。
      • 如果用户原始脚本跨目录存放，则建议放到同一个目录执行迁移命令，或者在对应目录下依次执行迁移命令。

      必选

      -o

      指定迁移后的脚本路径，该路径不能为原始脚本路径的子目录。

      该参数可选，如果不指定，默认生成在当前路径下，例如output_npu_20210401150929/xxx_npu_20210401150929。

      可选

      -r

      指定生成的迁移报告路径，该路径不能为原始脚本路径的子目录。

      该参数可选，如果不指定，默认生成在当前路径下，例如report_npu_20210401150929。

      可选

      -m

      Python执行入口文件。

      如果原始脚本使用了tf.keras/hvd接口，且脚本中没有main函数，由于迁移工具无法识别入口函数，因此无法进行NPU资源初始化，以及NPU训练相关配置。

      对于以上场景，需要通过-m参数指定Python执行的入口文件，以便工具可以将用户脚本进行彻底迁移，保证后续训练的顺利执行。

      配置示例：-m /root/models/xxx.py

      可选

      -d

      如果原始脚本支持分布式训练，需要指定原始脚本使用的分布式策略，便于工具对分布式脚本进行自动迁移。取值：

      • tf_strategy：表示原始脚本使用tf.distribute.Strategy分布式策略
      • horovod：表示原始脚本使用horovod分布式策略

      目前session run分布式脚本无法彻底进行自动迁移，使用工具自动迁移完后，需要参考sess.run分布式脚本迁移进行后续的手工改造。

      分布式必选

      通过python3 main.py -h可以获取迁移工具使用帮助。

    • Windows环境操作步骤：
      python3 main_win.py

      在弹出的窗口根据界面提示进行操作。

      1. 根据界面提示设置相关输入。
      2. 点击“开始分析”，能看到分析结果，并在指定的路径下生成迁移后的脚本，在指定的“输出分析报告路径”下生成分析报告。
      3. 点击“重新开始分析”，则返回选择路径窗口，可以重新指定输入脚本，再次分析。
      4. 点击“退出”，则退出TensorFlow 1.15网络迁移工具。

  3. 迁移过程中，打印如下信息，表明正在扫描相关文件进行脚本迁移。

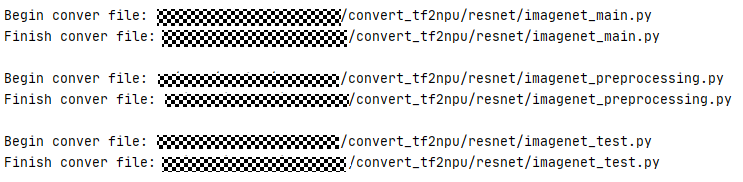

    图1 迁移过程信息

  4. 迁移结束后，生成迁移后的脚本，以及迁移报告。

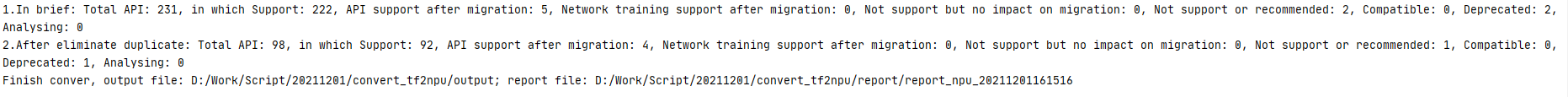

    图2 迁移结束信息
    • 如果没有生成failed_report.txt，一般迁移后的模型即可直接在昇腾AI处理器执行训练，如果训练失败，可详细分析迁移报告，同时酌情修改训练脚本再次训练，如果仍然训练失败，请到昇腾开源社区求助。
    • 如果生成了failed_report.txt，请优先根据报错修改训练脚本，再执行训练。

迁移报告说明

配置NPU相关参数

Ascend平台提供了功能调试、性能/精度调优等功能，自动迁移后，可通过如下session配置的方式使能相关功能，详细的参数说明可参见session配置。
  1. 检查迁移后的脚本是否存在“init_resource”。
    • 如果存在，则参考如下示例，在init_resoure函数中传入session_config的配置，需要注意，仅initialize_system中支持的配置项可在init_resoure函数的config中进行配置，若需配置其他功能，请在运行配置中添加，可参见2。
      if __name__ == '__main__':

  session_config = tf.ConfigProto(allow_soft_placement=True)
  custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
  custom_op.name = "NpuOptimizer"
  custom_op.parameter_map["profiling_mode"].b = True
  ... ...

  (npu_sess, npu_shutdown) = init_resource(config=session_config)
  tf.app.run()
  shutdown_resource(npu_sess, npu_shutdown)
  close_session(npu_sess)
    • 如果不存在，则直接执行下一步。
  2. 在运行配置中添加相关session配置。
    • 针对Estimator模型的脚本，在迁移后的脚本中查找“npu_run_config_init”，找到运行配置函数，例如示例中的“run_config”，在运行配置参数中添加相关session参数，如下面示例中的“aoe_mode”参数。
      session_config = tf.ConfigProto(allow_soft_placement=True)
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["aoe_mode"].s = tf.compat.as_bytes("2")

run_config = tf.estimator.RunConfig(
    train_distribute=distribution_strategy,
    session_config=session_config,
    save_checkpoints_secs=60*60*24)

classifier = tf.estimator.Estimator(
    model_fn=model_function, model_dir=flags_obj.model_dir, config=npu_run_config_init(run_config=run_config))
    • 针对sess.run模式的脚本，在迁移后的脚本中查找“npu_config_proto”，找到运行配置参数（例如下面示例中的“session_config”），在运行配置参数中添加相关session参数，如下面示例中的“aoe_mode”参数。
      session_config = tf.ConfigProto(allow_soft_placement=True)
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["aoe_mode"].s = tf.compat.as_bytes("2")
config = npu_config_proto(config_proto=session_config)
with tf.Session(config=config) as sess:
    sess.run(tf.global_variables_initializer())
    interaction_table.init.run()
    • 针对Keras模式的脚本，在迁移后的脚本中查找“set_keras_session_npu_config”函数，找到运行配置参数（例如下面示例中的“config_proto”），在运行配置参数中添加相关session参数，如下面示例中的“aoe_mode”参数。
      import tensorflow as tf
import tensorflow.python.keras as keras
from tensorflow.python.keras import backend as K
from npu_bridge.npu_init import *

config_proto = tf.ConfigProto(allow_soft_placement=True)
custom_op = config_proto.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["aoe_mode"].s = tf.compat.as_bytes("2")
npu_keras_sess = set_keras_session_npu_config(config=config_proto)

#数据预处理...
#模型搭建...
#模型编译...
#模型训练...
