matmul

功能说明

给定两个输入的张量a和b。进行矩阵相乘，输出到结果张量中。

支持的输入和输出数据类型请参见：表2。

函数原型

matmul(dst, a, b, m, k, n, init_l1out=True)

参数说明

支持的芯片型号

Atlas 200/300/500 推理产品

Atlas 训练系列产品

Atlas 推理系列产品AI Core

注意事项

• 单步调试时间比较长，不建议使用。
• 当操作数带有偏移时，如果使用tensor[imm]和tensor[scalar]，表示只有一个元素。如果要表示从某一个位置开始，请使用tensor[imm：]和tensor[scalar：]方式。
• 对于Atlas 200/300/500 推理产品，该指令源操作数a和b首地址应满足512B对齐要求，例如采用tensor切片作为输入时，当源操作数为float16类型时，可使用tensor[256:]，而tensor[2:]不满足对齐要求，可能产生未知错误。
• 对于Atlas 训练系列产品，该指令源操作数a和b首地址应满足512B对齐要求，例如采用tensor切片作为输入时，当源操作数为float16类型时，可使用tensor[256:]，而tensor[2:]不满足对齐要求，可能产生未知错误。
• 对于Atlas 推理系列产品AI Core，该指令源操作数a和b首地址应满足512B对齐要求，例如采用tensor切片作为输入时，当源操作数为float16类型时，可使用tensor[256:]，而tensor[2:]不满足对齐要求，可能产生未知错误。
• 目的操作数dst首地址应满足1024B对齐要求，例如采用tensor切片作为输入时，当目的操作数为int32类型时，可使用tensor[256:]，而tensor[2:]不满足对齐要求，可能产生未知错误。
• 该接口不支持与vector相关指令一起使用。
• 参数m，k，n可以不是16对齐，但因硬件原因，操作数dst，a和b的shape需满足对齐要求，即m方向，n方向要求向上16对齐，k方向根据操作数数据类型按16或32向上对齐。

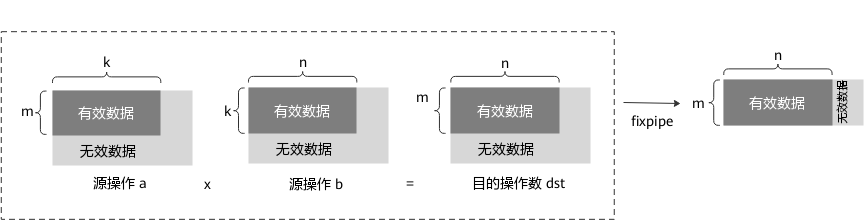

• 当n不是16的倍数时，dst中n维度上的无效数据需要用户自行处理；当m不是16的倍数时，dst中m维度上的无效数据可在fixpipe指令中删除。具体如下图所示，虚线框内为matmul接口实现效果；最右侧数据块为dst经过fixpipe接口处理后的输出结果：



• 该指令应与fixpipe指令配合使用。
• 操作数地址偏移对齐要求请见通用约束。

返回值

无

调用示例

• 示例：a和b的数据类型为int8，dst的数据类型为int32，且在fixpipe实现relu功能。

  from tbe import tik
  tik_instance = tik.Tik()
  # 定义tensor
  a_gm = tik_instance.Tensor("int8", [2, 32, 32], name='a_gm', scope=tik.scope_gm)
  b_gm = tik_instance.Tensor("int8", [2, 160, 32], name='b_gm', scope=tik.scope_gm)
  # 由于matmul矩阵计算m=30，fixpipe会将dst_l1out中无效数据删除，因此dst_gm的shape在m方向上设置为30即可
  dst_gm = tik_instance.Tensor("int32", [10, 30, 16], name='dst_gm', scope=tik.scope_gm)
  a_l1 = tik_instance.Tensor("int8", [2, 32, 32], name='a_l1', scope=tik.scope_cbuf)
  b_l1 = tik_instance.Tensor("int8", [2, 160, 32], name='b_l1', scope=tik.scope_cbuf)
  dst_l1out = tik_instance.Tensor("int32", [10, 32, 16], name='dst_l1out', scope=tik.scope_cbuf_out)
  # 将数据搬至源操作数
  tik_instance.data_move(a_l1, a_gm, 0, 1, 64, 0, 0)
  tik_instance.data_move(b_l1, b_gm, 0, 1, 320, 0, 0)
  # 进行matmul操作，mkn分别为30,64,160，dst_l1out的shape在m维度向上16对齐取值至32
  tik_instance.matmul(dst_l1out, a_l1, b_l1, 30, 64, 160)
  # 将数据搬移至dst_gm，其中burst_len = 30*16*dst_l1out_dtype_size//32 = 60
  tik_instance.fixpipe(dst_gm, dst_l1out, 10, 60, 0, 0, extend_params={"relu": True})
  tik_instance.BuildCCE(kernel_name="matmul", inputs=[a_gm, b_gm], outputs=[dst_gm])

  结果示例：

  输入数据：
  a_l1 = [[[-1, -1, -1, ..., -1, -1, -1]
           ...
           [-1, -1, -1, ..., -1, -1, -1]]
          [[-1, -1, -1, ..., -1, -1, -1]
           ...
           [-1, -1, -1, ..., -1, -1, -1]]]
  b_l1 = [[[1, 1, 1, ..., 1, 1, 1]
           ...
           [1, 1, 1, ..., 1, 1, 1]]
          [[1, 1, 1, ..., 1, 1, 1]
           ...
           [1, 1, 1, ..., 1, 1, 1]]]
  输出数据：
  dst_gm = [[[0, 0, 0, ..., 0, 0, 0]
             ...
             [0, 0, 0, ..., 0, 0, 0]]
            ...
            [[0, 0, 0, ..., 0, 0, 0]
             ...
             [0, 0, 0, ..., 0, 0, 0]]]

• 示例：matmul接口的端到端调用示例，此示例中，输入a和b仅支持固定shape，且shape要求分别为 [16, 64]与[64, 1024]。调用示例请参见matmul样例。
