算子UT测试

使用说明

当前MindStudio支持进行算子功能实现代码（*.py）以及算子原型定义（*.h，*.cc）的UT测试，详细测试方法可参见《MindStudio 用户指南》中的“算子开发 > UT测试”章节。

命令行方式下，暂不支持进行算子实现的UT测试。

查看算子仿真流水图

1. MindStudio已进行算子的UT测试，可获取供解析的dump数据文件，路径如下所示：
   • MindStudio配置运行信息时选择的“Simulator_Performance”：TBE算子工程目录/out/model/ca/{op_type}/{op_type}_pre_static_test_{case_name}
   • MindStudio配置运行信息时选择的“Simulator_TMModel”：TBE算子工程目录/out/model/tm/{op_type}/{op_type}_pre_static_test_{case_name}

2. 使用msopgen工具生成算子仿真流水图文件。
   进入msopgen工具所在目录执行如下命令，详细参数说明请参见表1。

   cd /usr/local/Ascend/ascend-toolkit/latest/python/site-packages/bin
   ./msopgen sim -c core0 -d xx/out/model/ca/add/add_pre_static_test_add_auto_case_name_1 -out ./output_data

   root用户安装toolkit包默认路径为“/usr/local/Ascend”，请根据实际环境进行替换。

   表1 参数说明

   参数名称	参数描述	是否必选
   sim	用于性能仿真相关操作。	是
   -c，--core-id	核编号。 配置芯片号，如：core0。	是
   -d，--dump-dir	dump数据路径，可配置为绝对路径或者相对路径。 说明： 支持MindStudio运行UT测试时配置为“Simulator_Performance”和“Simulator_TMModel”生成的dump数据。	是
   -out，--output	生成算子仿真流水图文件的路径，可配置为绝对路径或者相对路径，并且工具执行用户具有可读写权限。	是

3. 查看算子仿真流水图。

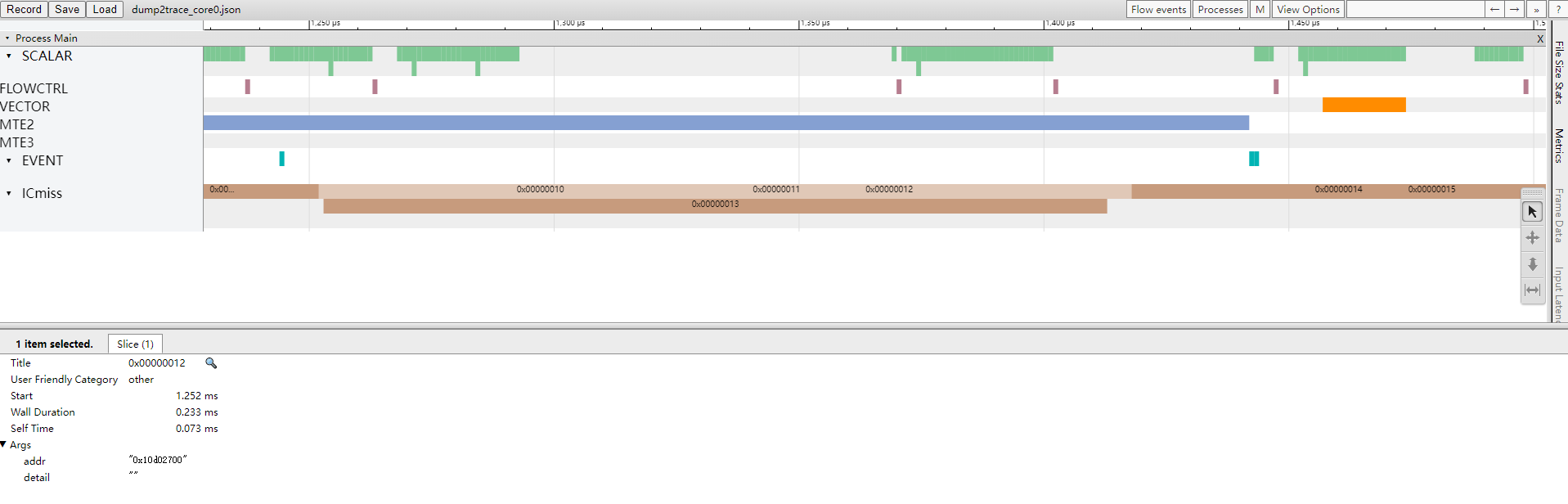

   可以在Chrome浏览器中输入“chrome://tracing”地址，将获取到的dump2trace_core0.json文件拖到空白处打开，通过键盘上的快捷键（w：放大，s：缩小，a：左移，d：右移）进行查看，如下图所示，关键字段如表2所示。

   图1 dump2trace_core0.json文件


   表2 字段说明

   字段名	字段含义
   VECTOR	向量运算单元。
   SCALAR	标量运算单元。
   MTE1	数据搬运流水，数据搬运方向为：L1 ->{L0A/L0B, UBUF}。
   MTE2	数据搬运流水，数据搬运方向为：{DDR/GM, L2} ->{L1, L0A/B, UBUF}。
   MTE3	数据搬运流水，数据搬运方向为：UBUF -> {DDR/GM, L2, L1}。
   FLOWCTRL	控制流指令。
   CUBE	矩阵乘运算单元。
   ICmiss	未命中icache。
