调优流程

数据采集和性能分析

本样例采用E2E profiling方式进行数据采集。E2E profiling可以端到端地分析模型性能瓶颈所在，详见数据采集概述。进行profiling的详细样例步骤如下：

  1. 在脚本原代码训练模型部分，添加获取性能数据文件的代码。因NPU算子需要编译后才能执行，为保证数据的准确性，先运行10个step，在第10个step后再profiling1个step。

    原代码如下：
    for i, (images, target) in enumerate(train_loader):
    # measure data loading time
    data_time.update(time.time() - end)

    # move data to the same device as model
    ……
    if i % args.print_freq == 0:
        progress.display(i + 1)

    修改后代码如下：

    for i, (images, target) in enumerate(train_loader):
    if i == 11:    #运行10个step后再profiling模型训练一个step的数据
        with torch_npu.npu.profile(profiler_result_path="./result",use_e2e_profiler=True):
            # measure data loading time
            data_time.update(time.time() - end)

            # move data to the same device as model
            ……
            if i % args.print_freq == 0:
                progress.display(i + 1)
    else:        #正常执行模型训练过程
        # measure data loading time
        data_time.update(time.time() - end)

        # move data to the same device as model
        ……
        if i % args.print_freq == 0:
            progress.display(i + 1)

  2. 拉起模型训练，进行profiling数据采集。拉起训练命令如下：

    python3 main.py /home/data/resnet50/imagenet   --batch-size 1024 \       # 训练批次大小
                                               --lr 0.8 \               # 学习率
                                               --epochs 90 \            # 训练迭代轮数
                                               --arch shufflenet_v2_x1_0 \ # 模型架构
                                               --world-size 1 \
                                               --rank 0 \
                                               --workers 40 \           # 加载数据进程数
                                               --momentum 0.9 \         # 动量
                                               --weight-decay 1e-4      # 权重衰减
                                               --gpu 0                  # device号, 这里参数名称仍为gpu, 但迁移完成后实际训练设备已在代码中定义为npu

  3. 检查模型训练中每10个step的耗时数据，发现模型训练耗时长，可能存在NPU性能瓶颈，如下图所示：

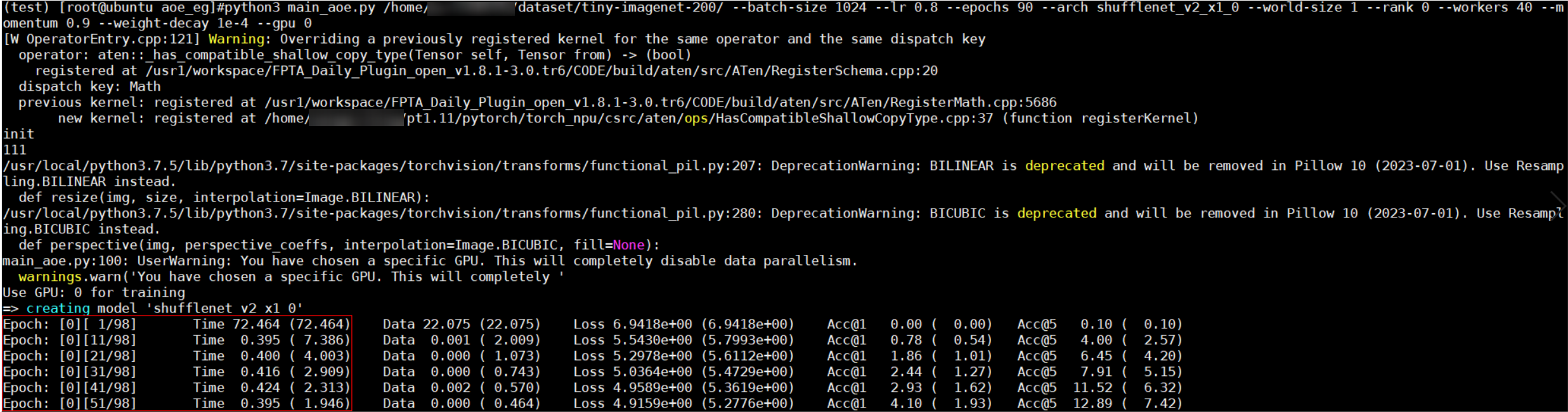

    图1 调优前模型训练耗时

  4. 解析性能数据。

    1. 切换至profiling数据保存路径（本例中为“./result”），执行如下命令（msprof工具路径请根据实际安装路径修改）：
      /usr/local/Ascend/ascend-toolkit/latest/toolkit/tools/profiler/bin/msprof --export=on --output=./
    2. 运行完成后，在数据保存路径下生成summary目录（./result/PROF_***/device_0/summary），该目录下为解析得到的.csv性能数据文件。
    3. 分析性能数据文件，分析步骤可见数据分析。检查summary目录下的op_statistic文件中的性能数据，发现大量Add、Mul小算子被引入，存在性能瓶颈。如下图所示：

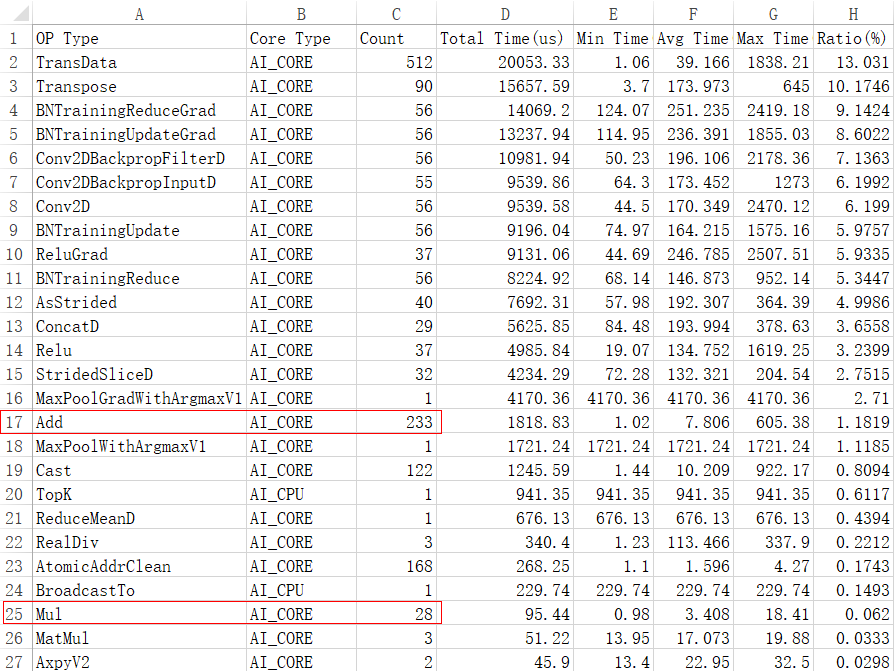

      图2 调优前小算子数量

AOE工具自动调优

针对上述NPU性能瓶颈，需要参考《AOE工具使用指南》进行AOE自动调优。本样例中具体AOE调优步骤如下：

  1. 在脚本原代码中添加如下代码，将算子图dump到本地。以PyTorch1.8.1版本为例：

    # switch to train mode
    model.train()
    end = time.time()
    #如果为PyTorch1.5版本，请使用torch.npu.set_aoe(dump_path)，dump_path为保存算子子图的路径，请自行设置
    torch_npu.npu.set_aoe(dump_path)
    for i, (images, target) in enumerate(train_loader):
        if i > 0:             #只需要运行一个step
            exit()
        if i > 100:
            pass
        ……

  2. 配置自定义知识库存储路径的环境变量。bank_path为自定义知识库存储路径。若在执行调优前不配置此环境变量，自定义知识库默认存储在${HOME}/Ascend/latest/data/aoe/custom/graph/${soc_version}路径下。

    export TUNE_BANK_PATH=bank_path

    更多环境变量说明可参见《AOE工具使用指南》“PyTorch训练场景下调优>算子调优”章节中的“配置环境变量”小节。

  3. 执行AOE调优，命令如下：

    aoe --job_type=2 --model_path=dump_path        #dump_path为保存算子子图的路径

    执行调优后，将逐个打印算子调优完成情况，完成后打印调优总耗时，如下所示：

    [Aoe]<xxxx> Single operator tuning process finished.     //xxxx：算子名称。
[Aoe]Aoe process finished,cost time ***s.              //调优完成，***为调优耗时。

  4. 调优成功后，还原代码修改，使用调优后的自定义知识库重新训练，并profiling数据，验证性能是否提高。本样例以同一用户在同一套环境上进行AOE调优和训练为例。

    1. 配置使用自定义知识库的环境变量：
      export TUNE_BANK_PATH=bank_path

#使能知识库
export ENABLE_TUNE_BANK=True
    2. 还原脚本中的AOE调优代码修改，再次拉起训练并profiling数据。检查模型训练中每10个step的耗时数据，对比调优前模型训练耗时，发现已有明显提升，如下图所示：

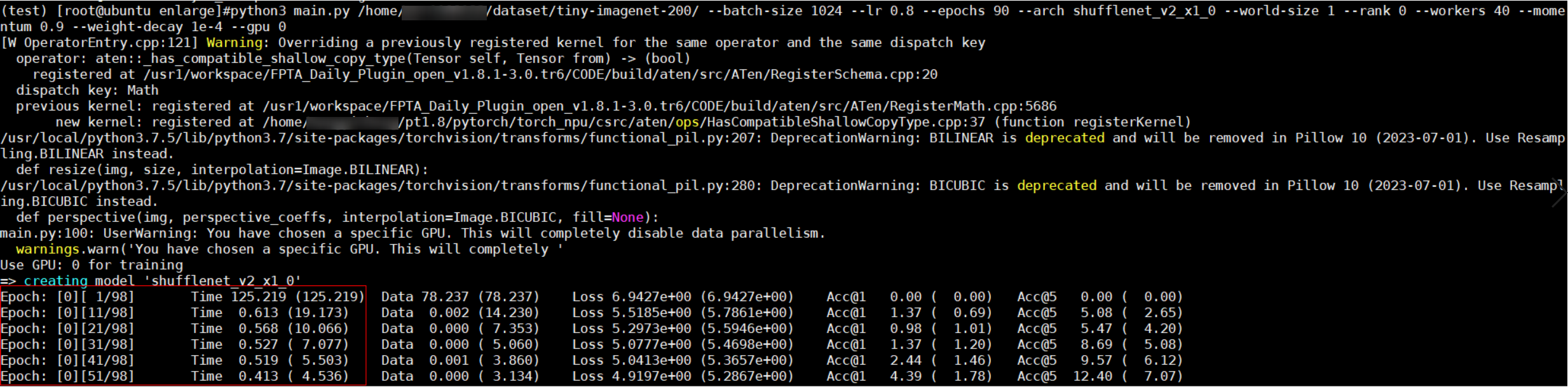

      图3 调优后模型训练耗时
    3. 解析profiling数据，查看算子调优结果。调优结束后，会在执行调优的工作目录下（./aoe_worksapce）生成每个算子对应的调优结果文件夹，文件夹中会生成命名为“aoe_result.json”的文件，记录调优过程中被调优的算子信息。算子调优结果样例如下：
      [
  {
    "basic": {
      "tuning_name": "ge_proto_00274_MatMul",
      "tuning_time(s)": 129
    }
  },
  {
    "OPAT": {
      "opat_tune_result": "tune success",
      "repo_modified_operators": {
        "add_repo_operators": [
          {
            "op_name": "MatMul",                         #算子名称。
            "op_type": "MatMul",                         #算子类型。
            "performance_after_tune(us)": 16.95,        #调优后算子执行时间，单位：us。
            "performance_before_tune(us)": 77.508,      #调优前算子执行时间，单位：us。
            "performance_improvement": "78.13%"         #调优后算子执行时间减少百分比。
          }
        ]
      },
      "repo_summary": {
        "repo_add_num": 1,
        "repo_hit_num": 0,
        "repo_reserved_num": 0,
        "repo_unsatisfied_num": 0,
        "repo_update_num": 0,
        "total_num": 1
      }
    }
  }
]

      在以上算子样例中，MatMul算子成功调优后执行时间减少了78.13%，提升了模型运行性能。

      更多对算子调优结果文件的字段解释可参见《AOE工具使用指南》“PyTorch训练场景下调优>查看调优结果”章节。

亲和函数调优

针对上述小算子过多瓶颈，为了优化性能，需要替换亲和函数减少梯度更新阶段的Add、Mul算子调用数量。

  1. 替换亲和函数，函数说明请参考亲和库。

    样例原代码如下：

    optimizer = torch.optim.SGD(model.parameters(), args.lr,
                            momentum=args.momentum,
                            weight_decay=args.weight_decay)

    样例修改后代码如下：

    optimizer = apex.optimizers.NpuFusedSGD(model.parameters(), lr=args.lr,
                                        momentum=args.momentum, weight_decay=args.weight_decay)

  2. 执行模型训练，进行profiling数据采集，解析性能数据。
  3. 解析数据完成后，查看数据保存路径下summary目录下的op_statistic文件中的性能数据。如下图所示，发现调优后Add、Mul小算子数量与调优前相比已经明显减少，调优成功。

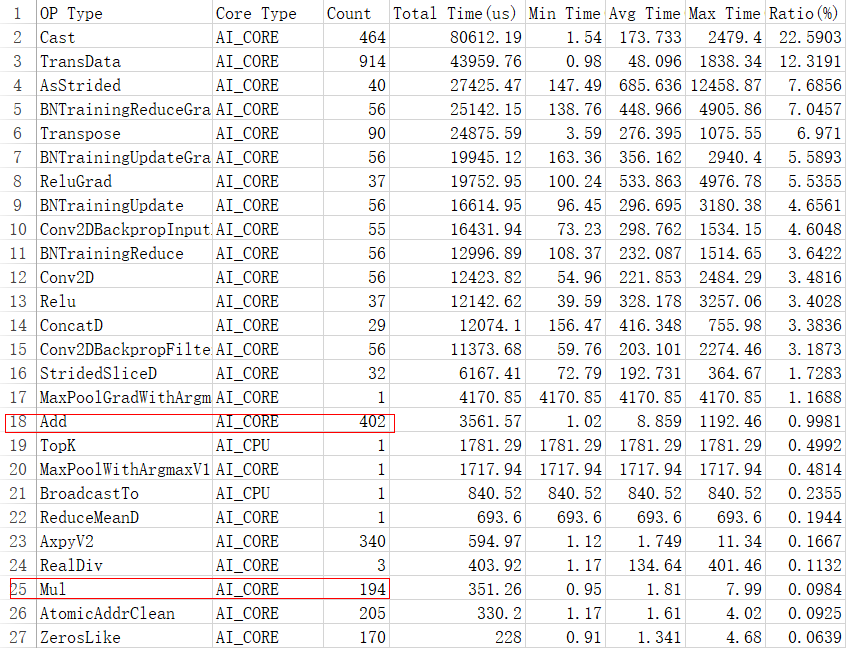

    图4 调优后小算子数量
