概述

本节介绍如何基于迁移好的TensorFlow训练脚本，在裸机环境的多个Device上执行训练。

使用前须知：

一个Device对应执行一个训练进程，当前不支持多进程在同一个Device上进行训练。
如果使用1台训练服务器（Server），要求实际参与集合通信的昇腾AI处理器数目只能为1/2/4/8，且0-3卡和4-7卡各为一个组网，使用2张卡或4张卡训练时，不支持跨组网创建设备集群。
如果使用Server集群，即由集群管理主节点+一组训练服务器（Server）组成训练服务器集群，要求参与集合通信的的昇腾AI处理器数目只能为8*n（其中n为参与训练的Server个数，上限为512）。且n为2的指数倍情况下，集群性能最好，建议用户优先采用此种方式进行集群组网。

前提条件

准备好包含多个可用的昇腾AI处理器的裸机环境。环境搭建请参见《CANN 软件安装指南》。
准备好经过工具迁移好的TensorFlow训练脚本和对应数据集。

准备包含两个Device的昇腾AI处理器资源信息配置文件，文件名举例：rank_table_2p.json，配置文件举例：

{
"server_count":"1",
"server_list":
[
   {
        "device":[
                       {
                        "device_id":"0",
                        "device_ip":"192.168.1.8",
                        "rank_id":"0"
                        },
                        {
                         "device_id":"1",
                         "device_ip":"192.168.1.9",   // 两个Device需要处于同一网段，0卡和1卡为同一网段
                         "rank_id":"1"
                         }
                  ],
         "server_id":"10.0.0.10"
    }
],
"status":"completed",
"version":"1.0"
}

配置文件的详细介绍请参考准备昇腾AI处理器资源配置文件。

用户也可以在此处配置全量的昇腾AI处理器资源信息，后续训练进程启动时仅使用其中的指定的几个昇腾AI处理器资源。

在多Device上执行训练

在多个Device上进行分布式训练时，需要依次拉起所有训练进程，下面以单机两个Device的训练场景举例介绍如何拉起各训练进程。

用户可以在不同的shell窗口依次拉起不同的训练进程。

拉起训练进程0。

安装CANN软件后，使用CANN运行用户编译、运行时，需要以CANN运行用户登录环境，执行. ${install_path}/set_env.sh命令设置环境变量。并进行如下配置：

# 请依据实际在下列场景中选择一个训练依赖包安装路径的环境变量设置（以HwHiAiUser安装用户为例）。
# 场景一：昇腾设备安装部署开发套件包Ascend-cann-toolkit(此时开发环境可进行训练任务)。
. /home/HwHiAiUser/Ascend/ascend-toolkit/set_env.sh
# 场景二：昇腾设备安装部署软件包Ascend-cann-nnae。
. /home/HwHiAiUser/Ascend/nnae/set_env.sh

# tfplugin包依赖。
. /home/HwHiAiUser/Ascend/tfplugin/set_env.sh

# 若运行环境中存在多个python3版本时，需要在环境变量中配置python的安装路径。如下配置以安装python3.7.5为例，可根据实际修改。
export PATH=/usr/local/python3.7.5/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/python3.7.5/lib:$LD_LIBRARY_PATH

# 当前脚本所在路径，例如：
export PYTHONPATH=/home/test:$PYTHONPATH
export JOB_ID=10086
export ASCEND_DEVICE_ID=0
export RANK_ID=0
export RANK_SIZE=2
export RANK_TABLE_FILE=/home/test/rank_table_2p.json
python3 /home/xxx.py

拉起训练进程1。
安装CANN软件后，使用CANN运行用户编译、运行时，需要以CANN运行用户登录环境，执行. ${install_path}/set_env.sh命令设置环境变量。并进行如下配置：
```
export PYTHONPATH=/home/test:$PYTHONPATH
export JOB_ID=10086
export ASCEND_DEVICE_ID=1
export RANK_ID=1
export RANK_SIZE=2
export RANK_TABLE_FILE=/home/test/rank_table_2p.json
python3 /home/xxx.py
```
- 除了以上方式，您还可以通过自定义启动脚本通过循环方式依次拉起多个训练进程，具体样例请参考链接。
- 若训练所在系统环境需要升级gcc（例如CentOS、Debian和BClinux系统），则此处动态库查找路径需要添加“${install_path}/lib64”，其中“{install_path}”为gcc升级安装路径。请参见安装7.3.0版本gcc。

检查执行结果

检查运行结果。

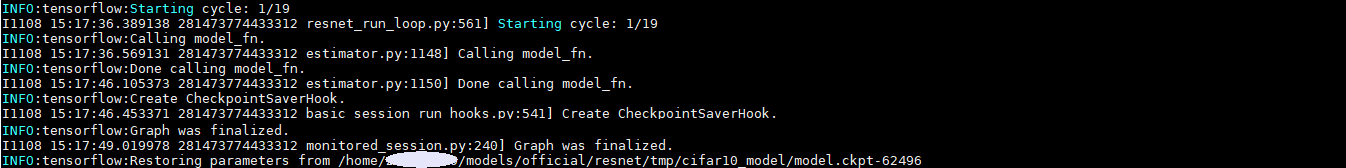

不同的训练脚本打印结果不同，若执行分布式训练的每个Device出现类似如下打印信息，说明训练任务已经正常结束。

当开启环境变量DUMP_GE_GRAPH时，会生成GE的dump图文件。
```
export DUMP_GE_GRAPH=2
```
在dump下来的图文件目录下，搜索到包含HcomBroadcast和HcomAllReduce算子，代表正常插入了NPU间通信的HCCL算子。

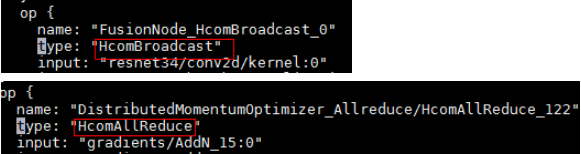

图1 GE的dump图
如果运行失败，和单Device训练一样，通过日志分析并定位问题。
