概述

在机器学习、深度学习中，有两类参数，一类需要从数据中学习和估计得到，称为模型参数（Parameter）；另一类需要人为设定，称为超参数（Hyperparameter），例如学习率、正则化系数等。

HPO（Hyperparameter Optimization，超参数优化）是指用自动化的算法来优化超参数，从而提升模型的精度、性能等指标。使用HPO能力，可以快速高效地在超参数空间中测试选择最佳的超参数组合，节省大量人力和时间。

当前提供的HPO能力支持Random、ASHA、BOHB、BOSS、PBT等HPO算法，适用于常见的深度神经网络的超参数优化，包括单目标优化和随机帕累托的多目标超参选择。

帕累托机制

了解帕累托机制主要需要了解以下两个概念：

帕累托支配：一个超参A在任何一个优化目标维度都优于另外一个超参B，称为超参A支配超参B。
帕累托前沿：在一系列超参中，对于任何一个超参，没有其他超参能支配它。

HPO功能会通过HPO算法搜索出满足帕累托前沿的一系列超参数组合，如图1代表的是以准确率Acc和时延Latency为优化目标搜索出的超参的情况。

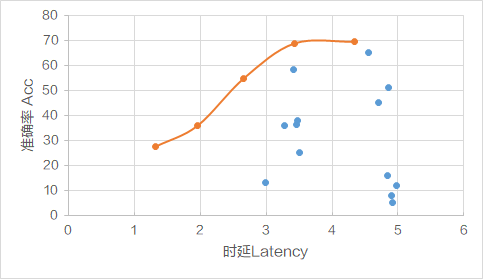

图1 以Acc和Latency为优化目标搜索出的超参信息

其中，橙色圆点为搜索出来的在准确率Acc和时延Latency维度都优于蓝色圆点代表的超参，即橙色圆点代表的超参支配蓝色圆点代表的超参。

在橙色圆点代表的一系列超参中，对于任何一个超参，没有其他参数能在准确率Acc和时延Latency维度均优于它，即没有其他参数能支配它，橙色圆点代表的一系列超参构成帕累托前沿。

前提条件

已安装1.1.3版本的pandas依赖包。

在运行的训练环境中将ascend_automl/的父目录加入PYTHONPATH中：

export PYTHONPATH={CANN包安装路径}/ascend-toolkit/latest/tools:$PYTHONPATH

HPO工具运行流程

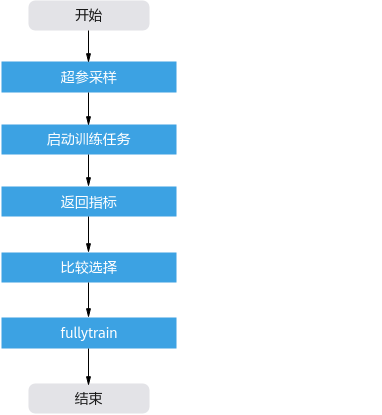

图2 工具运行流程

超参采样：HPO工具读取配置文件（由用户自行准备），使用HPO算法在搜索空间中进行多组超参的采样。
启动训练任务：对于每组采样得到的超参，HPO工具在子进程中启动相应的训练任务。
返回指标：每个训练任务将待优化指标值，如精度、时延等，保存到json文件中，由HPO工具读取。
比较选择：HPO工具对多组超参对应的指标值进行比较，选出较优的一组或多组超参。
fullytrain：HPO工具使用较优超参，进行训练任务的fullytrain。

操作步骤

进入{CANN包安装路径}/ascend-toolkit/latest/tools/ascend_automl/examples/docs/hpo目录，已提供示例文件hpo.yml，建议拷贝至当前运行目录修改即可。

编写hpo.yml配置文件，进行任务配置。

任务配置主要包含通用配置、hpo阶段和fullytrain阶段的配置，请参考以下加粗字体信息进行通用配置。

general:
  parallel_search: False	# 是否使用多卡进行HPO搜索
  parallel_fully_train: False# 是否使用多卡进行fullytrain
  search_timeout: 10000		# HPO阶段的搜索timeout，单位为秒，不配置则使用 31536000
  worker:
    timeout: 150			# HPO阶段/fullytrain阶段单个训练任务的timeout，单位为秒，不配置则使用 `search_timeout`
  logger:
    level: info				# 日志级别，debug|info|warn|error|
  task:
    local_base_path: /home/xxx   # 任务路径，默认值为启动HPO任务的工作路径，请根据实际路径配置
pipeline: [hpo, fullytrain]	# 与后续阶段的名称保持一致，需为[hpo, fullytrain]或[hpo]

如果配置了“ search_timeout” 或“ worker: timeout”会在超时时尝试停止任务，在某些情况下可能会停不掉，造成未停掉的任务显存占用，导致后续任务显存不足。
若不配置“search_timeout”字段，则使用默认值 “31536000”。若不配置“worker: timeout”字段，将使用“search_timeout”。

配置hpo阶段，主要配置搜索算法（search_algorithm）、搜索空间（search_space）和训练任务（trainer）信息。请参考以下加粗字体信息配置hpo阶段任务类型。

hpo:
  pipe_step:
    type: CustomSearchPipeStep# 不需修改，也可设置为SearchPipeStep
  search_algorithm:		# 搜索算法
    ……
  search_space:		# 搜索空间
    ……
  trainer:		# trainer
    ……

“pipe_step: type”若要支持多卡搜索，需要配置为 “SearchPipeStep”，但 “SearchPipeStep” 不支持 “general.search_timeout”。

search_algorithm配置。HPO 命令行工具能力支持 Random、ASHA、BOHB、BOSS、PBT 等 HPO 算法，以Random 搜索算法为例，参考以下加粗字体信息进行配置，其他算法配置请参考超参数优化支持的搜索算法说明。
```
  search_algorithm:
    type: RandomSearch
    objective_keys: 'accuracy'
    policy:
      num_sample: 10    #超参采样的总组数，可选，默认值为10
```
search_space配置。HPO 工具将根据“hpo.search_space.hyperparameters”指定的参数类型和范围，进行超参数值的采样。参数类型支持 CATEGORY、BOOL、INT、INT_EXP、FLOAT、FLOAT_EXP 等。参考以下加粗字体信息进行配置。
```
  search_space:
    type: SearchSpace
    hyperparameters:    #指定的参数类型和范围
        -    key: lr
             type: FLOAT
             range: [0.001,0.01]
```

trainer配置。HPO工具将从search_space中进行超参采样，并结合trainer中的配置内容，组合一个完整的训练任务启动命令，并在子进程中运行。

  trainer:
    type: HpoRunner	# 不需修改
    objectives:         #待优化目标，值需与hpo.search_algorithm.objective一致，取值为'MAX'或'MIN'
      accuracy: 'MAX'
      avg_time: 'MIN'
    train_script: /home/xxx/hpo_sample.py    #用户训练工程的启动脚本，根据实际情况配置
    pkg_path: /home/xxx/pkg_path    #可选，用户训练工程代码所在路径，HPO工具会将该路径加入pythonpath
    other_args:    #可选，不需进行调优的固定参数
      momentum: 0.9      # 带值参数，拼接命令为 --momentum=0.9
      pretrained: ~      # 不带值参数，拼接命令为 --pretrained
    has_config_arg: True
    config_arg_name: config_file
    config_file_path: /home/xxx/config.yml
    enable_arg_check: True   #参数匹配方式

“has_config_arg”默认为“False”，若设置为“True”，需同时配置“config_arg_name”和“config_file_path”。
“enable_arg_check”决定了参数匹配方式，设置为“True”时将对参数进行检查，不匹配的参数将不会传给训练脚本。

配置fullytrain阶段。参考以下加粗字体信息进行配置。

fullytrain:
  pipe_step:
    type: TrainPipeStep
  trainer:
    ref: hpo.trainer    #复用hpo阶段的配置

进行源码修改。HPO主进程与训练任务子进程之间，需要进行信息交互，用户需要修改源码，从环境变量中获取部分变量值，并将需要传回给主进程的数值保存在json文件中。参考同目录下hpo_sample.py文件，修改用户自行准备的训练脚本。
1. dump 待优化指标值到 json 文件。参考样例 hpo_sample.py 中的 modification 1 和 modification 4进行如下配置。
```
objective_key, objective_value = "accuracy", #实际训练中的数值
json_path = './{}.json'.format(objective_key)
if os.path.exists(json_path):
    os.remove(json_path)
with os.fdopen(os.open(json_path, os.O_WRONLY | os.O_CREAT, stat.S_IWUSR | stat.S_IRUSR), 'w') as fout:
    json.dump({objective_key: objective_value}, fout)
```
  - 用户可将dump_objective()函数添加在脚本中，并以dump_objective(objective_key, objective_value)的格式进行调用，将待优化指标值保存至json文件中。HPO主进程将从这一json文件中读取指标值，并以此为依据进行后续超参的比较。
  - objective_key需与步骤3中的hpo.search_algorithm.objective_keys保持一致。
2. 获取 PIPESTEP 与 EPOCHS 环境变量。若配置hpo阶段“search_algorithm”的类型不是RandomSearch搜索算法，则需要从环境变量获取实际指定的脚本训练 epochs，请参考样例 hpo_sample.py 中的 “modification 3”进行如下配置。
```
pipestep_env = os.getenv("PIPESTEP")
if pipestep_env == "hpo":    #标识当前子进程阶段，取值为 "hpo" 或 "fullytrain"，以此指定 epochs 数量等训练参数。
    epochs = int(os.getenv("EPOCHS", opt.epochs))
```
  部分HPO算法向不同的子任务分配不同的训练资源（即epochs），因此子进程需要读取主进程指定的epochs配额。“EPOCHS”取值为'0'、'1'、'2'……，用于 hpo 阶段，fullytrain 阶段会取消该环境变量。
3. 获取 DEVICE_ID 环境变量。进行多卡训练时，训练脚本需要获取实际分配的 DEVICE_ID，参考样例 hpo_sample.py 中的 modification 3进行如下配置。若为单卡搜索/训练，用户可自行指定NPU卡号，不需做对应修改。
```
opt.device = "npu:{}".format(os.getenv("DEVICE_ID", '0'))    #在多卡搜索/训练时，主进程为子进程指定NPU卡的id，取值为'0'、'1'、'2'……
```
启动超参数调优任务。
- 单卡训练，使用以下命令进行任务启动：
```
export DEVICE_ID=3	# 可选，指定实际使用的 NPU
vega hpo.yml     #根据实际文件名进行修改
```
- 多卡训练，需要在步骤3通用配置时，“parallel_search”:配置为“ True”，hpo:阶段“pipe_step: type”配置为 “SearchPipeStep”，使用以下命令进行任务启动：
```
export NPU_VISIBLE_DEVICES=3,4	# 使用多卡搜索/训练时的 NPU
vega hpo.yml     #根据实际文件名进行修改
```

查看超参调优结果。运行界面中会打印超参调优结果，参考如下。

2022-08-21 07:08:11.85 INFO ------------------------------------------------
2022-08-21 07:08:11.85 INFO   Pipeline end.
2022-08-21 07:08:11.85 INFO
2022-08-21 07:08:11.85 INFO   task id: 0820.152508.049
2022-08-21 07:08:11.95 INFO   output folder: /example/tasks/0820.152508.049/output
2022-08-21 07:08:11.95 INFO
2022-08-21 07:08:11.95 INFO   running time:
2022-08-21 07:08:11.95 INFO                hpo:  14:38:29  [2022-08-20 15:25:47.798652 - 2022-08-21 06:04:17.701847]
2022-08-21 07:08:11.95 INFO         fullytrain:  1:03:51  [2022-08-21 06:04:17.713431 - 2022-08-21 07:08:09.083200]
2022-08-21 07:08:11.96 INFO
2022-08-21 07:08:11.115 INFO   result:
2022-08-21 07:08:11.116 INFO     6:  {'hps': {'batch_size': 16, 'lr': 0.0058436978394671175}, 'accuracy': 0.835}
2022-08-21 07:08:11.116 INFO ------------------------------------------------

若结果值出现 9e+16 或者 -9e+16，说明任务运行超时，或者没有正确的保存优化指标值。
其中输出结果中 result 部分为 fullytrain 中对应 {worker_id} 的调参结果。

在结果所示路径下会生成tasks文件夹，tasks文件夹下有名为{task_id}的文件夹，可查看运行日志、运行结果等数据。

{task_id}
├── logs
│   ├── fullytrain_worker_{worker_id}.log  # 第worker_id个worker上进行fullytrain的日志文件
│   ├── hpo_worker_{worker_id}.log         # 第worker_id个worker上进行hpo的日志文件
│   └── pipeline.log
├── output
│   ├── fullytrain
│   │   ├── output.csv                     # 优化指标值汇总文件
│   │   └── performance_{worker_id}.json   # 搜索出的最佳优化指标值
│   ├── hpo
│   │   ├── hps_{worker_id}.json           # 搜索出的最佳超参值
│   │   ├── output.csv                     # 优化指标值汇总文件
│   │   └── performance_{worker_id}.json   # 搜索出的最佳优化指标值
│   ├── hpo.yml	                           # 配置文件
│   └── reports.json                       # hpo任务的报告文件
└── workers
    ├── fullytrain
    │   ├── {worker_id}
    │   └── {worker_id}
    │       └── performance_{worker_id}.json  # 优化目标值
    └── hpo
        ├── {worker_id}
        └── {worker_id}
            ├── hps_{worker_id}.json          # 超参值
            └── performance_{worker_id}.json  # 优化目标值
