概述

当训练网络精度未达预期时，可以通过采集训练过程中各算子的运算结果（即Data Dump数据），然后借助精度比对工具，和业界标准算子（如TensorFlow）运算结果进行数据偏差对比，从而准帮助开发人员快速解决算子精度问题。当前支持采集的算子数据主要包括：

input：dump算子的输入数据。
output：dump算子的输出数据。
all：同时dump算子的输入和输出数据。

默认训练过程中不采集算子的dump数据，如需采集并对数据进行分析，可从以下两种方法中任选一种：

参考整网数据比对进行一键式dump数据采集和分析。此方法简化了采集和分析方法，更友好易用，推荐使用。
参考本节内容。

使用注意事项

当前支持采集所有迭代的dump数据，也支持用户指定dump的迭代数。在训练数据集较大的情况下，每次迭代的dump数据量很大（约几十G，甚至更多），建议控制迭代次数。
不能同时采集算子的dump数据和溢出检测数据，即不能同时开启enable_dump_debug和enable_dump。
当前仅支持采集AI Core和AI CPU算子的dump数据，不支持采集集合通信算子的dump数据。
建议在dump数据时，仅保留对计算过程的sess.run，删除不必要的sess.run代码，例如sess.run(globle_step)，否则可能出现dump异常。

Estimator模式下采集Dump数据

Estimator模式下，通过NPURunConfig中的dump_config采集Dump数据，在创建NPURunConfig之前，实例化一个DumpConfig类进行dump的配置（包括配置dump路径、dump哪些迭代的数据、dump算子的输入还是输出数据等）。

关于DumpConfig类的构造函数中每个字段的详细解释，请参见对应接口说明。

from npu_bridge.npu_init import *

# dump_path：dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限
# enable_dump：是否开启Dump功能
# dump_step：指定采集哪些迭代的Dump数据
# dump_mode：Dump模式，取值：input/output/all
dump_config = DumpConfig(enable_dump=True, dump_path = "/home/HwHiAiUser/output", dump_step="0|5|10", dump_mode="all")

session_config=tf.ConfigProto()

config = NPURunConfig(
  dump_config=dump_config,
  session_config=session_config
  )

sess.run模式下采集Dump数据

sess.run模式下，通过session配置项enable_dump、dump_path、dump_step、dump_mode配置相关参数。

config = tf.ConfigProto()

custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["use_off_line"].b = True

# enable_dump：是否开启Dump功能
custom_op.parameter_map["enable_dump"].b = True
# dump_path：dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限
custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
# dump_step：指定采集哪些迭代的Dump数据
custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
# dump_mode：Dump模式，取值：input/output/all
custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")
config.graph_options.rewrite_options.remapping = RewriterConfig.OFF
config.graph_options.rewrite_options.memory_optimization = RewriterConfig.OFF

with tf.Session(config=config) as sess:
  print(sess.run(cost))

分布式场景下在指定的RANK上采集Dump数据

分布式的数据并发场景下，如果需要减少dump数据量，可以指定在某个RANK上采集Dump数据，下面以Estimator模式训练脚本为例介绍指定方法。

  if int(os.getenv('RANK_ID')) == 7:
      dump_flag = True
  else:
      dump_flag = False
  dump_config = DumpConfig(enable_dump=dump_flag, dump_path="/home/data_dump", dump_step="20", dump_mode="output")

执行训练，生成Dump数据

后续通过工具进行精度比对时，不仅依赖Dump数据，而且需要计算图结构，因此，在执行训练之前，需要配置环境变量dump图文件：

export DUMP_GE_GRAPH=2
export DUMP_GRAPH_PATH=/home/dumpgraph    # 指定dump图路径，如果不配置存储在训练脚本所在目录

执行训练，生成的dump图文件和dump数据文件。

dump图文件：生成在DUMP_GRAPH_PATH指定的目录下，以“ge”开头。

dump数据文件：生成在dump_path指定的目录下，即{dump_path}/{time}/{deviceid}/{model_name}/{model_id}/{data_index}目录下，以{dump_path}配置/home/HwHiAiUser/output为例，例如存放在“/home/HwHiAiUser/output/20200808163566/0/ge_default_20200808163719_121/11/0”目录下。

表1 dump数据文件路径格式说明
路径key	说明	备注
dump_path	训练脚本中设置的dump_path路径（如果设置的是相对路径，则为拼接后的全路径）	--
time	dump数据文件落盘的时间	格式为：YYYYMMDDHHMMSS
deviceid	Device设备ID号	--
model_name	子图名称	model_name层可能存在多个文件夹。如果model_name出现了“.”、“/”、“\”、空格时，转换为下划线表示。
model_id	子图ID号	--
data_index	迭代数，用于保存对应迭代的dump数据	如果指定了dump_step，则data_index和dump_step一致；如果不指定dump_step，则data_index序号从0开始计数，每dump一个迭代的数据，序号递增1。
dump文件	命名规则格式为{op_type}.{op_name}.{taskid}.{stream_id}.{timestamp}。如果按命名规则定义的文件名称长度超过了OS文件名称长度限制（一般是255个字符），则会将该dump文件重命名为一串随机数字，映射关系可查看同目录下的mapping.csv。	如果op_type、op_name出现了“.”、“/”、“\”、空格时，转换为下划线表示。

每次迭代都会产生dump数据，在训练数据集较大的情况下，每次迭代的dump数据量很大（约几十G，甚至更多），建议控制迭代次数，一般仅执行一次迭代。
多p环境下，因训练脚本中多device进程调起时间有差异会导致落盘时产生多个时间戳目录。
在docker内执行时，生成的数据存在docker里。

由于“ge”开头的dump图文件非常多，而且dump数据文件夹的model_name层可能存在多个文件夹，事实上，我们仅需要找到计算图文件，且仅需要model_name为计算图名称的文件夹。下面提供一些方法帮助用户快速找到对应的文件。

选取计算图文件，下面提供两种方法：
- 方法一：在所有以“_Build.txt”为结尾的dump图文件中，查找“Iterator”这个关键词。记住查找出的计算图文件名称，用于后续精度比对。
```

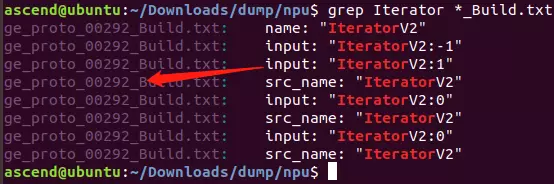

grep Iterator *_Build.txt
```
  如上图所示，“ge_proto_00292_Build.txt”文件即是我们需要找到的计算图文件。
- 方法二：将tensorflow模型保存为pb文件，然后查看该模型，选取其中一个计算类算子的名字作为关键字，包含该关键字的dump图文件即为计算图文件。
选取dump数据文件。
1. 打开上步骤中找到的计算图文件，记录下第一个graph中的name字段值。如下示例中，记录下“ge_default_20201209083353_71”。
```
graph {
  name: "ge_default_20201209083353_71"
  op {
    name: "atomic_addr_clean0_71"
    type: "AtomicAddrClean"
    attr {
      key: "_fe_imply_type"
      value {
        i: 6
      }
}
```

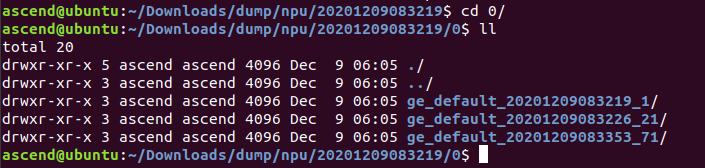

2. 进入到dump数据文件夹，我们会看到model_name层存在多个文件夹：

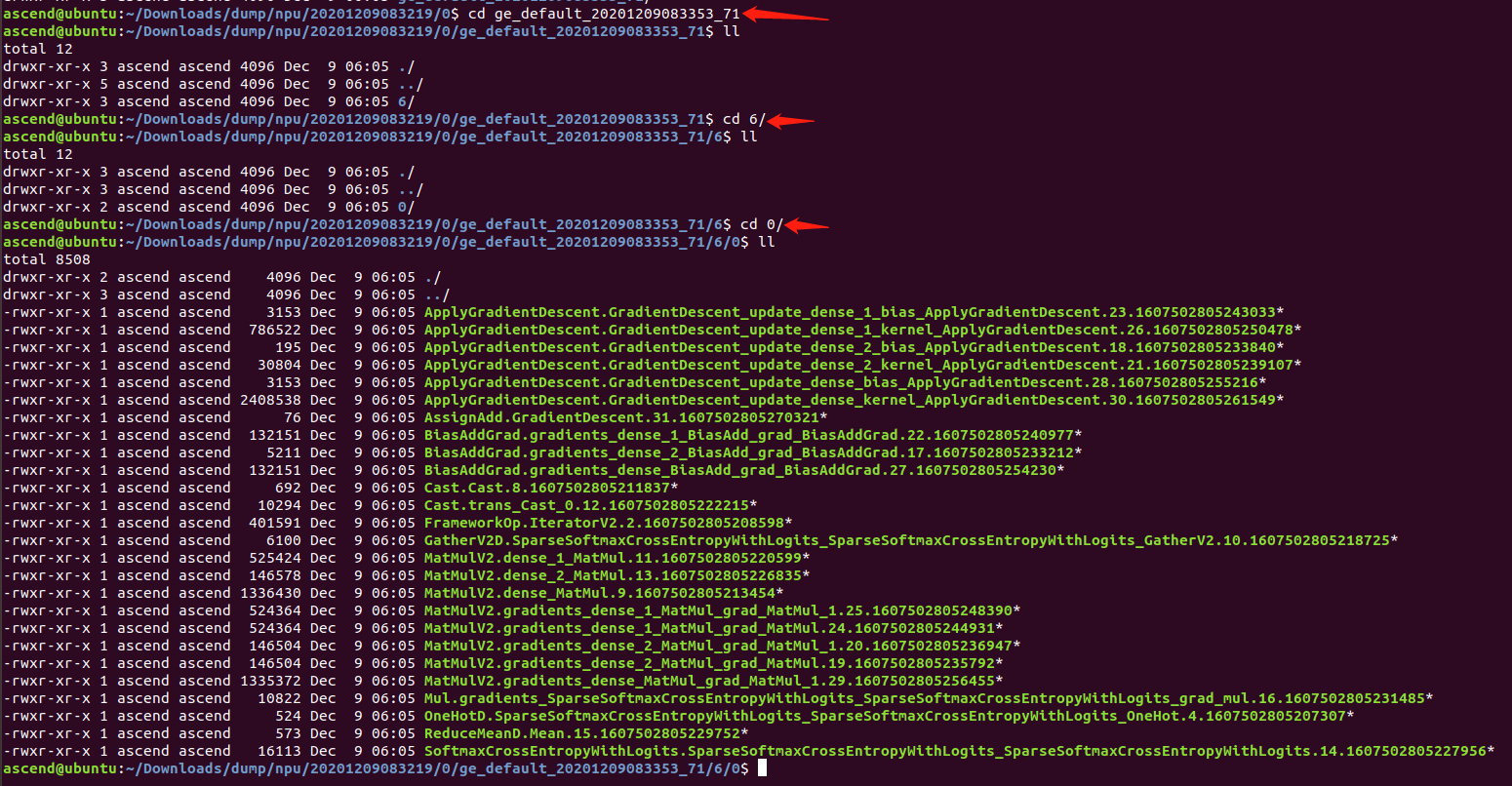

3. 找到刚记录的名称为计算图name值的文件夹，例如ge_default_20201209083353_71，该目录下的文件即为需要的dump数据文件。

通过精度比对工具进行精度分析

您可以通过精度比对工具解析Data Dump数据，从而进行算子精度分析，具体请参考《精度比对工具使用指南》。
