训练迭代循环下沉

概述

iterations_per_loop是针对一次session.run调用，在Device侧执行训练迭代的次数。Device侧会运行iterations_per_loop指定的迭代次数，然后再返回到Host侧，该参数可以减少Host与Device间的交互次数，缩短训练时长。

使用约束

iterations_per_loop默认为1，配置该参数大于1即可使能此特性，使用该特性时需要注意：

• 要求训练脚本必须使用TF Dataset方式读数据，并且不使用one shot iterator进行预处理初始化。例如使用tf.data.make_initializable_iterator()迭代器。
• 要求enable_data_pre_proc开关配置为1，此时才会生成在Device侧执行的getnext算子，训练迭代循环下沉才会生效。
• 要求训练迭代总次数必须为iterations_per_loop的整数倍。
• 训练迭代循环下沉场景下保存checkpoint数据时，要求save_checkpoints_steps必须大于或等于iterations_per_loop，且是iterations_per_loop的整数倍，否则不会按照save_checkpoints_steps配置的值保存数据。且iterations_per_loop>1时，可能无法按照save_summary_steps和log_step_count_steps配置的值保存信息，请参考Log/Summary实现信息保存。
• 混合计算模式（mix_compile_mode为True）下，不能开启训练迭代循环下沉，即要求iterations_per_loop必须为1。
• 在网络调测阶段建议设置iterations_per_loop为1，方便打印每轮迭代的日志信息。网络调通后可以设置iterations_per_loop参数用于缩短训练时长。

Estimator模式下使能训练迭代循环下沉

Estimator模式下，通过NPURunConfig中的iterations_per_loop参数配置，配置方法如下：

from npu_bridge.npu_init import *

session_config=tf.ConfigProto()
config = NPURunConfig(session_config=session_config, iterations_per_loop=10)

同时需要使能getnext算子下沉，getnext算子下沉是迭代循环下沉的必要条件。Estimator模式下getnext算子默认下沉，即enable_data_pre_proc默认为True，可不用手工配置。

session.run模式下使能训练迭代循环下沉

session.run模式下，通过set_iteration_per_loop设置iterations_per_loop参数，并修改session.run调用次数为原调用次数除以iterations_per_loop。iterations_per_loop配置方法如下：

from __future__ import print_function
import input_data
from npu_bridge.npu_init import *

mnist = input_data.read_data_sets("/test/", one_hot=True)

import tensorflow as tf

# 设置模型
# 学习率
learning_rate = 0.01
# 训练迭代次数
training_epochs = 10
# batch大小
batch_size = 100
# 每多少次迭代显示一次损失
display_step = 1

x = tf.placeholder(tf.float32, [None, 784])
y = tf.placeholder(tf.float32, [None, 10])

# 模型参数
W = tf.Variable(tf.zeros([784, 10]))
b = tf.Variable(tf.zeros([10]))

# 建立模型
pred = tf.nn.softmax(tf.matmul(x, W) + b)

# 定义损失函数：交叉熵
cost = tf.reduce_mean(-tf.reduce_sum(y*tf.log(pred), reduction_indices=1))

# 梯度下降
opt = tf.train.GradientDescentOptimizer(learning_rate).minimize(cost)

# 初始化所有变量
init = tf.global_variables_initializer()

config = tf.ConfigProto()
custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["use_off_line"].b = True #在昇腾AI处理器执行训练
custom_op.parameter_map["mix_compile_mode"].b = False  #关闭混合计算，根据实际情况配置，默认关闭
custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
custom_op.parameter_map["iterations_per_loop"].i = 10 #此处设置的值和set_iteration_per_loop设置的iterations_per_loop值保持一致，用于判断是否进行训练迭代下沉
config.graph_options.rewrite_options.remapping = RewriterConfig.OFF
config.graph_options.rewrite_options.memory_optimization = RewriterConfig.OFF

# 训练模型
with tf.Session(config=config) as sess:
    sess.run(init)
    # sess.run模式下设置小循环次数为10
    train_op = util.set_iteration_per_loop(sess, opt, 10)

    for epoch in range(training_epochs):
        avg_cost = 0
        total_batch = int(mnist.train.num_examples / batch_size)

        for i in range(total_batch):
            batch_xs, batch_ys = mnist.train.next_batch(batch_size)
            _, c = sess.run([train_op, cost], feed_dict={x: batch_xs, y: batch_ys})

            avg_cost += c / total_batch

由于上述接口中有改图的操作，如果图无法修改（例如冻结了图或者使用tf.train.Supervisor创建session等），则无法使用set_iteration_per_loop接口设置大小循环。此种情况下请使用create_iteration_per_loop_var和load_iteration_per_loop_var接口设置小循环次数，调用示例：

from __future__ import print_function
import input_data
from npu_bridge.npu_init import *

mnist = input_data.read_data_sets("/test/", one_hot=True)

import tensorflow as tf

# 设置模型
# 学习率
learning_rate = 0.01
# 训练迭代次数
training_epochs = 10
# batch大小
batch_size = 100
# 每多少次迭代显示一次损失
display_step = 1

x = tf.placeholder(tf.float32, [None, 784])
y = tf.placeholder(tf.float32, [None, 10])

# 模型参数
W = tf.Variable(tf.zeros([784, 10]))
b = tf.Variable(tf.zeros([10]))

# 建立模型
pred = tf.nn.softmax(tf.matmul(x, W) + b)

# 定义损失函数：交叉熵
cost = tf.reduce_mean(-tf.reduce_sum(y*tf.log(pred), reduction_indices=1))

# 梯度下降
optimizer = tf.train.GradientDescentOptimizer(learning_rate).minimize(cost)

# 初始化所有变量
init = tf.global_variables_initializer()

config = tf.ConfigProto()
custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["use_off_line"].b = True #在昇腾AI处理器执行训练
custom_op.parameter_map["mix_compile_mode"].b = False  #关闭混合计算，根据实际情况配置，默认关闭
custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
custom_op.parameter_map["iterations_per_loop"].i = 10 #此处设置的值和set_iteration_per_loop设置的iterations_per_loop值保持一致，用于功能校验
config.graph_options.rewrite_options.remapping = RewriterConfig.OFF
config.graph_options.rewrite_options.memory_optimization = RewriterConfig.OFF
# 训练模型
with tf.Session(config=config) as sess:
    sess.run(init)
    # sess.run模式下设置小循环次数为10
    iteration = util.IterationPerLoop()
    train_op = iteration.create_iteration_per_loop_var(optimizer) #修改图
    tf.train.Supervisor(logdir="/home/xxxx",init_op=init)  #冻结图
    iteration.load_iteration_per_loop_var(sess, 10)  #设置小循环次数

    for epoch in range(training_epochs):
        avg_cost = 0
        total_batch = int(mnist.train.num_examples / batch_size)

        for i in range(total_batch):
            batch_xs, batch_ys = mnist.train.next_batch(batch_size)
            _, c = sess.run([train_op, cost], feed_dict={x: batch_xs, y: batch_ys})

            avg_cost += c / total_batch

修改循环次数后，建议根据脚本实际情况调整其他相关loop参数，如获取单步耗时、迭代数的更新等。

Keras模式下使能训练迭代循环下沉

在Ascend平台可以直接使用Keras原生API进行训练时，一次session.run调用在昇腾AI处理器执行训练迭代的次数固定为1。如需减少Host与Device间的交互次数，缩短训练时长，需要通过model_to_npu_estimator接口，将通过Keras构建的模型转换为NPUEstimator对象，同时通过NPURunConfig中的iterations_per_loop参数，指定一次session.run调用时在昇腾AI处理器执行训练迭代的次数。

TensorFlow原始代码：

from tensorflow.python.keras.layers import Input, Dense
from tensorflow.python.keras.models import Model

# This returns a tensor
inputs = Input(shape=(224, 224, 3))

# This creates a model that includes
# the Input layer and three Dense layers
keras_model = ResNet50(input_tensor=inputs, weights=None, include_top=True)
keras_model.compile(optimizer='rmsprop', loss='sparse_categorical_crossentropy')

keras_model.fit_generator(
        train_generator,
        steps_per_epoch=100,
        epochs=10)

from npu_bridge.npu_init import *

run_config = NPURunConfig(save_checkpoints_steps=2,
                          model_dir=model_path,
                          iterations_per_loop=10)
# 将通过Keras构建的模型转换为NPUEstimator对象
est_resnet = keras_to_npu.model_to_npu_estimator(keras_model=keras_model, config=run_config)
# 执行训练
est_resnet.train(input_fn=lambda: input_fn(), max_steps=1000)

另外，还需要将Keras的数据预处理部分迁移为NPUEstimator中input_fn，请用户自行实现，下面仅给出迁移示例。以下示例中，Keras的数据预处理方式为从文件夹中读取图片数据，并自动打标签，经过数据增强resize、归一化、水平翻转等操作，最终输出数据；而Estimator模式下，数据预处理方式采用相同的从文件list中读取的方式，区别在于需要提前读取好文件名的list，并给每张图片打上标签输出标签的list。同样的经过归一化、resize、水平翻转的数据增强操作，输出数据。

TensorFlow原始代码：

# keras从文件夹中读取图片
train_datagen = ImageDataGenerator(rescale=1./255,
        horizontal_flip=True)

train_generator = train_datagen.flow_from_directory('data/',
                                                    target_size=(224, 224, 3),
                                                    batch_size=32,
                                                    class_mode='sparse')

迁移后的代码：

 # 函数的功能是将filename对应的图片文件读进来，并缩放到统一的大小
 def _parse_function(filename, label):
   image = tf.read_file(filename)
   image = tf.image.decode_image(image)
   image = image / 255.0
   image = tf.image.resize_images(image, [224, 224, 3])
   image = tf.image.random_flip_left_right(image)
   return image, label

def input_fn():
    # 图片文件的列表，图片的list需要用户自己生成
    filenames = tf.constant(["/data/image1.jpg", "/data/image2.jpg", ...])
    # label[i]就是图片filenames[i]的label, label的list需要用户自己生成
    labels = tf.constant([0, 5, ...])
    # 此时dataset中的一个元素是(filename, label)
    dataset = tf.data.Dataset.from_tensor_slices((filenames, labels)).repeat(10)
    # 此时dataset中的一个元素是(image_resized, label)
    dataset = dataset.map(_parse_function)
    # 此时dataset中的一个元素是(image_resized_batch, label_batch)
    dataset = dataset.shuffle().batch(32)
    return dataset

其他说明：Keras的callback回调函数在转换为NPUEstimator对象后无法使用。

检查iterations_per_loop生效

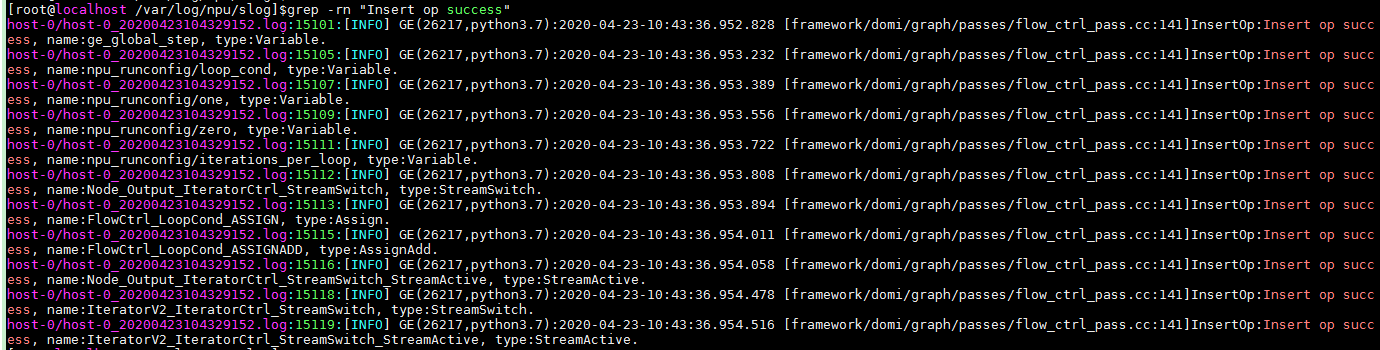

通过Host INFO日志关键字Insert op success检查iterations_per_loop生效，如图1所示。

图1 日志信息（iterations_per_loop大于1）

对比iterations_per_loop为默认1时，相关日志信息，如图2所示。

图2 日志信息（iterations_per_loop等于1）
