模型比对

命令格式说明

Tensor比对命令行格式如下:

python3 compare_vector.py -l LEFT_DUMP_PATH -r RIGHT_DUMP_PATH [-f FUSION_JSON_FILE_PATH] [-q QUANT_FUSION_RULE_FILE_PATH] -o OUTPUT_PATH [-custom CUSTOM_PATH]

请根据比对数据说明中准备的数据类型，选择-f或-q参数项。

比对步骤

Tensor比对命令行方式操作步骤：

  • 本节涉及的.json文件、目录等名称均为举例，请根据实际环境替换；其中result和log日志路径需提前创建，并确保HwHiAiUser用户具有读写权限。
  • 本节以非量化昇腾AI处理器运行生成的dump数据与非量化Caffe模型npy数据比对为例进行介绍，下文中参数说明均以该示例介绍，请根据您的比对数据选择不同加以替换理解。
  • 如果是两份基于相同模型、昇腾AI处理器运行生成的dump数据进行精度比对，需确保input个数、output个数、format、shape必须完全一致，否则无法比对；另外，此场景下命令行只需要带-l、-r、-o参数，不需要输入-f、-q参数。
  1. 以HwHiAiUser用户登录开发环境。
  2. 执行export命令设置环境变量并生成json文件。

    1. 设置环境变量

      export LD_LIBRARY_PATH=/home/HwHiAiUser/Ascend/ascend-toolkit/latest/lib64:${LD_LIBRARY_PATH}

    2. 生成json文件

      /ascend-toolkit/latest/bin/atc --mode=1 --om=/home/HwHiAiUser/data/resnet50.om --json=/home/HwHiAiUser/data/resnet50.json

  3. 进入/home/HwHiAiUser/Ascend/ascend-toolkit/latest/tools/operator_cmp/compare目录。
  4. 执行Tensor比对命令，样例命令如下：

    python3 compare_vector.py -l /home/HwHiAiUser/MyApp_mind/resnet50 -r /home/HwHiAiUser/Standard_caffe/resnet50 -f /home/HwHiAiUser/data/resnet50.json -o /home/HwHiAiUser/result/result.txt

    如果需要保存为csv格式文件，可以修改命令为：-o /home/HwHiAiUser/result/result.csv -csv

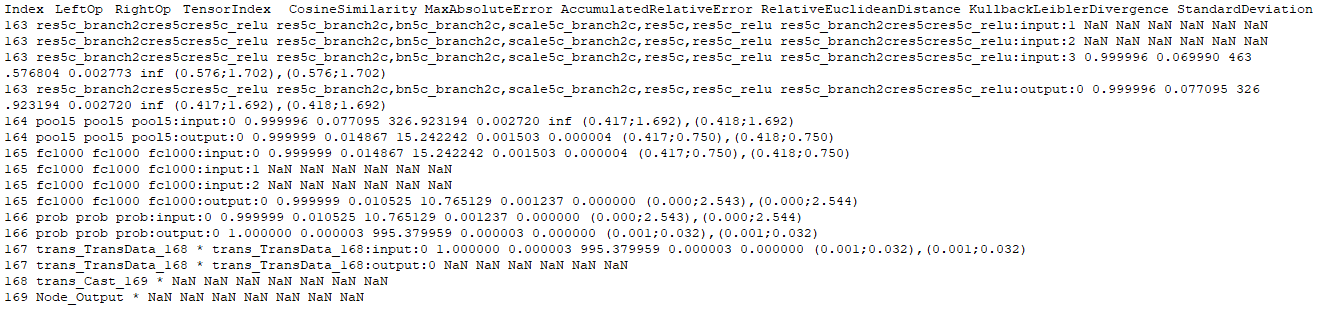

  5. Tensor比对结果result.txt文件内容如图1所示。

    图1 模型比对结果

    参数解释如下：

    • LeftOp：表示My Output模型的算子名。
    • RightOp：表示Ground Truth模型的算子名。
    • TensorIndex：表示My Output模型算子的input ID和output ID。
    • CosineSimilarity：进行余弦相似度算法比对出来的结果，范围是[-1,1]，比对的结果如果越接近1，表示两者的值越相近，越接近-1意味着两者的值越相反。
    • MaxAbsoluteError：进行最大绝对误差算法比对出来的结果，值越接近于0，表明越相近，值越大，表明差距越大。
    • AccumulatedRelativeError：进行累积相对误差算法比对出来的结果，值越接近于0，表明越相近，值越大，表明差距越大。
    • RelativeEuclideanDistance：进行欧氏相对距离算法比对出来的结果，值越接近于0，表明越相近，值越大，表明差距越大。
    • KullbackLeiblerDivergence：进行KL散度算法比对出来的结果，取值范围是0到无穷大。KL散度越小，真实分布与近似分布之间的匹配越好。
    • StandardDeviation：进行标准差算法比对出来的结果，取值范围：0到无穷大。标准差越小，离散度越小，表明越接近平均值。该列显示My Output和Ground Truth两组数据的均值和标准差，第一组展示My Output模型dump数据的数值(均值;标准差)，第二组展示Ground Truth模型dump数据的数值(均值;标准差)。
    • 显示“*”，表示在NPU侧新增的算子无对应的标准算子；“NaN”表示无比对结果。
    • 余弦相似度和KL散度比较结果为NaN，其他算法有比较数据，则表明左侧或右侧数据为0；KL散度比较结果为inf，表明右侧数据有一个为0；比对结果为nan，表示dump数据有nan。
