比对步骤（TensorFlow为原始训练网络场景）

说明

操作步骤

  1. 以HwHiAiUser用户登录操作系统。
  2. 生成json文件。

    Ascend-cann-toolkit安装目录/ascend-toolkit/latest/bin/atc --mode=5 --om=ge_proto_00005_Build.txt --json=ge_proto_00005_Build.txt.json

    • 该命令行中ge_proto_00005_Build.txt文件名为举例，实际执行时，需要根据实际图文件名替换。
    • 执行训练脚本完成后会在训练脚本当前目录生成GE图文件，图文件可能会有多个。一般情况下，选取计算图文件方法：将tensorflow模型保存为pb文件，然后查看该模型，选取其中一个计算类算子的名字作为关键字，找包含该关键字的计算图文件。计算图名称取计算图文件graph下的name字段值。

  3. 进入/home/HwHiAiUser/Ascend/ascend-toolkit/latest/tools/operator_cmp/compare目录。
  4. 执行Tensor比对命令，样例命令如下：

    由于dump和npy比对数据文件是由多个文件组成，故下文操作步骤中-m和-g参数须指定数据文件所在的父目录。如：/home/HwHiAiUser/MyApp_mind/resnet50，其中resnet50文件夹下直接保存比对数据文件。

    目录结构示例如下：

    root@xxx:/home/HwHiAiUser/MyApp_mind/resnet50# tree
.
├── BatchMatMul.bert_encoder_layer_0_attention_self_MatMul_1.24.1614717261785536
├── BatchMatMul.bert_encoder_layer_0_attention_self_MatMul.21.1614717261768864
├── BatchMatMul.bert_encoder_layer_10_attention_self_MatMul_1.235.1614717263664916
#仅为示例，此处省略剩余文件名。

    • 全算法维度比对样例：

      python3 msaccucmp.py compare -m /home/HwHiAiUser/MyApp_mind/resnet50 -g /home/HwHiAiUser/Standard_tf/resnet50 -f /home/HwHiAiUser/data/ge_proto_00005_Build.txt.json -out /home/HwHiAiUser/result

      Tensor比对结果result_*.csv文件内容如图1所示。

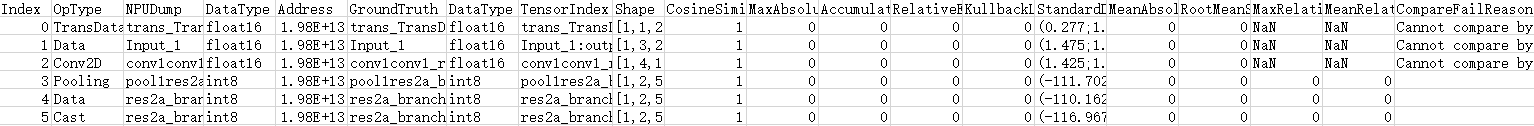

      图1 全算法维度比对结果
    • 部分算法维度比对样例：

      python3 msaccucmp.py compare -m /home/HwHiAiUser/MyApp_mind/resnet50 -g /home/HwHiAiUser/Standard_tf/resnet50 -f /home/HwHiAiUser/data/ge_proto_00005_Build.txt.json -out /home/HwHiAiUser/result -alg 0,1,2,3

      Tensor比对结果result_*.csv文件内容如图2所示。

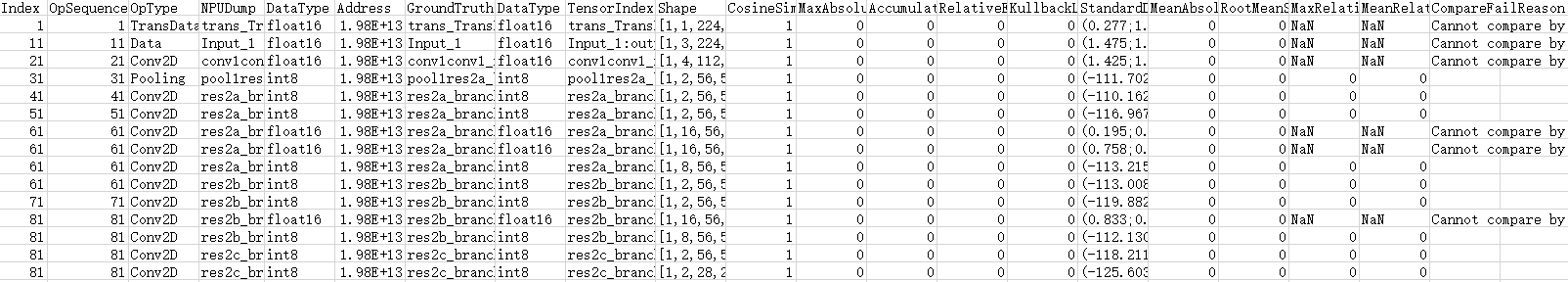

      图2 部分算法维度比对结果
    • 批量比对样例：

      python3 msaccucmp.py compare -m /home/HwHiAiUser/MyApp_mind/resnet50 -g /home/HwHiAiUser/Standard_tf/resnet50 -f /home/HwHiAiUser/data/ -out /home/HwHiAiUser/result

      批量比对将生成多个csv结果文件。

    • 部分算子比对样例：

      python3 msaccucmp.py compare -m /home/HwHiAiUser/MyApp_mind/resnet50 -g /home/HwHiAiUser/Standard_tf/resnet50 -f /home/HwHiAiUser/data/ -out /home/HwHiAiUser/result -r 1,-1,10

      Tensor比对结果result_*.csv文件内容如图3所示。

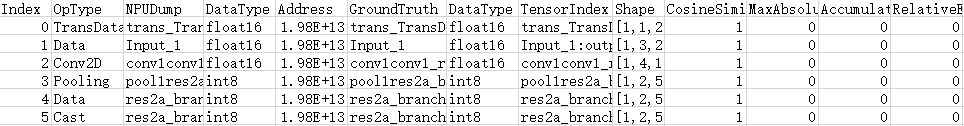

      图3 部分算子比对结果

    以上样例仅展示部分比对结果字段，完整字段解释请参见表1。

    表1 模型比对结果参数说明

    参数

    说明

    Index

    网络模型中算子的ID。

    OpSequence

    部分算子比对时算子运行的序列。即-f参数指定的全网层信息文件中算子的ID。仅配置-r或-s参数时展示。

    OpType

    算子类型。指定-f参数时获取算子类型。

    NPUDump

    表示My Output模型的算子名。

    DataType

    表示NPU Dump侧数据算子的数据类型。

    Address

    dump tensor的内存内存地址。用于判断算子的内存问题。仅基于昇腾AI处理器运行生成的dump数据文件在整网比对时可提取该数据。

    GroundTruth

    表示Ground Truth模型的算子名。

    DataType

    表示Ground Truth侧数据算子的数据类型。

    TensorIndex

    表示基于昇腾AI处理器运行生成的dump数据的算子的input ID和output ID。

    Shape

    比对的Tensor的Shape。

    OverFlow

    溢出算子。显示YES表示该算子存在溢出；显示NO表示算子无溢出；显示NaN表示不做溢出检测。配置-overflow_detection参数时展示。

    CosineSimilarity

    进行余弦相似度算法比对出来的结果，取值范围为[-1,1]，比对的结果如果越接近1，表示两者的值越相近，越接近-1意味着两者的值越相反。

    MaxAbsoluteError

    进行最大绝对误差算法比对出来的结果，取值范围为0到无穷大，值越接近于0，表明越相近，值越大，表明差距越大。

    AccumulatedRelativeError

    进行累积相对误差算法比对出来的结果，取值范围为0到无穷大，值越接近于0，表明越相近，值越大，表明差距越大。

    RelativeEuclideanDistance

    进行欧氏相对距离算法比对出来的结果，取值范围为0到无穷大，值越接近于0，表明越相近，值越大，表明差距越大。

    KullbackLeiblerDivergence

    进行KL散度算法比对出来的结果，取值范围为0到无穷大。KL散度越小，真实分布与近似分布之间的匹配越好。

    StandardDeviation

    进行标准差算法比对出来的结果，取值范围为0到无穷大。标准差越小，离散度越小，表明越接近平均值。该列显示两组数据的均值和标准差，第一组展示基于昇腾AI处理器运行生成的dump数据的数值(均值;标准差)，第二组展示基于GPU/CPU运行生成的dump数据的数值(均值;标准差)。

    MeanAbsoluteError

    表示平均绝对误差。取值范围为0到无穷大，MeanAbsoluteError趋于0，RootMeanSquareError趋于0，说明测量值与真实值越近似；MeanAbsoluteError趋于0，RootMeanSquareError越大，说明存在局部过大的异常值；MeanAbsoluteError越大，RootMeanSquareError等于或近似MeanAbsoluteError，说明整体偏差越集中；MeanAbsoluteError越大，RootMeanSquareError越大于MeanAbsoluteError，说明存在整体偏差，且整体偏差分布分散；不存在以上情况的例外情况，因为RMSE ≥ MAE恒成立。

    RootMeanSquareError

    表示均方根误差。取值范围为0到无穷大，MeanAbsoluteError趋于0，RootMeanSquareError趋于0，说明测量值与真实值越近似；MeanAbsoluteError趋于0，RootMeanSquareError越大，说明存在局部过大的异常值；MeanAbsoluteError越大，RootMeanSquareError等于或近似MeanAbsoluteError，说明整体偏差越集中；MeanAbsoluteError越大，RootMeanSquareError越大于MeanAbsoluteError，说明存在整体偏差，且整体偏差分布分散；不存在以上情况的例外情况，因为RMSE ≥ MAE恒成立。

    MaxRelativeError

    表示最大相对误差。取值范围为0到无穷大，值越接近于0，表明越相近，值越大，表明差距越大。

    MeanRelativeError

    表示平均相对误差。取值范围为0到无穷大，值越接近于0，表明越相近，值越大，表明差距越大。

    CompareFailReason

    算子无法比对的原因。

    若余弦相似度为1，则查看该算子的输入或输出shape是否为空或全部为1，若为空或全部为1则算子的输入或输出为标量，提示：this tensor is scalar。

    备注：

    • 显示“*”，表示在NPU侧新增的算子无对应的标准算子；“NaN”表示无比对结果。
    • 余弦相似度和KL散度比较结果为NaN，其他算法有比较数据，则表明左侧或右侧数据为0；KL散度比较结果为Inf，表明右侧数据有一个为0。

父主题： 整网比对
