hi_pixel_format

说明

DVPP所支持的各种图片格式的枚举。

定义

typedef enum {
    HI_PIXEL_FORMAT_YUV_400 = 0,              // YUV400 8bit
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,   // YUV420SP NV12 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,   // YUV420SP NV21 8bit
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_422 = 3,   // YUV422SP 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_422 = 4,   // YVU422SP 8bit
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_444 = 5,   // YUV444SP 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6,   // YVU444SP 8bit
    HI_PIXEL_FORMAT_YUYV_PACKED_422 = 7,      // YUV422P YUYV 8bit
    HI_PIXEL_FORMAT_UYVY_PACKED_422 = 8,      // YUV422P UYVY 8bit
    HI_PIXEL_FORMAT_YVYU_PACKED_422 = 9,      // YUV422P YVYU 8bit
    HI_PIXEL_FORMAT_VYUY_PACKED_422 = 10,     // YUV422P VYUY 8bit
    HI_PIXEL_FORMAT_YUV_PACKED_444 = 11,      // YUV444P 8bit
    HI_PIXEL_FORMAT_RGB_888 = 12,             // RGB888
    HI_PIXEL_FORMAT_BGR_888 = 13,             // BGR888
    HI_PIXEL_FORMAT_ARGB_8888 = 14,           // ARGB8888
    HI_PIXEL_FORMAT_ABGR_8888 = 15,           // ABGR8888
    HI_PIXEL_FORMAT_RGBA_8888 = 16,           // RGBA8888
    HI_PIXEL_FORMAT_BGRA_8888 = 17,            // BGRA8888
    HI_PIXEL_FORMAT_YUV_SEMI_PLANNER_420_10BIT = 18,    // YUV420SP 10bit
    HI_PIXEL_FORMAT_YVU_SEMI_PLANNER_420_10BIT = 19,    // YVU420sp 10bit
    HI_PIXEL_FORMAT_YVU_PLANAR_420 = 20,       // YVU420P 8bit
    HI_PIXEL_FORMAT_YVU_PLANAR_422 = 21,       // YVU422P 8bit
    HI_PIXEL_FORMAT_YVU_PLANAR_444 = 22,       // YVU444P 8bit
    HI_PIXEL_FORMAT_RGB_444 = 23,              // RGB444  R:4bit G:4bit B:4bit，当前不支持该格式
    HI_PIXEL_FORMAT_BGR_444,                   // BGR444  R:4bit G:4bit B:4bit，当前不支持该格式
    HI_PIXEL_FORMAT_ARGB_4444,                 // ARGB4444 A:4bit R:4bit G:4bit B:4bit，当前不支持该格式
    HI_PIXEL_FORMAT_ABGR_4444,                 // ABGR4444 A:4bit B:4bit G:4bit R:4bit，当前不支持该格式
    HI_PIXEL_FORMAT_RGBA_4444,                 // RGBA4444 R:4bit G:4bit B:4bit A:4bit，当前不支持该格式
    HI_PIXEL_FORMAT_BGRA_4444,                 // BGRA4444 B:4bit G:4bit R:4bit A:4bit，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_555,                   // RGB555 R:5bit G:5bit B:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_BGR_555,                   // BGR555 B:5bit G:5bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_565,                   // RGB565 R:5bit G:6bit B:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_BGR_565,                   // BGR565 B:5bit G:6bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_ARGB_1555,                 // ARGB1555 A:1bit R:5bit G:6bit B:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_ABGR_1555,                 // ABGR1555 A:1bit B:5bit G:6bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_RGBA_1555,                 // RGBA1555 A:1bit B:5bit G:6bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_BGRA_1555,                 // BGRA1555 A:1bit B:5bit G:6bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_ARGB_8565,                 // ARGB8565 A:8bit R:5bit G:6bit B:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_ABGR_8565,                 // ABGR8565 A:8bit B:5bit G:6bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_RGBA_8565,                 // RGBA8565 A:8bit R:5bit G:6bit B:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_BGRA_8565,                 // BGRA8565 A:8bit B:5bit G:6bit R:5bit，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_BAYER_8BPP = 50,       // RGB Bayer 8bit，Bayer图像，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_BAYER_10BPP,           // RGB Bayer 10bit，Bayer图像，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_BAYER_12BPP,           // RGB Bayer 12bit，Bayer图像，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_BAYER_14BPP,           // RGB Bayer 14bit，Bayer图像，当前不支持该格式
    HI_PIXEL_FORMAT_RGB_BAYER_16BPP,           // RGB Bayer 16bit，Bayer图像，当前不支持该格式
    HI_PIXEL_FORMAT_BGR_888_PLANAR = 70,       // RGB888 Planar，当前不支持该格式
    HI_PIXEL_FORMAT_HSV_888_PACKAGE,           // HSV Package，HSV图像package格式，当前不支持该格式
    HI_PIXEL_FORMAT_HSV_888_PLANAR,            // HSV Planar，HSV图像Planar格式，当前不支持该格式
    HI_PIXEL_FORMAT_LAB_888_PACKAGE,           // LAB Package，LAB图像package格式，当前不支持该格式
    HI_PIXEL_FORMAT_LAB_888_PLANAR,            // LAB Planar，LAB图像Planar格式，当前不支持该格式
    HI_PIXEL_FORMAT_S8C1,                      // Signed 8bit for 1pixel 1Channel，每个像素用1个8bit有符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_S8C2_PACKAGE,              // Signed 8bit for 1pixel 2Channel Package，每个像素用2个8bit有符号数表示的双通道图像Package格式，当前不支持该格式
    HI_PIXEL_FORMAT_S8C2_PLANAR,                // Signed 8bit for 1pixel 2Channel Planar，每个像素用2个8bit有符号数据表的双通道图像Planar格式，当前不支持该格式
    HI_PIXEL_FORMAT_S16C1,                     // Signed 16bit 1pixel 1Channel，每个像素用1个16bit有符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_U8C1,                      // Unsigned 8bit 1pixel 1Channel，每个像素用1个8bit无符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_U16C1,                     // Unsigned 16bit 1pixel 1Channel，每个像素用1个16bit无符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_S32C1,                     // Signed 32bit 1pixel 1Channel，每个像素用1个32bit有符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_U32C1,                     // Unsigned 32bit 1pixel 1Channel，每个像素用1个32bit无符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_U64C1,                     // Unsigned 64bit 1pixel 1Channel，每个像素用1个64bit无符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_S64C1,                     // Signed 64bit 1pixel 1Channel，每个像素用1个64bit有符号数据表示的单通道图像，当前不支持该格式
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440 = 1000, // YUV440SP 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440 = 1001, // YVU440SP 8bit
    HI_PIXEL_FORMAT_FLOAT32 = 1002,            // Float 32bit for 1pixel，每个像素用1个float32数据表示，当前不支持该格式
    HI_PIXEL_FORMAT_BUTT,
    HI_PIXEL_FORMAT_UNKNOWN = 10000
} hi_pixel_format;

参考信息

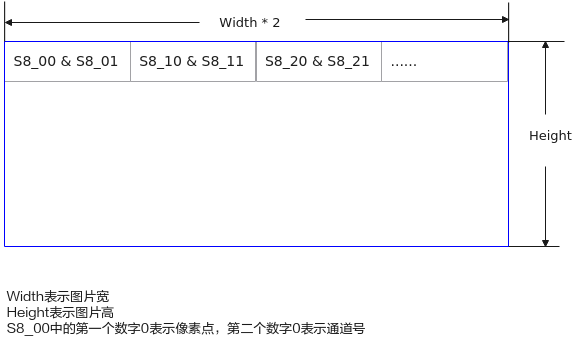

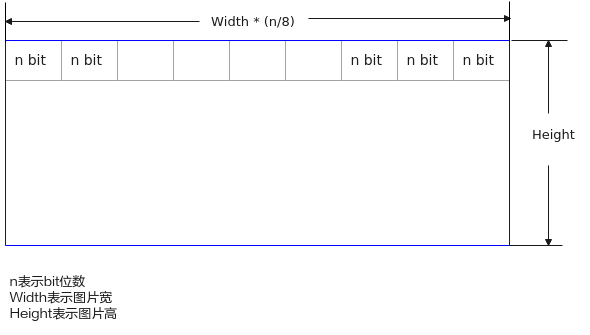

下文以HI_PIXEL_FORMAT_S8C1、HI_PIXEL_FORMAT_S8C2_PACKAGE、HI_PIXEL_FORMAT_S8C2_PLANAR为例说明排布格式，供参考。
