什么是TVM
随着深度学习的广泛应用，大量的深度学习框架及深度学习硬件平台应运而生，但不同平台的神经网络模型难以在其他硬件平台便捷的运行，无法充分利用新平台的运算性能。TVM（Tensor Virtual Machine）的诞生解决了以上问题，它是一个开源深度学习编译栈，它通过统一的中间表达（Intermediate Representation）堆栈连接深度学习模型和后端硬件平台，通过统一的结构优化Schedule，可以支持CPU、GPU和特定的加速器平台和语言。
TVM的架构详细介绍请参考https://tvm.apache.org/。
TBE简介
TBE（Tensor Boost Engine）提供了基于TVM框架的自定义算子开发能力，通过TBE提供的API可以完成相应神经网络算子的开发。

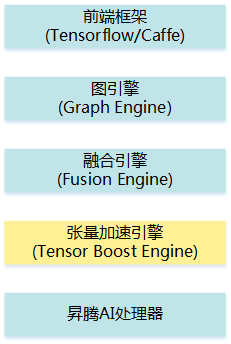

TBE的逻辑架构如图1所示。
TBE工具给用户提供了多层灵活的算子开发方式，用户可以根据对硬件的理解程度自由选择，利用工具的优化和代码生成能力，生成昇腾AI处理器的高性能可执行算子。
- 前端框架：包含第三方开源框架TensorFlow（TF：Google机器学习开源框架）、Caffe（快速特征嵌入的卷积结构）。
- 图引擎（Graph Engine：GE)：Graph Engine是基于昇腾AI处理器软件栈对不同的机器学习框架提供统一的IR接口，对接上层网络模型框架，例如TensorFlow、Caffe，GE的主要功能包括图准备、图拆分、图优化、图编译、图加载、图执行和图管理等（此处图指网络模型拓扑图）。
- 融合引擎（Fusion Engine：FE）：FE负责对接GE和TBE算子，具备算子信息库的加载与管理、融合规则管理、原图融合和子图优化的能力。GE在子图优化阶段将子图传递给FE，FE根据算子信息库以及FE融合优化进行预编译，例如修改数据类型、插入转换算子等，该子图将再次传递给GE进行子图合并及子图优化。
- 张量加速引擎（TBE）：TBE通过IR定义为GE的图推导提供必要的算子信息，通过算子信息库和融合规则为FE提供子图优化信息和TBE算子调用信息，TBE生成的二进制对接昇腾AI处理器，最终生成网络在昇腾AI处理器上的执行任务。
TBE功能框架

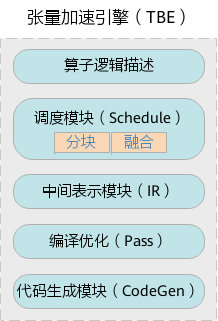

TBE内部包含了特性域语言（Domain-Specific Language，DSL）模块、调度（Schedule）模块、中间表示（Intermediate Representation，IR）模块、编译优化（Pass）模块以及代码生成（CodeGen）模块如图2所示。
- 算子逻辑描述：面向开发者，提供算子逻辑的编写的接口（Compute接口），使用接口来编写算子。
- Schedule模块：用于描述指定shape下算子如何在昇腾AI处理器上进行切分，包括Cube类算子的切分、Vector类算子的切分，它们仍然使用的是社区提供的调度原语来描述。
- IR模块：使用TVM的IR（Intermediate Representation）中间表示，包括IR变形、AST（Abstract Syntax Tree）的维护等功能。
- 编译优化（Pass）：对生成的IR进行编译优化，优化的方式有双缓冲（Double Buffer）、流水线（Pipeline）同步、内存分配管理、指令映射、分块适配矩阵计算单元等。
- 代码生成模块（CodeGen）：CodeGen生成类C代码的临时文件，这个临时代码文件可以通过编译器生成算子的实现文件，可被网络模型直接加载调用。
