概述

本节介绍如何基于迁移好的TensorFlow训练脚本，在裸机环境的多个Device上执行训练。

使用前须知：

一个Device对应执行一个训练进程，当前不支持多进程在同一个Device上进行训练。
如果使用1台训练服务器（Server），要求实际参与集合通信的昇腾AI处理器数目只能为1/2/4/8，且0-3卡和4-7卡各为一个组网，使用2张卡或4张卡训练时，不支持跨组网创建设备集群。
如果使用Server集群，即由集群管理主节点+一组训练服务器（Server）组成训练服务器集群，要求参与集合通信的的昇腾AI处理器数目只能为8*n（其中n为参与训练的Server个数，上限为512）。且n为2的指数倍情况下，集群性能最好，建议用户优先采用此种方式进行集群组网。

前提条件

准备好包含多个可用的昇腾AI处理器的裸机环境。环境搭建请参见《CANN 软件安装指南》。
准备好经过工具迁移好的TensorFlow训练脚本和对应数据集。

准备包含两个Device的昇腾AI处理器资源信息配置文件，文件名举例：rank_table_2p.json，配置文件举例：

{
"server_count":"1",
"server_list":
[
   {
        "device":[
                       {
                        "device_id":"0",
                        "device_ip":"192.168.1.8",
                        "rank_id":"0"
                        },
                        {
                         "device_id":"1",
                         "device_ip":"192.168.1.9",   // 两个Device需要处于同一网段，0卡和1卡为同一网段
                         "rank_id":"1"
                         }
                  ],
         "server_id":"10.0.0.10"
    }
],
"status":"completed",
"version":"1.0"
}

配置文件的详细介绍请参考准备资源配置文件。

用户也可以在此处配置全量的昇腾AI处理器资源信息，后续训练进程启动时仅使用其中的指定的几个昇腾AI处理器资源。

在多Device上执行训练

在多个Device上进行分布式训练时，需要依次拉起所有训练进程，下面以单机两个Device的训练场景举例介绍如何拉起各训练进程。

用户可以在不同的shell窗口依次拉起不同的训练进程。

拉起训练进程0。
安装CANN软件后，使用CANN运行用户编译、运行时，需要以CANN运行用户登录环境，执行. ${install_path}/set_env.sh命令设置环境变量。并进行如下配置：
```
export PYTHONPATH=/home/test:$PYTHONPATH
export JOB_ID=10086
export ASCEND_DEVICE_ID=0
export RANK_ID=0
export RANK_SIZE=2
export RANK_TABLE_FILE=/home/test/rank_table_2p.json
python3 /home/xxx.py
```
拉起训练进程1。
安装CANN软件后，使用CANN运行用户编译、运行时，需要以CANN运行用户登录环境，执行. ${install_path}/set_env.sh命令设置环境变量。并进行如下配置：
```
export PYTHONPATH=/home/test:$PYTHONPATH
export JOB_ID=10086
export ASCEND_DEVICE_ID=1
export RANK_ID=1
export RANK_SIZE=2
export RANK_TABLE_FILE=/home/test/rank_table_2p.json
python3 /home/xxx.py
```
- 除了以上方式，您还可以通过自定义启动脚本通过循环方式依次拉起多个训练进程，具体样例请参考链接。
- 若训练所在系统环境需要升级gcc（例如CentOS、Debian和BClinux系统），则此处动态库查找路径需要添加“${install_path}/lib64”，其中“{install_path}”为gcc升级安装路径。请参见安装7.3.0版本gcc。

检查执行结果

检查运行结果。

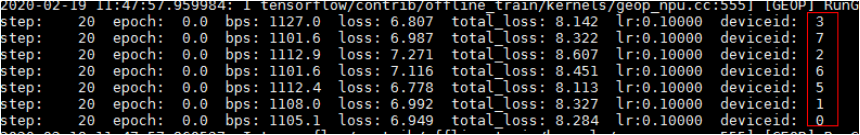

每个step打印N条数据，说明脚本正常执行。

图1 每个step打印8条数据

当开启环境变量DUMP_GE_GRAPH时，会生成GE的dump图文件。
```
export DUMP_GE_GRAPH=2
```

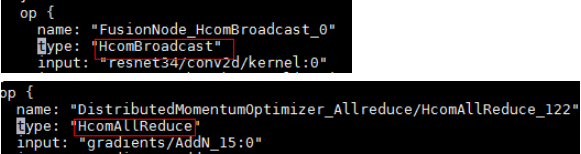

在dump下来的图文件目录下，搜索到包含HcomBroadcast和HcomAllReduce算子：

图2 GE的dump图
如果运行失败，和单Device训练一样，通过日志分析并定位问题。
