VPC功能

功能说明

VPC（vision preprocessing core）功能包括：

• 抠图，从输入图片中抠出需要用的图片区域。
• 缩放
  • 从是否抠多张图的维度，可分为单图裁剪缩放、一图多框裁剪缩放。
  • 其它缩放方式，如：原图缩放。
• 叠加，从输入图片中抠出来的图，对抠出的图进行缩放后，放在用户输出图片的指定区域，输出图片可以是空白图片（由用户申请的空输出内存产生的），也可以是已有图片（由用户申请输出内存后将已有图片读入输出内存），只有当输出图片是已有图片时，才表示叠加。
• 拼接，从输入图片中抠多张图片，对抠出的图进行缩放后，放到输出图片的指定区域。
• 图像金字塔，对原图进行多次高斯滤波之后向下采样产生不同尺寸的图像。
• 直方图统计，统计图像每个通道（RGB/YUV）的像素值分布。
• 重映射，根据配置信息将图片从原图映射为另一张图。
• 边界填充，对图像进行边界填充。
• 格式转换，对图像进行格式转换，目前支持的输入、输出图片格式请参见约束说明。
• 图像灰度化，在昇腾310 AI处理器上，在昇腾910 AI处理器上，从YUV420SP格式的输出图像数据中只取Y分量的数据。需要注意的是输入为灰度图像、输出只能为灰度图像。

实现以上功能的接口请参见VPC图像处理接口。

功能示意图

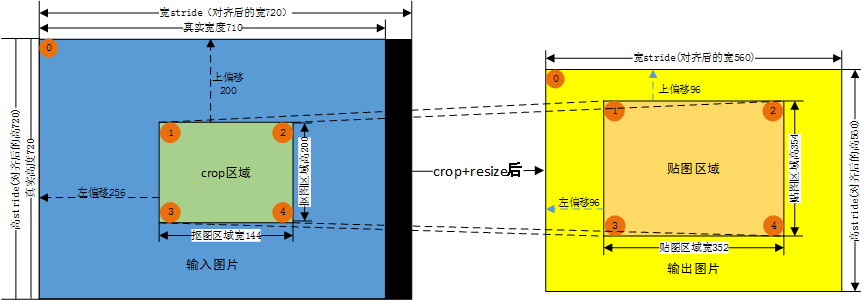

图1 VPC功能示意图（抠图+缩放+叠加）

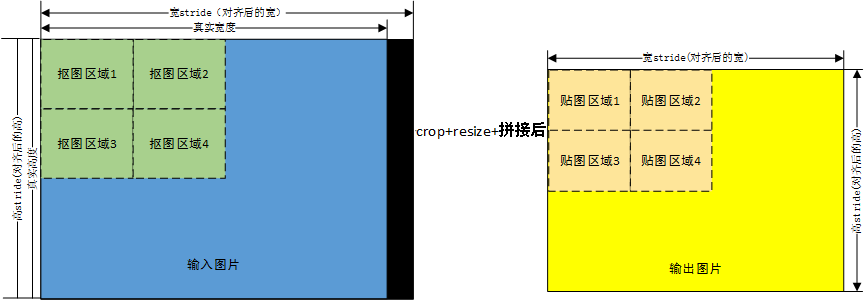

图2 VPC功能示意图（拼接）

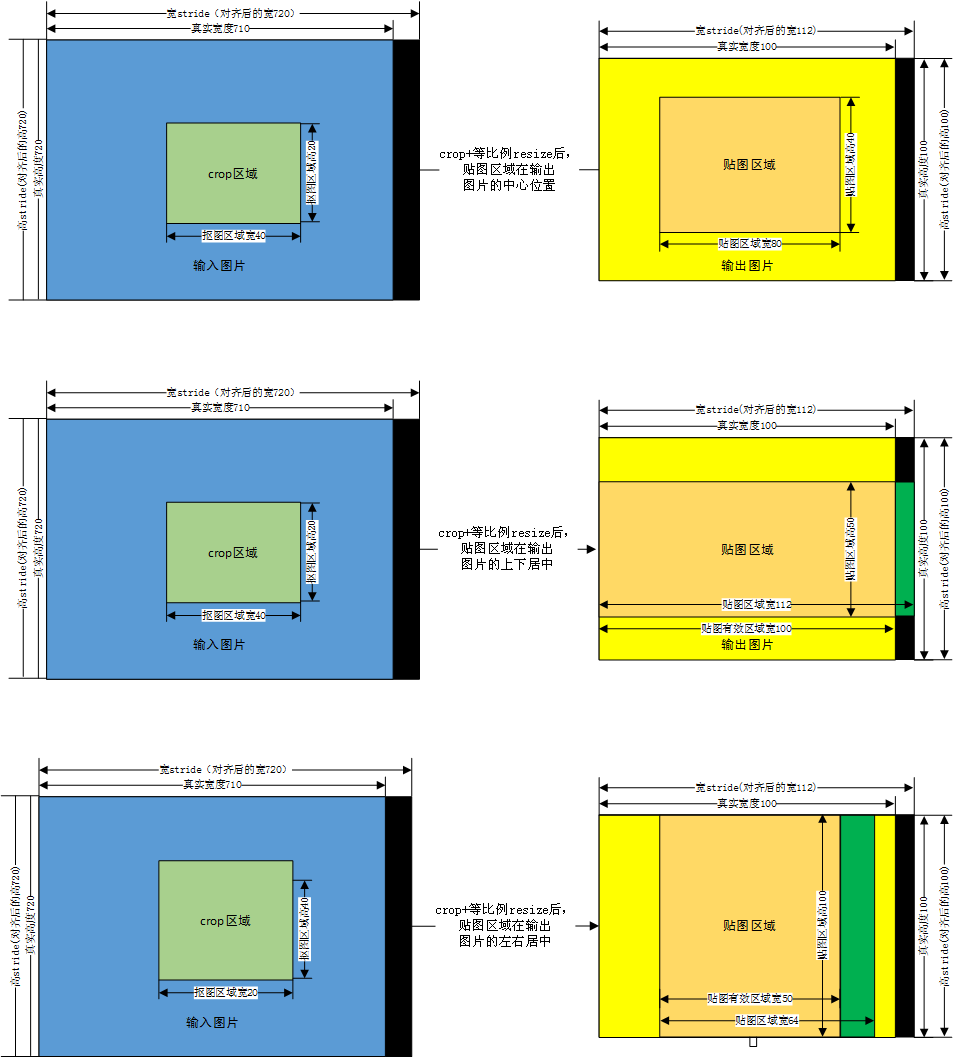

图3 VPC功能示意图（等比例缩放，即缩放前后图片的宽高比例相同）

约束说明

• VPC输入的约束：
  • 输入图片分辨率：

    10*6~8192*8192（包括8192），在调用接口实现VPC功能时，各接口对分辨率的要求可能不同，详细接口的要求请参见VPC图像处理接口。

    在昇腾310 AI处理器上，在昇腾910 AI处理器上，输入图片的宽高都要求2对齐。

  • 输入图片格式：
    支持hi_pixel_format的如下项：

    HI_PIXEL_FORMAT_YUV_400 = 0,              // YUV400 8bit
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,   // YUV420SP NV12 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,   // YUV420SP NV21 8bit
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_422 = 3,   // YUV422SP NV12 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_422 = 4,   // YUV422SP NV21 8bit
    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_444 = 5,   // YUV444SP NV12 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6,   // YUV444SP NV21 8bit
    HI_PIXEL_FORMAT_YUYV_PACKED_422 = 7,      // YUV422Packed YUYV 8bit
    HI_PIXEL_FORMAT_UYVY_PACKED_422 = 8,      // YUV422Packed UYVY 8bit
    HI_PIXEL_FORMAT_YVYU_PACKED_422 = 9,      // YUV422Packed YVYU 8bit
    HI_PIXEL_FORMAT_VYUY_PACKED_422 = 10,     // YUV422Packed VYUY 8bit
    HI_PIXEL_FORMAT_YUV_PACKED_444 = 11,      // YUV444Packed 8bit
    HI_PIXEL_FORMAT_RGB_888 = 12,             // RGB888
    HI_PIXEL_FORMAT_BGR_888 = 13,             // BGR888
    HI_PIXEL_FORMAT_ARGB_8888 = 14,           // ARGB8888
    HI_PIXEL_FORMAT_ABGR_8888 = 15,           // ABGR8888
    HI_PIXEL_FORMAT_RGBA_8888 = 16,           // RGBA8888
    HI_PIXEL_FORMAT_BGRA_8888 = 17,           // BGRA8888
    HI_PIXEL_FORMAT_YUV_SEMI_PLANNER_420_10BIT = 18,    // YUV420SP 10bit
    HI_PIXEL_FORMAT_YVU_SEMI_PLANNER_420_10BIT = 19,    // YVU420sp 10bit


  • 输入内存：
    • 内存地址起始要求16Byte对齐，其中128Byte对齐性能最高。Device的内存，调用acl.himpi.dvpp_malloc接口/acl.himpi.dvpp_free接口申请或释放内存。
    • 输入内存大小与图片数据的格式相关，计算公式如下：
      • YUV400：在昇腾310 AI处理器上，在昇腾910 AI处理器上，计算公式为widthStride*heightStride*3/2
      • YUV420SP：widthStride*heightStride*3/2
      • YUV422SP：widthStride*heightStride*2
      • YUV444SP：widthStride*heightStride*3
      • YUV422Packed：widthStride*heightStride
      • YUV444Packed、RGB888：widthStride*heightStride
      • XRGB8888：widthStride*heightStride
  • 输入图片的widthStride、heightStride对齐要求：
    • widthStride最小值为32。widthStride的值与图片数据的格式有关，widthStride的计算公式如下：
      • YUV400、YUV420SP、YUV422SP、YUV444SP：输入图片的宽（width）对齐到16。
      • YUV422Packed：输入图片的宽（width）对齐到16后，再乘以2（宽16对齐，每个像素占2个字节）。
      • YUV444Packed、RGB888：输入图片的宽（width）对齐到16，再乘以3（宽16对齐，每个像素占3个字节）。
      • XRGB8888：输入图片的宽（width）对齐到16后，再乘以4（宽16对齐，每个像素占4个字节）。
    • heightStride：在昇腾310 AI处理器上，在昇腾910 AI处理器上，最小为6，且要求2对齐。
• VPC输出的约束：
  • 输出图片分辨率：

    10*6~4096*4096

  • 输出图片格式：
    支持hi_pixel_format值中的如下项：


    HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,   // YUV420SP NV12 8bit
    HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,   // YUV420SP NV21 8bit

  • 输出内存：
    • 内存地址起始要求16Byte对齐，其中128Byte对齐性能最高。Device的内存，调用acl.himpi.dvpp_malloc接口/acl.himpi.dvpp_free接口申请或释放内存。
    • 输出内存大小与图片数据的格式相关，内存大小的计算公式请参见▪输入内存：。
  • 输出图片的宽stride、高stride对齐要求：
    • 宽stride：最小值为32。widthStride的值与图片数据的格式有关，widthStride的计算公式请参见▪输入图片的宽stridewidthStride...。
    • heightStride：

      昇腾310 AI处理器，heightStride最小6、最大16384，且要求2对齐。

      昇腾910 AI处理器，heightStride最小6、最大16384，且要求2对齐。

• VPC抠图、贴图约束：
  • 抠图区域不超出输入图片，贴图区域不超出输出图片。
  • 最大贴图个数256个。
  • 在昇腾310 AI处理器上，在昇腾910 AI处理器上，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。
  • 贴图区域相对输出图片的左偏移16对齐。

    贴图时可直接放置在输出图片的最左侧，即相对输出图片的左偏移为0，0也满足16对齐的要求。

  • 输出图片的贴图宽度建议16对齐，如果不是16对齐，会多写一段无效数据使其16对齐。见图3，贴图区域旁边的绿色框就表示无效数据。
  • 在昇腾310 AI处理器上，在昇腾910 AI处理器上，针对缩放功能，贴图/抠图的宽高缩放比例范围：[1/32, 16]。
  • 在昇腾310 AI处理器上，在昇腾910 AI处理器上，等比例缩放场景下，当输出图片格式为YUV420SP格式时，贴图左偏移满足16对齐、上偏移2对齐的要求即可。
• 在昇腾310 AI处理器上，在昇腾910 AI处理器上，VPC的输出作为模型推理的输入时：

  由于经过VPC处理的输出图片中的贴图区域的宽*高有16*2对齐的约束，因此输出图片中的贴图区域的宽、高有一些补边的无效数据，所以在VPC贴图前，应首先使用VPC的缩放功能将贴图区域的分辨率缩放成16*2对齐，否则无效数据会影响模型推理的精度。

参考说明

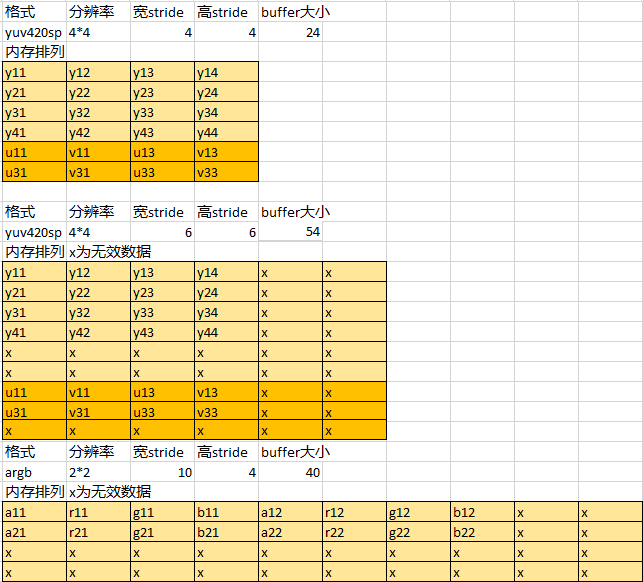

RGB、YUV格式图像的各分量排布示意图。示例：SP图像以YUV420SP为例，Packed和RGB图像以ARGB图像为例。
