前提条件

请参见环境准备准备好开发环境与运行环境，并完成相关依赖软件的安装。
请参见配置环境变量配置好Auto Tune工具执行依赖的环境变量。

在线调优

执行TensorFlow训练脚本时，可通过如下开关使能Auto Tune调优工具。
- 如果训练脚本中使用了initialize_system接口，请按照如下配置使能Auto Tune。
```
npu_init = npu_ops.initialize_system()
npu_shutdown = npu_ops.shutdown_system()
config = tf.ConfigProto()
...
custom_op.parameter_map["auto_tune_mode"].s = tf.compat.as_bytes("RL,GA")
...
with tf.Session(config=config) as sess:

    sess.run(npu_init)
    #调用HCCL接口...
    #执行训练...
    sess.run(npu_shutdown)
```
- 如果训练脚本中未使用initialize_system接口，请按照如下配置使能Auto Tune。
  - 通过session配置项中的auto_tune_mode参数设置：
```
session_config = tf.config(…)
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
…
custom_op.parameter_map["auto_tune_mode"].s = tf.compat.as_bytes("RL,GA")
```
  - 通过NPURunConfig中的auto_tune_mode参数设置：
```
session_config=tf.ConfigProto()
config = NPURunConfig(auto_tune_mode="RL,GA", session_config=session_config)
```
auto_tune_mode有以下三种取值：
- "RL,GA"：同时进行RL与GA的调优，RL与GA顺序不区分，Auto Tune工具会自动根据算子特点选择使用RL调优模式还是GA调优模式。
- "RL"：仅针对RL调优模式支持的算子进行调优。
- "GA"：仅针对GA调优模式支持的算子进行调优。
说明：请根据网络中的算子类型，选择合适的调优模式。当前版本RL调优模式耗时较长，通常一个算子调优大约需要5分钟，会根据网络中算子个数进行时间的累加。

训练脚本的其他详细配置请参见《TensorFlow网络模型迁移和训练指南》。
执行MindSpore训练脚本时，可通过配置context中的auto_tune_mode参数使能Auto Tune：
```
context.set_context(auto_tune_mode="RL,GA")
```
详细的context配置参数说明可参见：MindSpore API。

其他说明：

Auto Tune记录的为INFO级别的日志，若想在Host侧日志文件中记录Auto Tune的日志信息，请将Host侧日志级别设置为INFO，然后重新执行训练脚本，日志级别设置方法请参见《日志参考》。

调优过程中可通过环境变量进行如下功能的设置：

如果网络模型中某个算子已命中知识库，默认不会重复调优，可通过配置REPEAT_TUNE环境变量强制调优。
网络调优场景中，若某层算子性能较低，可通过配置TUNE_OPS_NAME环境变量对指定层进行调优。
- Auto Tune工具还提供了其他环境变量控制功能，详情可参见配置环境变量。
- 如果使用多P训练脚本启动多个训练进程并同时开启调优，每个训练进程调优的算子一样，知识库也为同一份，并不会提升调优效率；多P同时调优时，由于各个训练进程之间存在调优时间差，可能会造成HCCL建链超时。
  所以多P训练场景下请用户在单机单P上进行调优，调优完成后，再进行多P训练。
- 调优时请不要绑定训练进程到指定的CPU，请使用系统默认的CPU调度策略，否则，可能会影响调优效果。
- 当前在同一个Host上允许开启多个训练进程同时调优，多进程并行在一定范围内会提升调优效率，但由于资源的限制，达到一定峰值后调优效率会随着进程数的增多下降，训练进程数配置建议满足如下规则：
  训练进程数 * TE_PARALLEL_COMPILER * 2 < Host侧CPU核数，其中TE_PARALLEL_COMPILER为算子并行编译进程数。

  TBE算子并行编译场景下（即TE_PARALLEL_COMPILER>1），一个调优进程需要对应一个Device，即在进行调优时，不可以进行需要使用Device资源的其他操作，否则会调优异常。
- 调优后生成的自定义知识库的属组为执行调优操作的用户，权限为“640”，属组外用户无权限（超级用户除外），若希望其他用户可使用调优后的自定义知识库，需要手工赋权。

基于DUMP数据离线调优

Auto Tune工具提供基于算子输出描述等信息进行离线调优的功能，此种场景下，调优过程可脱离网络在线训练任务独立执行，主要包括如下两个步骤：

用户需要在执行训练脚本生成网络模型时获取调优所需的DUMP数据（包含算子输出描述文件、算子的二进制文件等）。
直接执行Auto Tune调优工具，基于上述步骤获取的DUMP数据进行离线调优。

详细操作如下所示：

执行训练脚本生成网络模型时获取网络模型中算子的DUMP数据。

DUMP数据主要包含算子的输出描述文件以及算子的二进制文件等，生成DUMP数据的前提为：
1. 配置DUMP相关环境变量。开启DUMP数据开关。
  1. 配置Auto Tune所需必选环境变量。
    请参见•基础环境变量。
  2. 开启DUMP数据开关：
```
 export ENABLE_TUNE_DUMP=True
```
  3. 设置DUMP数据存储路径：
```
 export TUNE_DUMP_PATH=/home/username/DumpData
```
2. 修改训练脚本，使能Auto Tune工具。
  在训练脚本中配置“auto_tune_mode”参数，不同场景下的训练脚本设置“auto_tune_mode”的详细方法可参见在线调优。
3. 执行训练脚本生成网络模型，同步生成DUMP数据。
  训练脚本执行完成后，会在“TUNE_DUMP_PATH”指定的路径下生成DUMP数据。
基于DUMP数据，执行Auto Tune工具进行离线调优。

Auto Tune工具离线调优入口脚本为CANN软件安装后文件存储路径的：python/site-packages/schedule_search/msoptune.py，用户可直接调用此python文件实现离线调优，调用命令如下：

python3.7 {msoptune.py文件所在路径} --start {DUMP数据所在目录}

示例：
```
python3.7 ${INSTALL_DIR}/python/site-packages/schedule_search/msoptune.py --start /home/username/DumpData
```
- ${INSTALL_DIR}：CANN软件安装后文件存储路径，请根据实际情况替换。
- /home/username/DumpData：生成的DUMP数据所在目录，可配置为绝对路径，或者相对于当前脚本执行所在目录的相对路径。
当前版本同一个Host上只允许开启一个进程进行离线调优，不允许多进程并发调优。

后续说明

针对GA调优模式，您可以在打屏日志中搜索关键字“Round”，查看调优信息，如下图所示：
图1 GA调优日志

“Round 1/8”代表当前是第1轮调优，总调优轮数是8，调优完成后，您可以参见调优结果文件查看每个算子的调优结果。

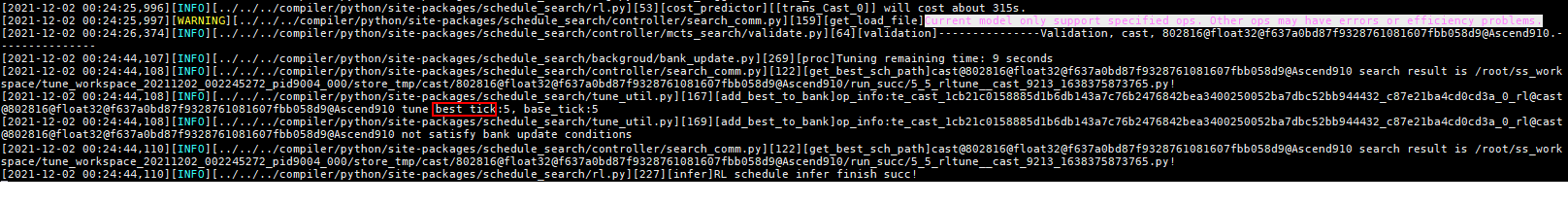

针对RL调优模式，您可以在打屏日志中搜索关键字“best_tick”，查看调优信息，如下图所示：

“best_tick”代表本算子调优的最优结果，调优完成后，您可以参见调优结果文件查看每个算子的调优结果。
