前提条件

请参见环境准备准备好开发环境与运行环境，并完成相关依赖软件的安装。
请参见配置环境变量配置好Auto Tune工具执行依赖的环境变量。

使用ATC工具进行模型转换时调优

在执行ATC工具进行模型转换时，可通过--auto_tune_mode="xx"开关，使能Auto Tune调优工具。

auto_tune_mode有以下三种取值：

"RL,GA"：同时进行RL与GA的调优，RL与GA顺序不区分，Auto Tune工具会自动根据算子特点选择使用RL调优模式还是GA调优模式。
"RL"：仅针对RL调优模式支持的算子进行调优。
"GA"：仅针对GA调优模式支持的算子进行调优。

说明：请根据网络中的算子类型，选择合适的调优模式。当前版本RL调优模式耗时较长，通常一个算子调优大约需要5分钟，会根据网络中算子个数进行时间的累加。

命令示例如下所示：

atc --model=./tune.pb --framework=3 --output=./add_tune --output_type=FP16 --soc_version=${soc_version} --auto_tune_mode="RL,GA"

ATC模型转换时默认不记录日志信息，若想输出Auto Tune的日志信息（Auto Tune记录的为Info级别的日志），请在执行atc命令时添加“--log=info”参数，则Auto Tune的日志信息会记录到Host侧日志中，ATC命令详细解释请参见《ATC工具使用指南》中的约束及参数说明。
调优过程中可通过环境变量进行如下功能的设置：
- 如果网络模型中某个算子已命中知识库，默认不会重复调优，可通过配置REPEAT_TUNE环境变量强制调优。
- 网络调优场景中，若某层算子性能较低，可通过配置TUNE_OPS_NAME环境变量对指定层进行调优。
- Auto Tune工具还提供了其他环境变量控制功能，详情可参见配置环境变量。
- 当前在同一个Host上允许开启多个ATC进程同时调优，多进程并行在一定范围内会提升调优效率，但由于资源的限制，达到一定峰值后调优效率会随着进程数的增多下降，ATC进程数配置建议满足如下规则：
  ATC进程数 * TE_PARALLEL_COMPILER * 2 < Host侧CPU核数，其中TE_PARALLEL_COMPILER为算子并行编译进程数。

  TBE算子并行编译场景下（即TE_PARALLEL_COMPILER>1），一个调优进程需要对应一个Device，即在进行调优时，不可以进行需要使用Device资源的其他操作，否则会调优异常。
- 调优后生成的自定义知识库的属组为执行调优操作的用户，权限为“640”，属组外用户无权限（超级用户除外），若希望其他用户可使用调优后的自定义知识库，需要手工赋权。

IR模型构建时调优

在使用Ascend Graph接口构建离线模型时，可在模型构建初始化接口“aclgrphBuildInitialize”的“global_options”参数中进行如下配置，使能Auto Tune调优工具。

std::map<std::string, std::string> global_options = {
    {ge::ir_option::SOC_VERSION, "Ascend310"},
    {ge::ir_option::EXEC_DISABLE_REUSED_MEMORY, "0"},
    {ge::ir_option::AUTO_TUNE_MODE, "RL,GA"}
};
auto status = aclgrphBuildInitialize( global_options );

AUTO_TUNE_MODE有以下三种取值：

"RL,GA"：同时进行RL与GA的调优，RL与GA顺序不区分，Auto Tune工具会自动根据算子特点选择使用RL调优模式还是GA调优模式。
"RL"：仅针对RL调优模式支持的算子进行调优。
"GA"：仅针对GA调优模式支持的算子进行调优。

说明：请根据网络中的算子类型，选择合适的调优模式。当前版本RL调优模式耗时较长，通常一个算子调优大约需要5分钟，会根据网络中算子个数进行时间的累加。

IR模型构建时默认不记录日志信息，若想输出Auto Tune的日志信息（Auto Tune记录的为Info级别的日志），请在模型编译接口“aclgrphBuildModel”的“options”参数中添加如下配置：

    {ge::ir_option::LOG_LEVEL, "info"}

则Auto Tune的日志信息会记录到Host侧日志中。IR模型构建的详细方法可参见《Ascend Graph开发指南》。

调优过程中可通过环境变量进行如下功能的设置：

如果网络模型中某个算子已命中知识库，默认不会重复调优，可通过配置REPEAT_TUNE环境变量强制调优。
网络调优场景中，若某层算子性能较低，可通过配置TUNE_OPS_NAME环境变量对指定层进行调优。
- Auto Tune工具还提供了其他环境变量控制功能，详情可参见配置环境变量。
- 当前在同一个Host上允许开启多个构图进程同时调优，多进程并行在一定范围内会提升调优效率，但由于资源的限制，达到一定峰值后调优效率会随着进程数的增多下降，构图进程数配置建议满足如下规则：
  构图进程数 * TE_PARALLEL_COMPILER * 2 < Host侧CPU核数。其中TE_PARALLEL_COMPILER为算子并行编译进程数。

  TBE算子并行编译场景下（即TE_PARALLEL_COMPILER>1），建议一个构图进程对应一个Device。

基于DUMP数据离线调优

Auto Tune工具提供基于算子输出描述等信息进行离线调优的功能，此种场景下，调优过程可脱离ATC模型转换或者IR模型构建操作独立执行，主要包括如下两个步骤：

用户需要在使用ATC工具进行模型转换或者执行IR模型构建时获取调优所需的DUMP数据（包含算子输出描述文件、算子的二进制文件等）。
直接执行Auto Tune调优工具，基于上述步骤获取的DUMP数据进行离线调优。

详细操作如下所示：

使用ATC工具进行模型转换或者执行IR模型构建时获取网络模型中算子的DUMP数据。

DUMP数据主要包含算子的输出描述文件以及算子的二进制文件等，生成DUMP数据的前提为：
1. 配置DUMP相关环境变量。开启DUMP数据开关。
  1. 配置Auto Tune所需必选环境变量：
    请参见•基础环境变量。
  2. 开启DUMP数据开关：
```
 export ENABLE_TUNE_DUMP=True
```
  3. 设置DUMP数据存储路径：
```
 export TUNE_DUMP_PATH=/home/username/DumpData
```
2. 在使能Auto Tune调优工具的前提下执行ATC工具进行模型转换或者执行IR模型构建操作，同步生成DUMP数据。
  - 使用ATC工具进行模型转换，同步使能Auto Tune调优工具。
    使能Auto Tune调优工具的方法为配置auto_tune_mode参数，详细操作方法可参见使用ATC工具进行模型转换时调优。
  - 执行IR模型构建，同步使能Auto Tune调优工具。
    使能Auto Tune调优工具的方法为在模型构建初始化接口“aclgrphBuildInitialize”的“global_options”参数中配置AUTO_TUNE_MODE，详细操作方法可参见IR模型构建时调优。
  模型构建完成后，会在“TUNE_DUMP_PATH”指定的路径下生成DUMP数据。
基于DUMP数据，执行Auto Tune工具进行离线调优。

Auto Tune工具离线调优入口脚本为CANN软件安装后文件存储路径下的：python/site-packages/schedule_search/msoptune.py，用户可直接调用此python文件实现离线调优，调用命令如下：

python3.7.5 {msoptune.py文件所在路径} --start {DUMP数据所在目录}

示例：
```
python3.7.5 ${INSTALL_DIR}/python/site-packages/schedule_search/msoptune.py --start /home/usrname/DumpData
```
- ${INSTALL_DIR}：CANN软件安装后文件存储路径，请根据实际情况替换。
- /home/username/DumpData：生成的DUMP数据所在目录，可配置为绝对路径，或者相对于当前脚本执行所在目录的相对路径。
当前版本同一个Host上只允许开启一个进程进行离线调优，不允许多进程并发调优。

后续说明

针对GA调优模式，您可以在打屏日志中搜索关键字“Round”，查看调优信息，如下图所示：
图1 GA调优日志

“Round 1/8”代表当前是第1轮调优，总调优轮数是8，调优完成后，您可以参见调优结果文件查看每个算子的调优结果。

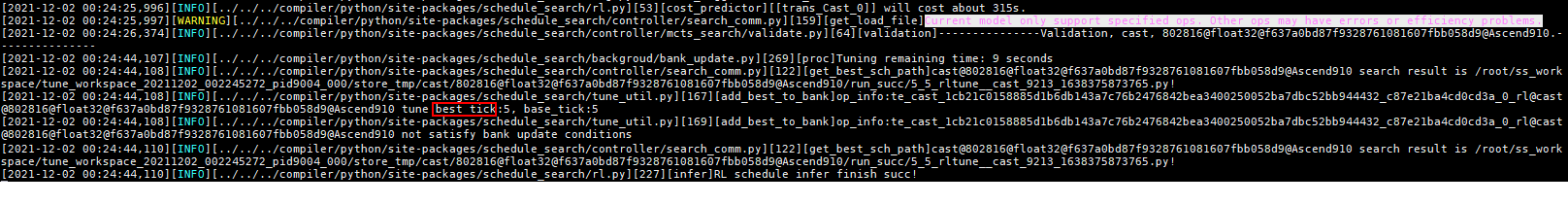

针对RL调优模式，您可以在打屏日志中搜索关键字“best_tick”，查看调优信息，如下图所示：

“best_tick”代表本算子调优的最优结果，调优完成后，您可以参见调优结果文件查看每个算子的调优结果。
