当进行分布式训练时，需要通过配置device的网卡IP，用于多个device间通信以实现网络模型参数的同步更新。本章节介绍如何使用昇腾软件中的HCCN Tool工具或使用ascend-deployer工具提供的配置脚本（ascend-deployer/tools/DeviceIP-conf.sh）配置device的网卡IP。

针对HCCN Tool工具，本章节只提供配置网络的命令，如果用户需要使用HCCN Tool工具的其他功能（如检查网口Link状态），请参见《Ascend 910 HCCN Tool 接口参考（AI加速卡）》。

Atlas 800 训练服务器、Atlas 900 AI集群场景使用HCCN Tool工具

判定是SMP模式还是AMP模式，请登录BMC后台执行命令“ipmcget -d npuworkmode”进行查询。

SMP（对称多处理器）模式：

以root用户登录到AI Server配置每个device的网卡IP。配置要求：

AI Server中的第0/4，1/5，2/6，3/7号网卡需处于同一网段，第0/1/2/3号网卡在不同网段，第4/5/6/7号网卡在不同网段。
对于集群场景，各AI Server对应的位置的device需处于同一网段，例如AI Server1和AI Server2的0号网卡需处于同一网段，AI Server1和AI Server2的1号网卡需处于同一网段。IP地址需要根据实际情况修改。

hccn_tool -i 0 -ip -s address 192.168.100.101 netmask 255.255.255.0
hccn_tool -i 1 -ip -s address 192.168.101.101 netmask 255.255.255.0
hccn_tool -i 2 -ip -s address 192.168.102.101 netmask 255.255.255.0
hccn_tool -i 3 -ip -s address 192.168.103.101 netmask 255.255.255.0
hccn_tool -i 4 -ip -s address 192.168.100.100 netmask 255.255.255.0
hccn_tool -i 5 -ip -s address 192.168.101.100 netmask 255.255.255.0
hccn_tool -i 6 -ip -s address 192.168.102.100 netmask 255.255.255.0
hccn_tool -i 7 -ip -s address 192.168.103.100 netmask 255.255.255.0

AMP（非对称多处理器）模式：
AMP模式下暂不需要配置device的网卡IP。

Atlas 300T 训练卡场景使用HCCN Tool工具

Atlas 300T 训练卡每台服务器可以配置1或2张标卡，每张标卡对应1个Device OS，每张标卡需要配置1个地址，不同标卡配置相同网段IP地址即可。

以root用户登录到AI Server配置每个device的网卡IP。配置操作如下：

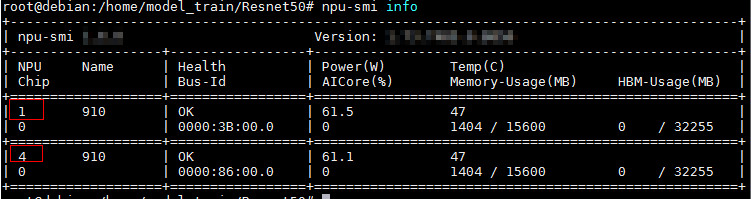

先使用命令npu-smi info查看待配置device的ID，如图1中的NPU值，下文以NPU值为1和4为例，实际操作中以查询结果为准：

图1 查看device ID

执行如下命令配置device的网卡IP，下文所用ip地址为示例，配置时以实际规划ip为准。

hccn_tool -i 1 -ip -s address 192.168.0.2 netmask 255.255.255.0
hccn_tool -i 4 -ip -s address 192.168.0.3 netmask 255.255.255.0

需要确认在服务器上安装有npu-smi工具。

批量部署Device IP

ascend-deployer/tools/DeviceIP-conf.sh脚本可以修改NPU板卡IP地址，并利用ansible工具的批量部署能力实现批量配置，以下内容仅供有批量配置使用场景的用户参考使用。

Device IP为待修改的NPU板卡IP地址。
批量操作不支持混合设备类型，即所选设备的设备类型、NPU标卡数量及配置的IP地址个数、工作模式必须一致。
每台服务器有2块NPU板，每块NPU板有4个NPU芯片。SMP模式下每块NPU板上的4个NPU芯片需要配置4个不同网段的IP地址。

以root用户登录到目标服务器，配置操作如下：

准备OS IP地址文件、Device IP地址文件。
1. OS IP地址文件
  - 格式一（推荐）：IP地址段，类似IPx-IPy，以回车结束，例如：
```
10.80.100.101~10.80.100.104
```
  - 格式二：IP地址清单，逐一给出OS IP地址，以回车结束，例如：
```
10.80.100.101
10.80.100.102
10.80.100.103
10.80.100.104
```
2. Device IP地址文件
  - 格式一（推荐）：IP地址段，类似IPx-IPy/Netmask/Gateway的格式，SMP模式下每块NPU板上的4个NPU芯片需要配置4个不同网段的Device IP地址，以回车结束，例如：
```
172.16.1.100~172.16.1.107/255.255.255.0/172.16.1.1
172.16.2.100~172.16.2.107/255.255.255.0/172.16.2.1
172.16.3.100~172.16.3.107/255.255.255.0/172.16.3.1
172.16.4.100~172.16.4.107/255.255.255.0/172.16.4.1
```
  - 格式二：IP地址清单，类似IP/Netmask/Gateway的格式，逐一给出OS IP地址，以回车结束，例如：
```
172.16.1.100/255.255.255.0/172.16.1.1
172.16.2.100/255.255.255.0/172.16.2.1
172.16.3.100/255.255.255.0/172.16.3.1
172.16.4.100/255.255.255.0/172.16.4.1
```
将OS IP地址文件、Device IP地址文件转换为UNIX格式，参考命令如下。
```
dos2unix OS_IP.txt
```
将OS IP地址文件、Device IP地址文件、Device IP配置脚本上传到目标主机的指定目录（分别为/root/uploadosip、/root/uploaddeviceip、/root/uploaddeviceip）。
在目标主机指定目录/root/uploaddeviceip，执行如下命令进行批量配置。
```
bash DeviceIP-conf.sh [设备类型] [NPU标卡数量] [NPU标卡IP配置] [工作模式] [OS IP地址文件] [Device IP地址文件]
```
- 设备类型：使用npu-smi info查询NPU数量，NPU数量为8，则取值1，NPU数量为4，则取值为2。
- NPU标卡数量：根据实际情况配置NPU标卡数量。
- NPU标卡IP配置：根据实际情况配置NPU标卡IP的数量。
- 工作模式：根据实际情况配置，取值包括SMP(对称多处理器模式）和AMP（非对称多处理器模式）。
- OS IP地址文件和Device IP地址文件：根据3上传的实际路径修改。
以8个非标NPU板卡采用SMP模式的A800-9000为例，命令示例如下：
```
bash DeviceIP-conf.sh 1 0 0 SMP /root/uploadosip/OS_IP /root/uploaddeviceip/Device_IP
```
