图结构dump功能

功能简介

当模型执行异常（如模型精度不准确）时，可通过导出图结构信息，进行模型问题分析和排查。

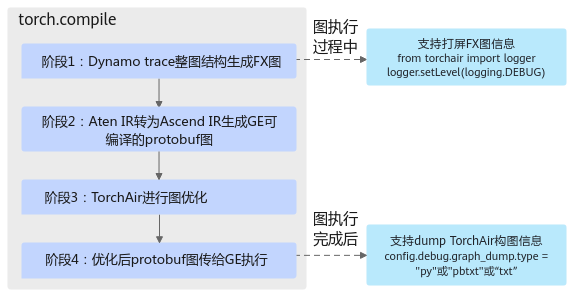

图1 图dump功能介绍

使用方法

1. 图执行过程中，开启Python层日志，支持打印原生FX图结构信息。

   from torchair import logger
   logger.setLevel(logging.DEBUG)

   图结构信息示例如下:

   [INFO] TORCHAIR(2476445,python):2025-04-09 16:02:54.452.689 [npu_fx_compiler.py:364]2476445   graph: graph():
       %arg0_1 : [num_users=1] = placeholder[target=arg0_1]
       %arg1_1 : [num_users=1] = placeholder[target=arg1_1]
       %select_scatter : [num_users=1] = call_function[target=torch.ops.aten.select_scatter.default](args = (%arg0_1, %arg1_1, 0, 1), kwargs = {})
       %mul : [num_users=1] = call_function[target=torch.ops.aten.mul.Tensor](args = (%select_scatter, 10), kwargs = {})
       return (mul,)

2. 图执行完成后，支持dump TorchAir构图信息。

   该功能通过torchair.get_npu_backend中compiler_config配置，示例如下，参数介绍参见表1。

   1 2 3 4 5 6

   import torch_npu, torchair config = torchair.CompilerConfig() # 设置导出图结构文件格式 config.debug.graph_dump.type = "pbtxt" npu_backend = torchair.get_npu_backend(compiler_config=config) opt_model = torch.compile(model, backend=npu_backend)

   表1 参数说明

   参数名	参数说明
   graph_dump.type	开启图结构信息dump，并指定导出文件格式。支持的格式如下： py：dump Aten IR转换为Ascend IR后的构图信息，即图1中阶段2构图信息，可通过Vscode等工具查看。 txt：dump最终接收到的TorchAir构图结果，可通过Vscode等工具查看。 pbtxt：dump最终接收到的TorchAir构图结果，为protobuf格式，可通过TensorBoard等工具查看。 graph_dump.type缺省值为“None”，表示不导出图结构信息。 说明： 多次定义导出格式时，以最后一次定义的格式为准。 不支持txt、pbtxt、py三种格式同时导出。

产物说明

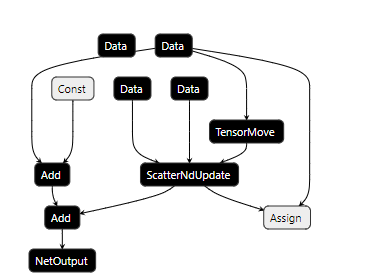

指定图dump格式后，生成的图结构文件缺省路径为当前脚本所在路径。

• dynamo_original_graph_${timestamp}.${graph_dump_type}：模型原始图结构文件。
• dynamo_optimized_graph_${timestamp}.${graph_dump_type}：优化后的模型图结构文件。

• txt文件样例

  name: "graph_1"
  op {
    name: "arg0_1"
    type: "Data"
    attr {
      key: "_input_name_key"
      value {
        list {
          s: "x"
        }
      }
    }
    input_desc {
      name: "x"
      dtype: DT_FLOAT
      shape {
        dim: 2
        dim: 2
        dim: 2
      }
      layout: "ND"
      device_type: "NPU"
    }
    output_desc {
      name: "y"
      dtype: DT_FLOAT
      shape {
        dim: 2
        dim: 2
        dim: 2
      }
      layout: "ND"
      attr {
        key: "_meta"
        value {
          s: "Tensor(dtype=torch.float32, shape=torch.Size([2, 2, 2]))"
        }
      }
      attr {
        key: "format_for_int"
        value {
          i: 2
        }
      }
      device_type: "NPU"
    }
  }
  .........
  op {
    name: "arg1_1"
    type: "Data"
    attr {
      key: "_input_name_key"
      value {
        list {
          s: "x"
        }
      }
    }
    ......
  }
