通信性能指标

针对同一通信算子在不同卡之间通信时间的波动的分析，其主要目的在于需要识别一些可能存在的通信算子内部瓶颈单元。在分析过程中，主要采用以下几个指标：

• 算子的执行时间以及内部等待耗时的变化和比例



  该指标可以用来初步识别是否存在慢卡瓶颈，对每块卡上的wait_ratio，通过比较max_wait_ratio (等待时间长) 与wait_ratio_threshold（当前设置为0.2）的关系，识别是否存在慢节点，当max和min的差值大于阈值threshold时，认为出现了慢节点，慢节点为min_wait_ratio（等待时间短）对应的卡。

• 通信带宽分析

  DMA（Direct Memory Access）指的是直接存储访问。当CPU完成传输配置后，将不再参与传输过程，由DMA控制器将数据从一个地址空间复制到另外一个地址空间。

  按照传输介质，可以将DMA分为RDMA和SDMA。

  • RDMA指的是其他节点通过网卡对当前节点进行直接存储操作。
  • SDMA代表在节点内进行的直接存储访问。
  通信数据一般通过DMA机制在不同卡和不同节点间传输。在单节点内，遵循如下逻辑分析快慢卡。

  1. 对比该通信算子在各卡上的数据传输耗时 ，得到通信带宽最慢的rank；
  2. 计算该rank上的sdma_bw和rdma_bw，并结合sdma_transit_time和rdma_transit_time给出对应平均带宽：

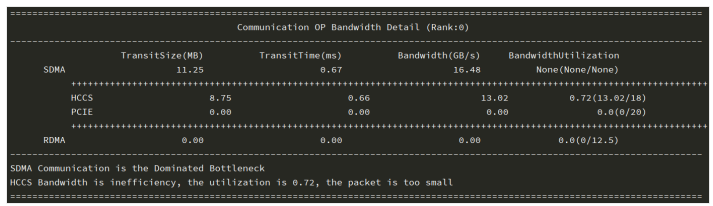

  3. 同时，我们会设置一个经验带宽，一般设置为最大带宽的0.8，如图1所示。
     图1 带宽设置

     • 只有SDMA通信

       SDMA平均带宽接近经验带宽，表示该通信算子瓶颈是SDMA带宽；SDMA平均带宽小于经验带宽，表示该通信算子瓶颈是SDMA通信效率低。

     • 只有RDMA通信

       RDMA平均带宽接近经验带宽，表示该通信算子瓶颈是RDMA带宽；RDMA平均带宽小于经验带宽，表示该通信算子瓶颈是RDMA通信效率低。

     • SDMA通信和RDMA通信

       SDMA耗时最长，表示当前通信算子主要瓶颈在于SDMA通信，并给出瓶颈是SDMA带宽或SDMA通信效率低；RDMA耗时最长，表示当前通信算子主要瓶颈在于RDMA通信，并给出瓶颈是RDMA带宽或RDMA通信效率低。
