aclrtDevAttr

定义

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

typedef enum {
    ACL_DEV_ATTR_AICPU_CORE_NUM  = 1,
    ACL_DEV_ATTR_AICORE_CORE_NUM = 101,
    ACL_DEV_ATTR_CUBE_CORE_NUM = 102,
    ACL_DEV_ATTR_VECTOR_CORE_NUM = 201,
    ACL_DEV_ATTR_WARP_SIZE = 202,
    ACL_DEV_ATTR_MAX_THREAD_PER_VECTOR_CORE,
    ACL_DEV_ATTR_UBUF_PER_VECTOR_CORE,
    ACL_DEV_ATTR_MAX_GRID_DIM_X = 205,
    ACL_DEV_ATTR_MAX_GRID_DIM_Y = 206,
    ACL_DEV_ATTR_MAX_GRID_DIM_Z = 207,
    ACL_DEV_ATTR_MAX_BLOCK_PER_GRID = 208,
    ACL_DEV_ATTR_MAX_THREADS_PER_BLOCK = 209,
    ACL_DEV_ATTR_MAX_BLOCK_DIM_X = 210,
    ACL_DEV_ATTR_MAX_BLOCK_DIM_Y = 211,
    ACL_DEV_ATTR_MAX_BLOCK_DIM_Z = 212,

    ACL_DEV_ATTR_TOTAL_GLOBAL_MEM_SIZE = 301,
    ACL_DEV_ATTR_L2_CACHE_SIZE = 302,

    ACL_DEV_ATTR_SMP_ID = 401U,
    ACL_DEV_ATTR_PHY_CHIP_ID = 402U,
    ACL_DEV_ATTR_SUPER_POD_DEVICE_ID = 403U,
    ACL_DEV_ATTR_SUPER_POD_SERVER_ID = 404U,
    ACL_DEV_ATTR_SUPER_POD_ID = 405U,
    ACL_DEV_ATTR_CUST_OP_PRIVILEGE = 406U,
    ACL_DEV_ATTR_MAINBOARD_ID = 407U,
    ACL_DEV_ATTR_HD_CONNECT_TYPE = 408U,

    ACL_DEV_ATTR_IS_VIRTUAL = 501U,

    ACL_DEV_ATTR_NPU_ARCH = 601U,
} aclrtDevAttr;

枚举项说明如下：

• ACL_DEV_ATTR_AICPU_CORE_NUM

  AI CPU数量。

• ACL_DEV_ATTR_AICORE_CORE_NUM

  AI Core数量。

• ACL_DEV_ATTR_CUBE_CORE_NUM

  Cube Core数量。

• ACL_DEV_ATTR_VECTOR_CORE_NUM

  Vector Core数量。

• ACL_DEV_ATTR_WARP_SIZE

  一个Warp里的线程数，在SIMT（单指令多线程，Single Instruction Multiple Thread）编程模型中，Warp是指执行相同指令的线程集合。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_THREAD_PER_VECTOR_CORE

  每个VECTOR_CORE上可同时驻留的最大线程数。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_UBUF_PER_VECTOR_CORE

  每个VECTOR_CORE上可以使用的最大Unified Buffer的大小，单位Byte。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_GRID_DIM_X

  Grid维度X的最大值，用于SIMT编程模型中线程块的网格配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

  说明：Grid表示线程块网格，由多个线程块（Thread Block）组成。Grid采用三维结构，其维度X、Y和Z分别表示不同维度下线程块的大小。线程块同样采用三维结构，其维度X、Y和Z分别表示线程块中三个维度的线程数。

• ACL_DEV_ATTR_MAX_GRID_DIM_Y

  Grid维度Y的最大值，用于SIMT编程模型中线程块的网格配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_GRID_DIM_Z

  Grid维度Z的最大值，用于SIMT编程模型中线程块的网格配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_BLOCK_PER_GRID

  每个Grid中Block的最大数量，用于SIMT编程模型中线程块的网格配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_THREADS_PER_BLOCK

  每个Block中线程的最大数量，用于SIMT编程模型中线程块的配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_BLOCK_DIM_X

  Block维度X的最大值，用于SIMT编程模型中线程块的配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_BLOCK_DIM_Y

  Block维度Y的最大值，用于SIMT编程模型中线程块的配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_MAX_BLOCK_DIM_Z

  Block维度Z的最大值，用于SIMT编程模型中线程块的配置。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，默认返回0。

• ACL_DEV_ATTR_TOTAL_GLOBAL_MEM_SIZE

  Device上的可用总内存，单位Byte。

• ACL_DEV_ATTR_SMP_ID

  SMP（Symmetric Multiprocessing） ID，用于标识设备是否运行在同一操作系统上。

• ACL_DEV_ATTR_PHY_CHIP_ID

  芯片物理ID。

• ACL_DEV_ATTR_SUPER_POD_DEVICE_ID

  SuperPOD Device ID表示超节点产品中的Device标识。

• ACL_DEV_ATTR_SUPER_POD_SERVER_ID

  SuperPOD Server ID表示超节点产品中的服务器标识。

• ACL_DEV_ATTR_SUPER_POD_ID

  SuperPOD ID表示集群中的超节点ID。

• ACL_DEV_ATTR_CUST_OP_PRIVILEGE

  表示查询自定义算子是否可以执行更多的系统调用权限。

  取值如下：

  • 0：自定义算子执行系统调用权限受控（例如不能执行Write操作）。
  • 1：自定义算子可以执行更多的系统调用权限。

  Ascend 950PR / Ascend 950DT 不支持该选项。

• ACL_DEV_ATTR_MAINBOARD_ID

  主板ID。

• ACL_DEV_ATTR_HD_CONNECT_TYPE

  Host和Device间的互联协议。

  取值如下：

  • 0：通过PCIe互联传输。
  • 1：通过HCCS（Huawei Cache Coherence System，华为缓存一致性系统）互联传输。
  • 2：通过UB（Unified Bus，统一总线）互联传输。

  仅 Ascend 950PR / Ascend 950DT 支持该选项。

  对于不支持该选项的产品型号，返回报错。

• ACL_DEV_ATTR_IS_VIRTUAL
  是否为昇腾虚拟化实例。

  • 0：不是昇腾虚拟化实例，是物理机。
  • 1：是昇腾虚拟化实例，可能是虚拟机或容器。
• ACL_DEV_ATTR_NPU_ARCH

  NPU的架构版本。

  产品型号和NPU架构版本的对应关系如下所示：

  • Ascend 950PR / Ascend 950DT ：3510
  • Atlas A3 训练系列产品 / Atlas A3 推理系列产品 ：2201
  • Atlas A2 训练系列产品 / Atlas A2 推理系列产品 ：2201
  • Atlas 200I/500 A2 推理产品 ：3002
  • Atlas 推理系列产品 ：2002
  • Atlas 训练系列产品 ：1001

了解AI Core、Cube Core、Vector Core的关系

为便于理解AI Core、Cube Core、Vector Core的关系，此处先明确Core的定义，Core是指拥有独立Scalar计算单元的一个计算核，通常Scalar计算单元承担了一个计算核的SIMD（单指令多数据，Single Instruction Multiple Data）指令发射等功能，所以我们也通常也把这个Scalar计算单元称为核内的调度单元。不同产品上的AI数据处理核心单元不同，当前分为以下几类：

• 当AI数据处理核心单元是AI Core：
  • 在AI Core内，Cube和Vector共用一个Scalar调度单元。

    此处以 Atlas 训练系列产品 为例。

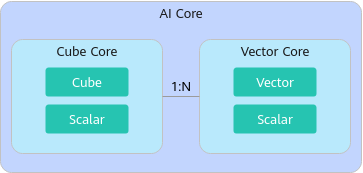

  • 在AI Core内，Cube和Vector都有各自的Scalar调度单元，因此又被称为Cube Core、Vector Core。这时，一个Cube Core和一组Vector Core被定义为一个AI Core，AI Core数量通常是以多少个Cube Core为基准计算的。

    此处以 Atlas A2 训练系列产品 / Atlas A2 推理系列产品 为例。

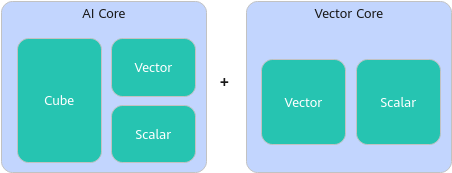

• 当AI数据处理核心单元是AI Core以及单独的Vector Core：AI Core和Vector Core都拥有独立的Scalar调度单元。

  此处以 Atlas 推理系列产品 为例。

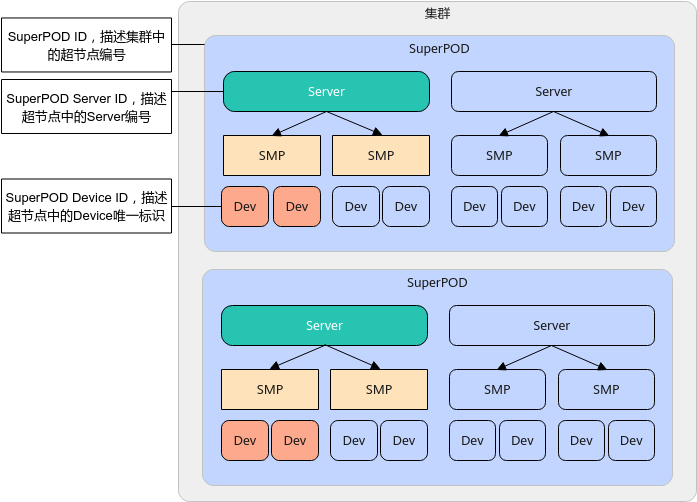

了解SuperPOD ID、SuperPOD Server ID、SuperPOD Device ID之间的关系
