4:2稀疏矩阵乘

功能介绍

4:2稀疏矩阵乘，又称Sparse Matmul。该场景下输入的原始左矩阵A、右矩阵B为稀疏矩阵，稀疏矩阵B中每4个元素中至少有2个为零元素；在进行Matmul计算前，用户需要自行对B矩阵进行4：2稠密化，即基于原始稀疏矩阵B在每4个元素中过滤掉2个零元素，使B矩阵稠密化为稠密矩阵；Sparse Matmul场景调用Matmul API完成A矩阵与4:2稠密化后的B矩阵的矩阵乘计算。Sparse Matmul可以跳过稀疏矩阵B中的零元素，仅对非零元素进行数据搬运存储和计算，从而减少矩阵乘计算时的内存占用和计算量，提升性能。

实现流程

  1. 数据预处理

    在计算前的数据准备阶段，用户自行对原始为稀疏矩阵的B矩阵完成稠密化，稠密过程请参考稠密算法说明。稠密化过程结束后，得到4:2稠密化后的右矩阵B和索引矩阵index，稠密化后的右矩阵B和索引矩阵index将作为Sparse Matmul场景的计算输入。

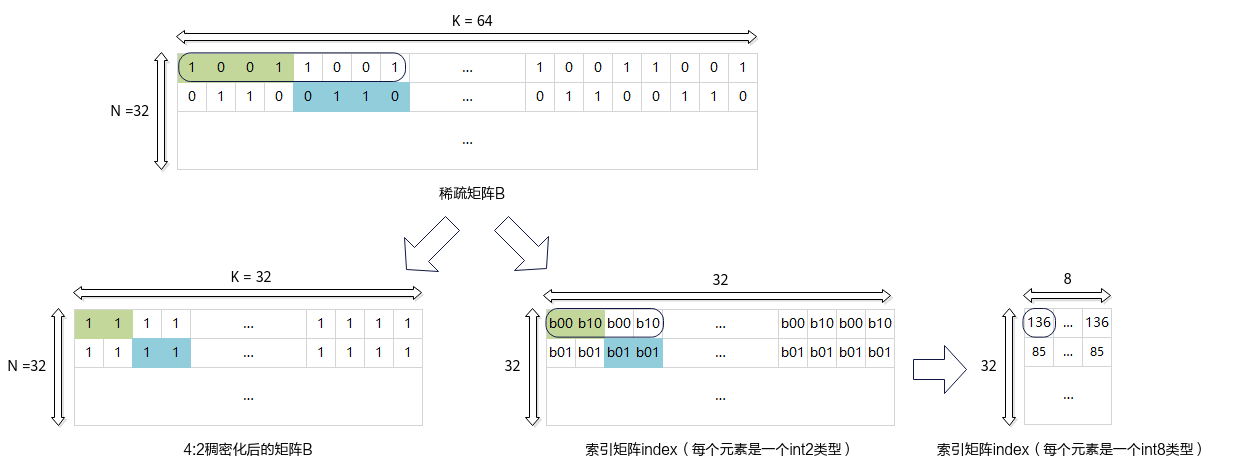

    图1 对原始稀疏矩阵B进行4:2稠密化过程示意图

    稠密化过程对于稀疏矩阵B的每4个元素，在索引矩阵index中生成2个2位索引，每个索引分别指向对应非零元素的相对位置，具体规则可参考稠密算法说明。稠密化过程生成的索引矩阵的数据类型为int2，索引矩阵在加载入Matmul前，需要拼成int8的数据类型。索引矩阵在一个int8的地址中的排布是逆序排布的，例如：索引矩阵1 2 0 1 0 2 1 0，在地址中的排布为1 0 2 1 0 1 2 0，其中1 0 2 1（对应索引矩阵前四位1 2 0 1）为一个int8，0 1 2 0（对应索引矩阵后四位0 2 1 0）为一个int8。

  2. 使能Sparse Matmul场景

    在Host侧，获取Tiling前需要通过SetSparse接口设置使能Sparse Matmul场景。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    auto ascendcPlatform = platform_ascendc::PlatformAscendC(context->GetPlatformInfo());
matmul_tiling::MatmulApiTiling tiling(ascendcPlatform);
tiling.SetAType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_INT8);
tiling.SetBType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_INT8);
tiling.SetCType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_INT32);
tiling.SetBiasType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_INT32);
// 设置使能Sparse Matmul场景
tiling.SetSparse(true);
... // 其他实现内容
optiling::TCubeTiling tilingData;
int ret = tiling.GetTiling(tilingData);

  3. 创建Matmul对象

    在Kernel侧创建Matmul对象时，通过MatmulType定义A、C、Bias的参数类型信息，包括：内存逻辑位置、数据格式、数据类型。通过SparseMatmulType类型定义B矩阵的参数类型，包括：B矩阵的内存逻辑位置、索引矩阵的内存逻辑位置、数据格式、数据类型等。
    1
2
3
4
5
6
7
8

    #include "lib/matmul_intf.h"

using A_TYPE = AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, ATYPE, false>;
// 使用SparseMatmulType定义B矩阵的参数类型信息
using B_TYPE = AscendC::SparseMatmulType<AscendC::TPosition::GM, AscendC::TPosition::GM, CubeFormat::ND, BType, true>;
using C_TYPE = AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, CType>;
using BIAS_TYPE =  AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, BiasType>;
AscendC::Matmul<A_TYPE, B_TYPE, C_TYPE, BIAS_TYPE, CFG_MDL> mm;

  4. 设置索引矩阵

    通过SetSparseIndex接口传入稠密化过程中生成的索引矩阵。
    mm.SetTensorA(gm_a);    // 设置左矩阵A
mm.SetTensorB(gm_b);    // 设置右矩阵B
mm.SetSparseIndex(gm_index); // 传入稠密化过程中生成的索引矩阵
mm.SetBias(gm_bias);    // 设置Bias

  5. 完成矩阵乘操作

    在Kernel侧，基于步骤4加载的索引矩阵，完成矩阵乘操作。Matmul API内部完成对A矩阵的稠密化，即根据索引矩阵从A矩阵的每4个元素中，选择2个对应位置元素参与计算。
    1
2
3
4
5
6

    // 调用Iterate和GetTensorC或IterateAll接口完成矩阵乘计算
while (mm.Iterate()) {
    mm.GetTensorC(gm_c);
}
// mm.IterateAll(gm_c);
mm.End();

参数说明

表1 SparseMatmulType类型参数说明

参数

说明

POSITION

内存逻辑位置。

B矩阵仅支持设置为TPosition::GM。

INDEX_POSITION

索引矩阵内存逻辑位置。

仅支持设置为TPosition::GM。

CubeFormat

数据的物理排布格式，详细介绍请参考数据格式。

B矩阵支持设置为CubeFormat::ND，CubeFormat::NZ。

TYPE

B矩阵仅支持设置为int8_t数据类型。

ISTRANS

是否开启使能矩阵转置的功能。

当前只支持取值为true，表示开启使能矩阵转置的功能。

LAYOUT

表征数据的排布。Sparse Matmul场景仅支持取值为LAYOUT::NONE。

NONE：默认值，表示不使用BatchMatmul。

IBSHARE

是否使能IBShare（IntraBlock Share）。IBShare的功能是能够复用L1 Buffer上相同的A矩阵或B矩阵数据。当A矩阵和B矩阵同时使能IBShare时，表示L1 Buffer上的A矩阵和B矩阵同时复用。

Sparse Matmul场景当前仅支持该参数取值为false，表示不使能IBShare。

使用场景

左矩阵A为稀疏矩阵、右矩阵B为4:2稠密化后的矩阵的Matmul计算场景。

约束说明

调用示例

Sparse Matmul场景的完整样例请参考Sparse Matmul场景的算子样例。
