功能介绍

矩阵乘输出的Channel拆分，又称ChannelSplit。指当Matmul计算结果C矩阵的格式为NZ时，C矩阵采用分形存储，关于NZ格式的详细内容请参考数据格式。当C矩阵的物理排布格式为NZ、数据类型为float时，默认情况下，每个分形内部包含16*16个元素，即分形的大小为16*16。ChannelSplit的功能为将此场景下C矩阵的每个16*16的分形切分为16*8的分形，使得C矩阵按照16*8的分形进行存储。

由于1个float类型数据的大小为4字节，16*8的分形在内轴满足32字节对齐，内轴上的数据量与一条NPU矢量计算指令处理的数据单元一致，这便于后续的其它计算。ChannelSplit功能默认不启用，用户需通过设置MatmulConfig中的isEnableChannelSplit参数为true来开启此功能。

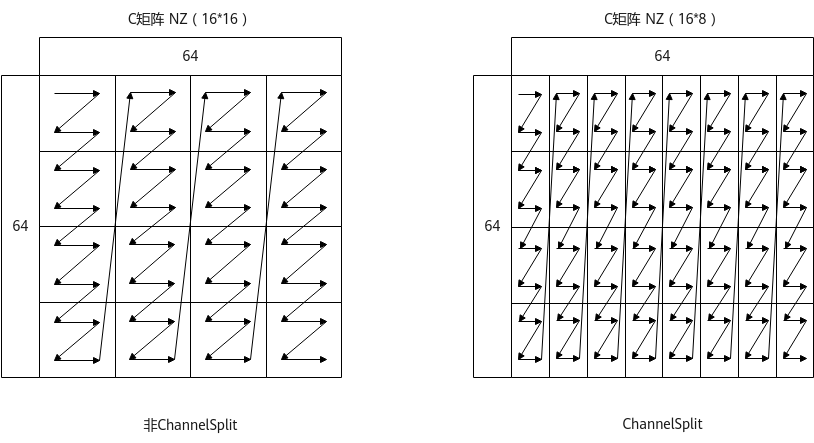

图1 ChannelSplit功能示意图

使用场景

对于NZ格式、float类型的C矩阵，需要按16*8的分形存储时，使用该功能。

约束说明

开启ChannelSplit功能需满足：

C矩阵的数据排布格式为CubeFormat::NZ。
C矩阵的数据类型为float。
C矩阵的内存逻辑位置为Global Memory。

调用示例


           // 指定获取和修改的MatmulConfig模板
constexpr static MatmulConfigMode configMode = MatmulConfigMode::CONFIG_NORM;
// 修改模板参数isEnableChannelSplit=true，开启该MatmulConfig模板的ChannelSplit功能
constexpr static MatmulFuncParams funcParamsChannelSplit{
    false, false, false, false, 0, IterateOrder::ORDER_M, ScheduleType::INNER_PRODUCT, true, false, false, false, true/*isEnableChannelSplit*/
};
constexpr static MatmulConfig MM_CFG = GetMMConfig<configMode>(funcParamsChannelSplit);
Matmul<A_TYPE, B_TYPE, C_TYPE, BIAS_TYPE, MM_CFG> mm;

// 常规Matmul计算，最后输出分形为16*8
REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm);
mm.SetTensorA(gm_a);
mm.SetTensorB(gm_b);
mm.SetBias(gm_bias);
mm.IterateAll(gm_c);
