多核对齐切分

功能介绍

为了实现多核并行，提升计算效率，需要将矩阵数据进行切分，分配到不同的核上进行处理。主要的切分策略有切分K轴和不切分K轴两种。

不切分K轴、仅切分M、N轴的策略如下：

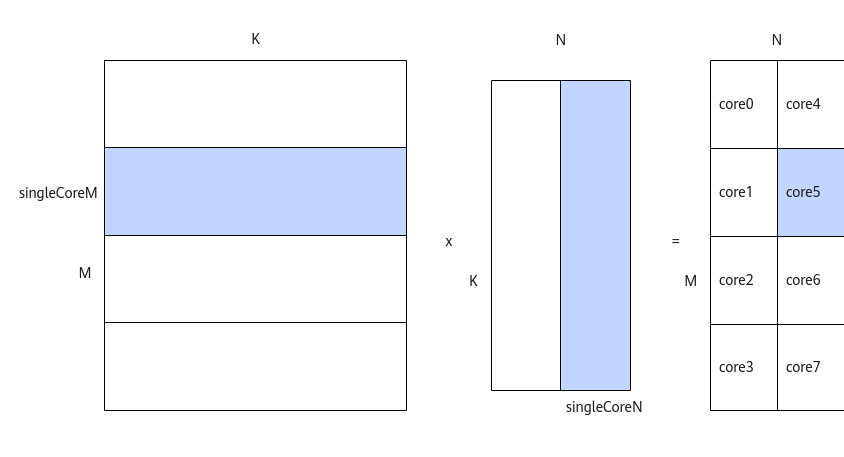

比如，下图中共有8个核参与计算，将A矩阵沿着M轴划分为4块，将B矩阵沿着N轴切分为两块，单核上仅处理某一分块（比如图中绿色部分为core5上参与计算的数据）：SingleCoreM * K大小的A矩阵分块和SingleCoreN * K大小的B矩阵分块相乘得到SingleCoreM * SingleCoreN大小的C矩阵分块。

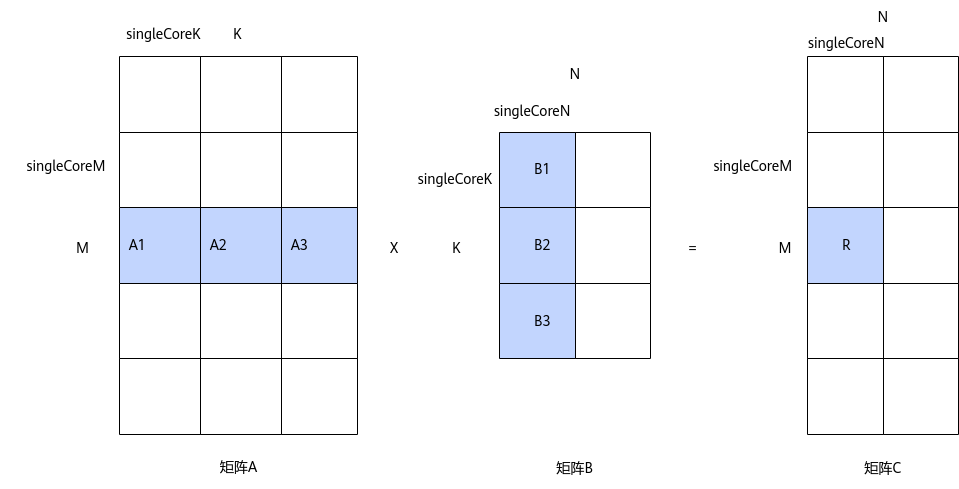

切分M、N、K轴的策略如下图所示：

比如下图中，C矩阵中的R矩阵块，是通过A1*B1+A2*B2+A3*B3累加得到的，其中，A1*B1、A2*B2、A3*B3可在多个核上并行计算。

上述的切分策略会在Tiling参数中体现，比如SingleCoreM、SingleCoreN、SingleCoreK，开发者在host侧通过调用API自动获取Tiling参数，与单核场景的不同的是，多核Tiling需要使用MultiCoreMatmulTiling构造多核Tiling对象，并通过SetDim接口设置Matmul计算所用的核数。注意：这里设置的核数为Matmul计算可用的核数，仅在多核场景下设置，用于计算tiling参数；SetBlockDim为整个算子计算所用核数，是实际会加载的核数，是必须设置的。SetBlockDim的设置规则请参考blockDim的说明。SetDim的设置规则如下：
  • 纯Cube模式（只有矩阵计算）场景，本节内容以纯Cube模式举例。

    SetDim设置当前AI处理器可用的核数，通过Tiling计算得到执行Matmul计算实际使用的核数，实际使用的核数小于等于AI处理器可用的核数。SetBlockDim按照实际使用的核数由用户进行配置。

  • MIX模式（包含矩阵计算和矢量计算）的设置规则请参考MIX场景核数设置规则。

使用场景

多核处理Matmul矩阵计算场景。

约束说明

无

调用示例

该场景的关键代码示例如下。Matmul多核对齐场景的完整样例请参考：多核切M、N的样例：Matmul多核Kernel直调样例；多核切K的样例：多核切K场景的算子样例。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

// 构造多核Tiling对象
auto ascendcPlatform = platform_ascendc::PlatformAscendCManager::GetInstance(socVersion);
matmul_tiling::MultiCoreMatmulTiling cubeTiling(*ascendcPlatform);
// 仅包含Cube计算的算子，设置可参与矩阵乘运算的核数为当前AI处理器上的Cube核数
cubeTiling.SetDim(ascendcPlatform.GetCoreNumAic());
cubeTiling.SetAType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
cubeTiling.SetBType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
cubeTiling.SetCType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);
cubeTiling.SetBiasType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);
cubeTiling.SetOrgShape(M, N, K);
cubeTiling.SetShape(M, N, K);
cubeTiling.EnableBias(isBias);
optiling::TCubeTiling tilingData;
// 获取Tiling参数
int ret = tiling.GetTiling(tilingData);    // if ret = -1, gen tiling failed
