Batch Matmul基础功能

功能介绍

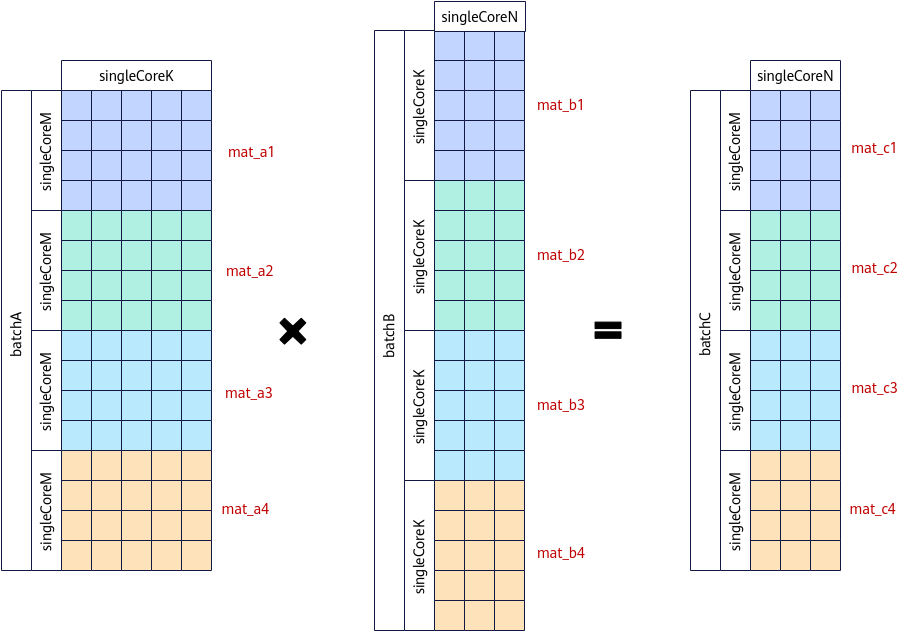

Batch Matmul是指批量处理Matmul计算的场景。该场景对外提供了IterateBatch的调用接口，调用一次IterateBatch，可以计算出多个singleCoreM * singleCoreN大小的C矩阵。

Matmul单次计算的过程需要搬入和搬出数据，当进行多次Matmul计算且单次Matmul计算的输入shape较小时，搬运开销在整体耗时中占比较大。通过IterateBatch接口批量处理Matmul，可以有效提升带宽利用率。

Batch Matmul当前支持4种Layout类型：BSNGD、SBNGD、BNGS1S2、NORMAL（BMNK的数据排布格式），相关数据排布格式请参考IterateBatch。

使用场景

Matmul计算需要计算出多个singleCoreM * singleCoreN大小的C矩阵，且单次Matmul计算处理的shape较小。

约束说明

• 只支持Norm模板。
• 对于BSNGD、SBNGD、BNGS1S2 Layout格式，输入A、B矩阵按分形对齐后的多Batch数据总和应小于L1 Buffer的大小；对于NORMAL Layout格式没有这种限制，但需通过MatmulConfig配置batchMode参数，即输入A、B矩阵多Batch数据大小与L1 Buffer的大小关系；
• 对于BSNGD、SBNGD、BNGS1S2 Layout格式，称左矩阵、右矩阵的G轴分别为ALayoutInfoG、BLayoutInfoG，则ALayoutInfoG / batchA = BLayoutInfoG / batchB；对于NORMAL Layout格式，batchA 、batchB必须满足倍数关系。
• 如果接口输出到Unified Buffer上，输出C矩阵大小BaseM*BaseN应小于分配的Unified Buffer内存大小。
• 对于BSNGD、SBNGD Layout格式，输入输出只支持ND格式数据。对于BNGS1S2、NORMAL Layout格式， 输入支持ND/NZ格式数据。
• Batch Matmul不支持量化/反量化模式，即不支持SetQuantScalar、SetQuantVector接口。
• BSNGD场景，不支持一次计算多行SD，需要算子程序中循环计算。
• 异步模式不支持IterateBatch搬运到Unified Buffer上。
• 模板参数enableMixDualMaster（默认取值为false）设置为true，即使能MixDualMaster（双主模式）场景时，不支持Batch Matmul。
• 在batch场景，A矩阵、B矩阵支持half/float/bfloat16_t/int8_t数据类型，不支持int4b_t数据类型。

调用示例

以下是NORMAL数据排布格式的Batch Matmul调用示例。BSNDG数据排布格式的Batch Matmul完整示例请参考BatchMatmul样例。

• Tiling实现

  使用SetBatchInfoForNormal设置A/B/C的M/N/K轴信息和A/B矩阵的BatchNum数。

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

  auto ascendcPlatform = platform_ascendc::PlatformAscendC(context->GetPlatformInfo()); matmul_tiling::MultiCoreMatmulTiling tiling(ascendcPlatform); int32_t M = 32; int32_t N = 256; int32_t K = 64; tiling->SetDim(1); tiling->SetAType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16); tiling->SetBType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16); tiling->SetCType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT); tiling->SetBiasType(matmul_tiling::TPosition::GM, matmul_tiling::CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT); tiling->SetShape(M, N, K); tiling->SetOrgShape(M, N, K); tiling->EnableBias(true); tiling->SetBufferSpace(-1, -1, -1); constexpr int32_t BATCH_NUM = 3; tiling->SetBatchInfoForNormal(BATCH_NUM, BATCH_NUM, M, N, K); // 设置矩阵排布 tiling->SetBufferSpace(-1, -1, -1); optiling::TCubeTiling tilingData; int ret = tiling.GetTiling(tilingData);

• Kernel实现
  • 创建Matmul对象。

    通过MatmulType设置输入输出的Layout格式为NORMAL。

    1 2 3 4 5 6 7 8

    #include "lib/matmul_intf.h" typedef AscendC::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, half, false, LayoutMode::NORMAL> aType; typedef AscendC::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, half, true, LayoutMode::NORMAL> bType; typedef AscendC::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, float, false, LayoutMode::NORMAL> cType; typedef AscendC::MatmulType <AscendC::TPosition::GM, CubeFormat::ND, float> biasType; constexpr MatmulConfig MM_CFG = GetNormalConfig(false, false, false, BatchMode::BATCH_LESS_THAN_L1); AscendC::Matmul<aType, bType, cType, biasType, MM_CFG> mm;

  • 初始化操作。

    1	REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling); // 初始化matmul对象

  • 设置左矩阵A、右矩阵B、Bias。

    1 2 3

    mm.SetTensorA(gm_a); // 设置左矩阵A mm.SetTensorB(gm_b); // 设置右矩阵B mm.SetBias(gm_bias); // 设置Bias

  • 完成矩阵乘操作。左矩阵每次计算batchA个MK数据，右矩阵每次计算batchB个KN数据。

    1	mm.IterateBatch(gm_c, batchA, batchB, false);

  • 结束矩阵乘操作。

    mm.End();
