AI Core是昇腾AI处理器的计算核心，昇腾AI处理器内部有多个AI Core。本章节将介绍AI Core的并行计算架构抽象，该抽象架构屏蔽了不同硬件之间的差异。使用Ascend C进行编程时，基于抽象硬件架构，可以简化硬件细节，显著降低开发门槛。如需了解更详细的硬件架构信息或者原理，请参考硬件架构与数据处理原理。

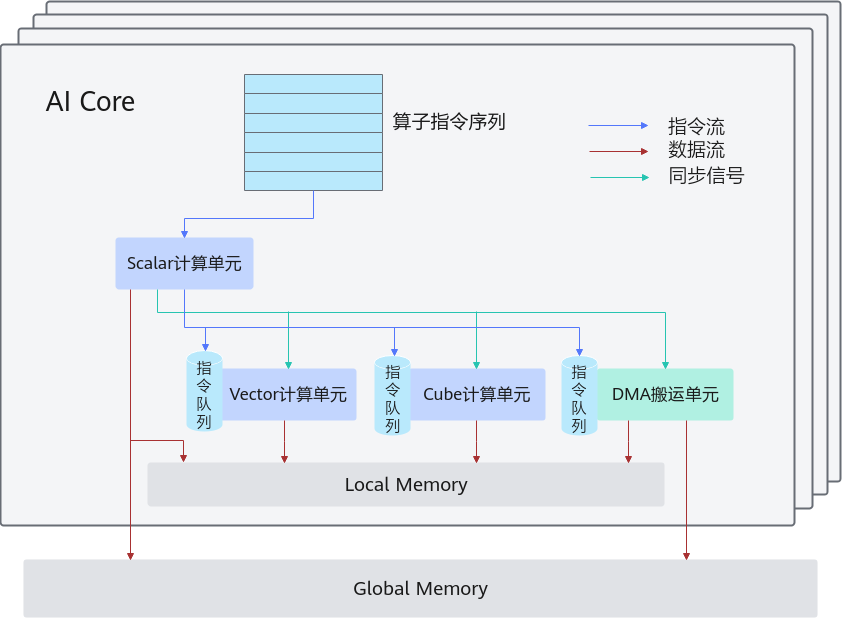

图1 抽象硬件架构

AI Core中包含计算单元、存储单元、搬运单元等核心组件。

计算单元包括了三种基础计算资源：Cube计算单元、Vector计算单元和Scalar计算单元。
存储单元包括内部存储和外部存储：
- AI Core的内部存储，统称为Local Memory，对应的数据类型为LocalTensor。
- AI Core能够访问的外部存储称之为Global Memory，对应的数据类型为GlobalTensor。
DMA（Direct Memory Access）搬运单元：负责数据搬运，包括Global Memory和Local Memory之间的数据搬运，以及不同层级Local Memory之间的数据搬运。

AI Core内部核心组件及组件功能详细说明如下表。

表1 AI Core内部核心组件
组件分类	组件名称	组件功能
计算单元	Scalar	执行地址计算、循环控制等标量计算工作，并把向量计算、矩阵计算、数据搬运、同步指令发射给对应单元执行。
	Vector	负责执行向量运算。
	Cube	负责执行矩阵运算。
存储单元	Local Memory	AI Core的内部存储。
搬运单元	DMA（Direct Memory Access）	负责数据搬运，包括Global Memory和Local Memory之间的数据搬运以及不同层级Local Memory之间的数据搬运。

开发者在理解硬件架构的抽象时，需要重点关注如下异步指令流、同步信号流、计算数据流三个过程：

AI Core内部的异步并行计算过程：Scalar计算单元读取指令序列，并把向量计算、矩阵计算、数据搬运指令发射给对应单元的指令队列，向量计算单元、矩阵计算单元、数据搬运单元异步的并行执行接收到的指令。该过程可以参考图1中蓝色箭头所示的指令流。
不同的指令间有可能存在依赖关系，为了保证不同指令队列间的指令按照正确的逻辑关系执行，Scalar计算单元也会给对应单元下发同步指令。各单元之间的同步过程可以参考图1中的绿色箭头所示的同步信号流。
AI Core内部数据处理的基本过程：DMA搬入单元将数据从Global Memory搬运到Local Memory，Vector/Cube计算单元完成数据计算，并把计算结果写回Local Memory，DMA搬出单元把处理好的数据从Local Memory搬运回Global Memory。该过程可以参考图1中的红色箭头所示的数据流。
