AWB 统计信息包含全局统计信息和区域统计信息。
- 全局统计信息：整幅图像的 R、G、B 均值，以及有效统计点的个数。
- 区域统计信息：最大支持图像的 32x32 分块，每个分块均可以输出 R、G、B 均值，以及有效统计点的个数。
AWB 中统计的有效点，除了要满足配置的 RGB 上限与下限要求外（black_level，white_level），像素点颜色还需要满足配置的有效像素颜色空间，具体如下图所示，绿色区块内的为有效像素的颜色范围。

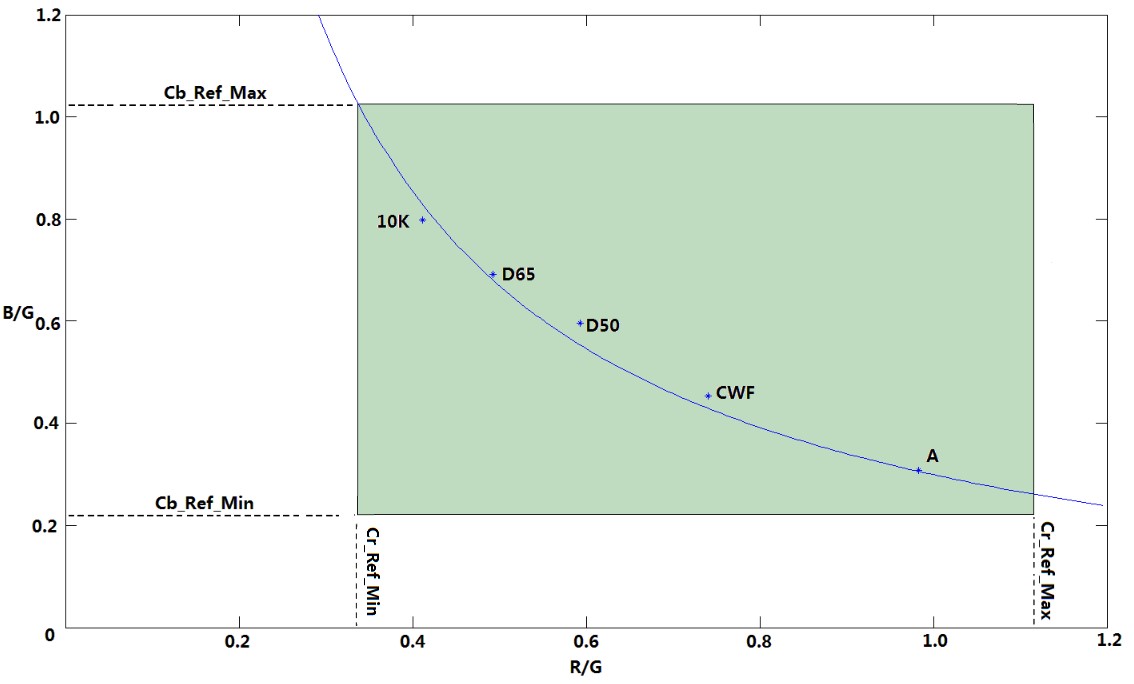

图1 AWB有效像素颜色空间
AWB 统计的有效像素区域是一个四边形，其中上下左右四个边界由 cr_ref_min/max, cb_ref_min/max 这 4 个参数决定，它们代表了允许的 r/g, b/g 的最大与最小值。
