案例介绍

本案例对分组Matmul即GroupedMatmul算子的per-token量化场景进行性能分析和优化，GroupedMatmul算子计算过程（通过python代码表达）为：

offset = 0
for i in range(g):
mmOut = x[offset:offset + groupList[i]] * weight[i] + bias[i]
y[offset:offset + groupList[i]] = Gelu(mmOut * scale[i] * pertokenScale[offset:offset + groupList[i]])
offset += groupList[i]

验证平台为Atlas A2 训练系列产品/Atlas 800I A2 推理产品/A200I A2 Box 异构组件。

优化分析以如下算子规格为例：

表1 算子规格
input	shape	data type	format
x	(1024,1024)	int8	ND
weight	(8,1024,8192)	int8	NZ
bias	(8,8192)	int32	ND
groupList	8	int64	ND
scale	(8,8192)	float	ND
pertokenScale	1024	float	ND
y	(1024,8192)	float16	ND

主要介绍以下优化方法：

对于Vector计算占比较高（Vector Bound）的场景，将AI Core中的AIC核和AIV核启动比例设置为1:2；
优化CV并行流水，减少Cube和Vector计算间的空闲等待时间；
优化Vector计算流水，提高Vector并行计算速度。

获取性能数据

固定8核测试，即当前性能和后续优化tiling中blockDim固定设置为8。

通过msProf算子调优工具获取算子性能数据：

获取真实环境执行的性能数据（指令的cycle占比数据ArithmeticUtilization.csv），包含各个流水的占比情况；
获取仿真性能数据（指令流水图），包含各个流水的占用区间，可观察流水间依赖情况，从而优化并行效率。

分析主要瓶颈点

固定8核进行测试的情况下，通过msprof op命令获取指令的cycle占比数据如下：

图1 指令的cycle占比数据ArithmeticUtilization.csv（性能总耗时为218.1us）

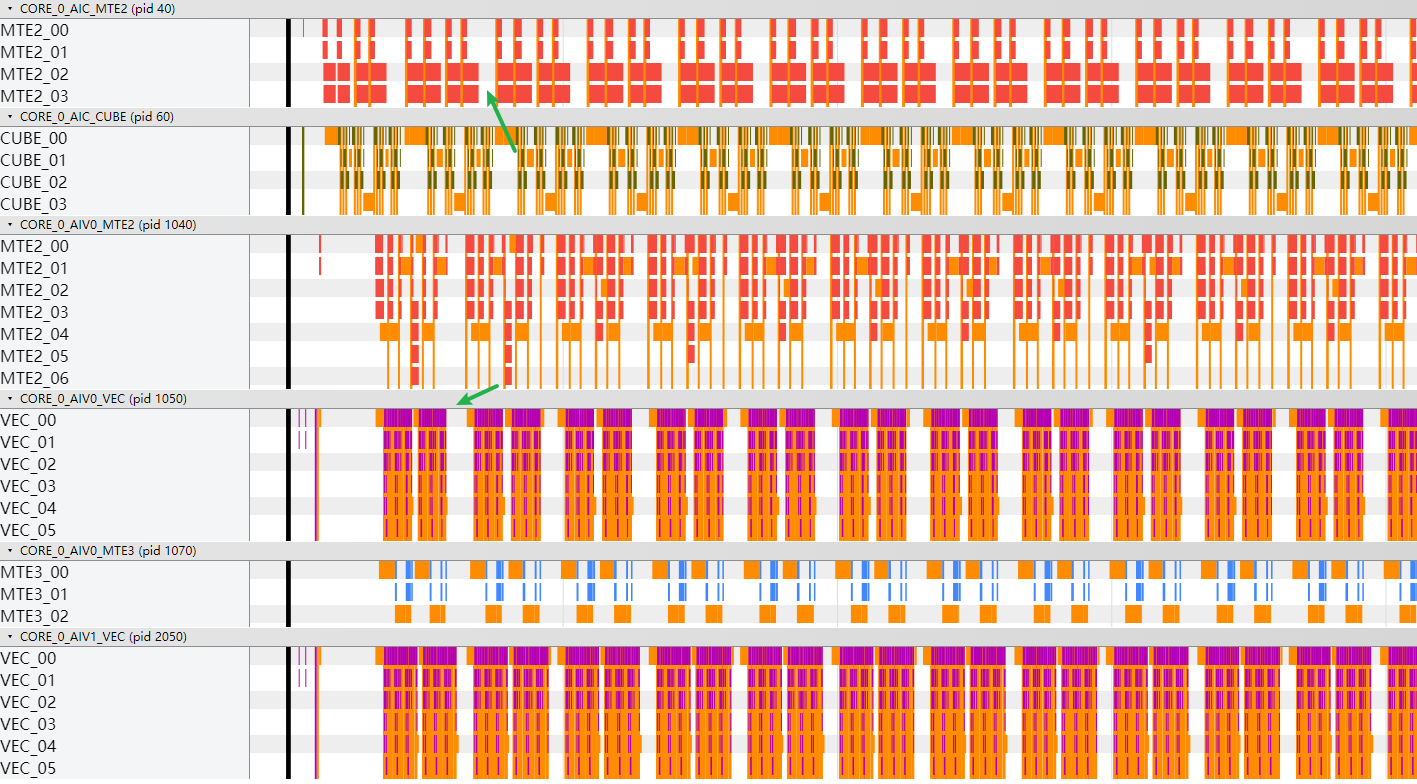

通过msprof op simulator获取到的指令流水图如下图所示：

图2 指令流水图

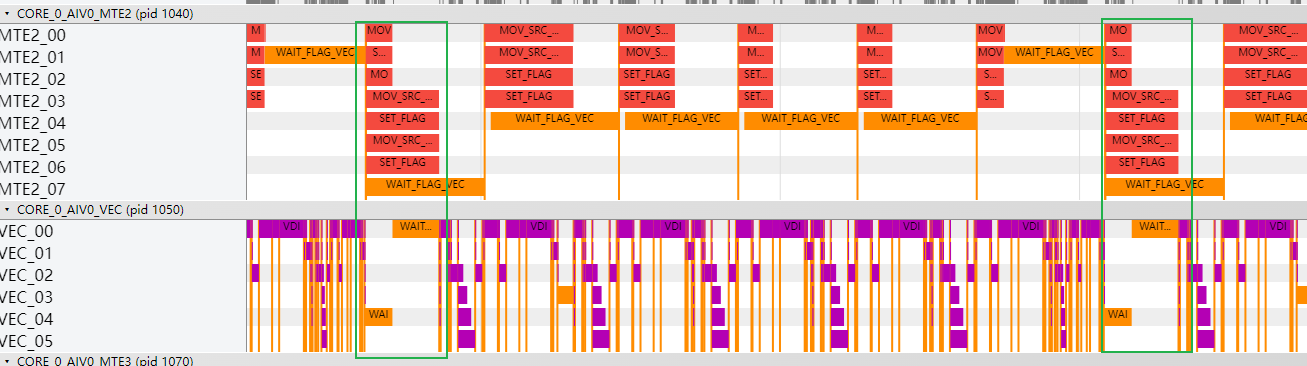

结合上述两种数据（真实数据和仿真数据）进行性能分析：

Vector计算bound，当前为减少核启动开销设置为1:1；
实际优化过程中，对上述问题进行优化、Vector计算占比下降后，Cube和Vector计算各自都有间隙，相互之间都有等待耗时；
Vector计算没有开启double buffer，计算和数据搬运部分没有并行。

设计优化方案

将AI Core中的AIC核和AIV核启动比例设置为1:2。每次AIC输出的数据，由两个AIV并行计算对应的反量化和激活函数；在Vector侧代码的循环里，AIV0和AIV1交替进行计算（前提条件，循环次数不为1）。代码示例如下：

uint32_t vecCount = 0;
uint32_t taskRation = GetTaskRation();
for (uint32_t offsetN = 0; offsetN < curCubeSingleN; offsetN += mnConfig.baseN) {
    if (unlikely(offsetN + mnConfig.baseN >= curCubeSingleN)) {
        curVecBaseN = curCubeSingleN - offsetN;
    }
    uint32_t alignBaseN = Ceil(curVecBaseN, uint32_t(8)) * 8;  //  8: num int32_t in 32B ub block
    DataCopyScale(curVecBaseN, alignBaseN, scaleOffset + offsetN);
    uint32_t curVecBaseM = vecBaseM;
    uint64_t mmOutOffset = mnConfig.workSpaceOffset + offsetN * mnConfig.baseM;
    CrossCoreWaitFlag(SYNC_AIC_TO_AIV);
    for (uint32_t offsetM = 0; offsetM < curCubeSingleM; offsetM += vecBaseM) {
         vecCount++;
        if (vecCount % taskRation != subBlockIdx) {
            continue;  // AIV0和AIV1交替进行计算
        }
        if (unlikely(offsetM + vecBaseM >= curCubeSingleM)) {
            curVecBaseM = curCubeSingleM - offsetM;
        }
        // 使用AscendDequant接口做perchannel反量化
        LocalTensor<cT::T> mmOutLocal = vecInQueue.AllocTensor<cT::T>();
        DataCopyPad2D(mmOutLocal, mmOutGm[mmOutOffset + offsetM * curVecBaseN],
                      curVecBaseM, curVecBaseN, curVecBaseN);
        vecInQueue.EnQue(mmOutLocal);
        ComputeDequantAndActivate(mnConfig, curVecBaseM, alignBaseN, curVecBaseN, offsetM);
        LocalTensor<DTYPE_Y> yLocal = vecOutQueue.DeQue<DTYPE_Y>();
        DataCopyPad2D(yGm[outOffset + offsetM * tiling->n + offsetN], yLocal,
                      curVecBaseM, curVecBaseN, alignBaseN, tiling->n);
        vecOutQueue.FreeTensor(yLocal);
    }
    ...

AIC和AIV启动比例设置为1:2后，出现Cube和Vector计算各自都有间隙、相互之间都有等待耗时的情况。分析原因是因为Vector和Cube计算存在使用一份workspace进行数据传递的场景，通过4份workspace的方案进行优化：host按4倍baseM * baseN申请workspace，Cube侧代码在计算前可以跳过前4轮的等待。

if ASCEND_IS_AIC {
    if (cubeCount >= tiling->parallNum) {  // tiling->parallNum设置为4
        CrossCoreWaitFlag(SYNC_AIV_TO_AIC);
    }
    mm.SetOrgShape(mnConfig.m, tiling->n, tiling->k);
    mm.SetSingleShape(curSingleM, curSingleN, tiling->k);
    mm.SetTensorA(xGm[xOffset]);
    auto weightSlice = weightGm[weightOffset];
    if (mnConfig.blockDimM == 1) {
        weightSlice.SetL2CacheHint(CacheMode::CACHE_MODE_DISABLE);
    }
    mm.SetTensorB(weightSlice);
    uint64_t worskspaceOffset = mnConfig.workSpaceOffset;
    while (mm.Iterate()) {
        mm.GetTensorC(mmOutGm[worskspaceOffset], 0, true);
        CrossCoreSetFlag<2, PIPE_FIX>(SYNC_AIC_TO_AIV);
        worskspaceOffset += (mnConfig.baseM * mnConfig.baseN);
    }
}
cubeCount++;

Vector计算开启double buffer，InitBuffer指定分配内存块个数为2。

pipe->InitBuffer(scaleInQueue, 2, tiling->mmTilingData.baseN * sizeof(DTYPE_SCALE));
pipe->InitBuffer(perTokenScaleInQueue, 2, tiling->mmTilingData.baseM * sizeof(float));
pipe->InitBuffer(vecInQueue, 2, tiling->ubCalSize * sizeof(cT::T));
pipe->InitBuffer(vecOutQueue, 2, tiling->ubCalSize * sizeof(DTYPE_Y));

验证优化方案性能收益

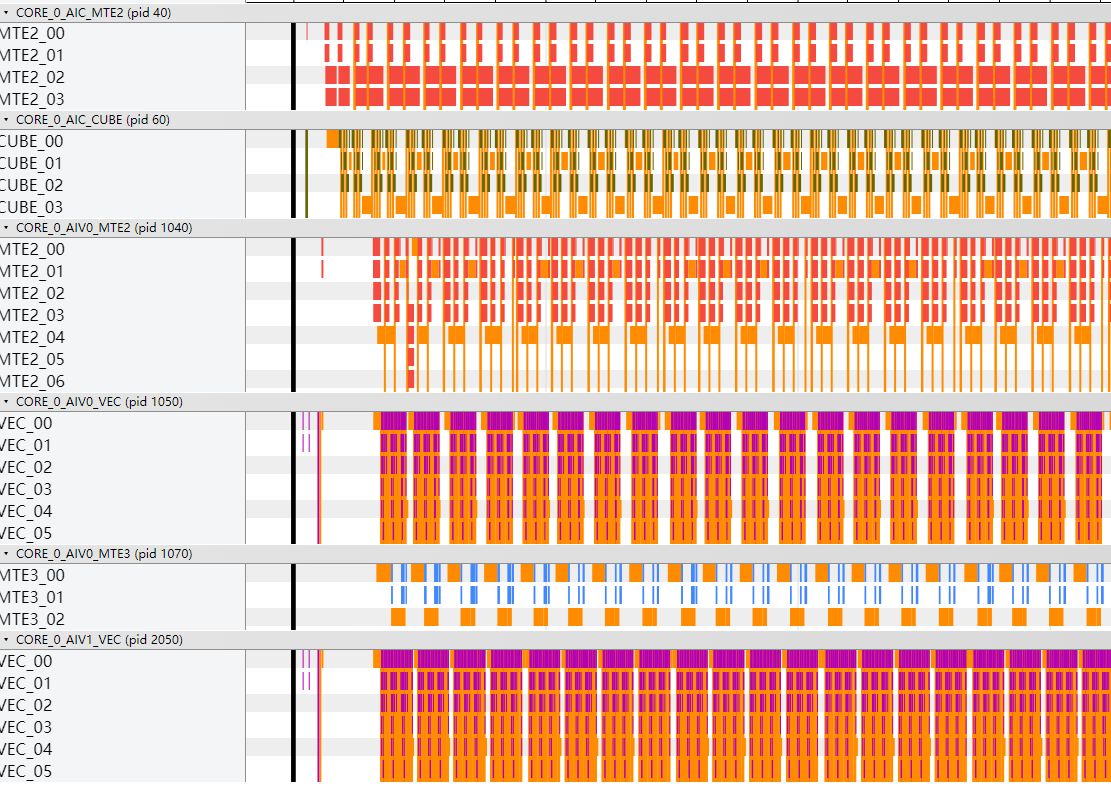

将AI Core中的AIC和AIV启动比例设置为1:2后，执行总耗时从218.1us下降为154.2us。指令流水图显示Cube计算间等待变小。

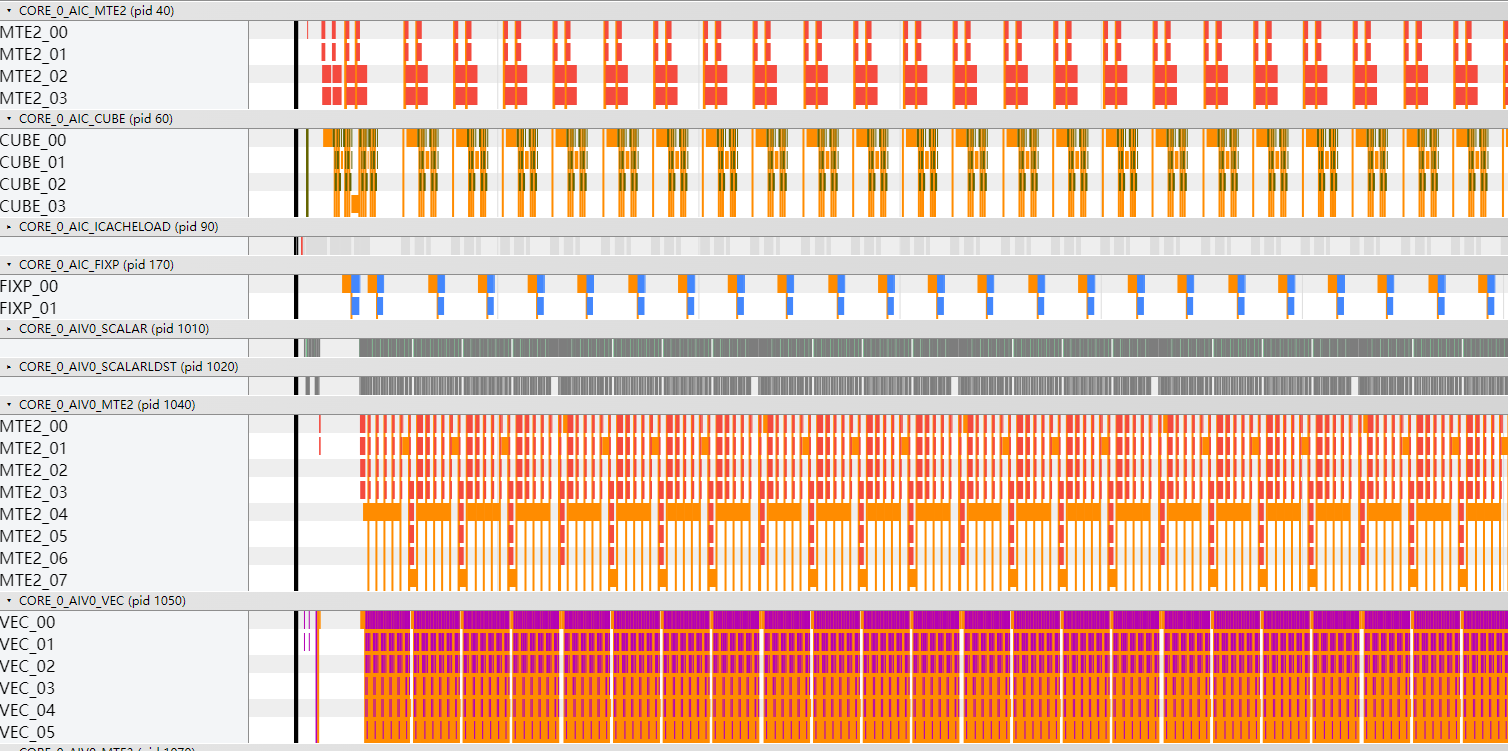

如上图所示，Vector计算已经不处于bound状态，但Cube和Vector计算都有间隙，没有用满（上述两个箭头的位置）。分析原因如下：

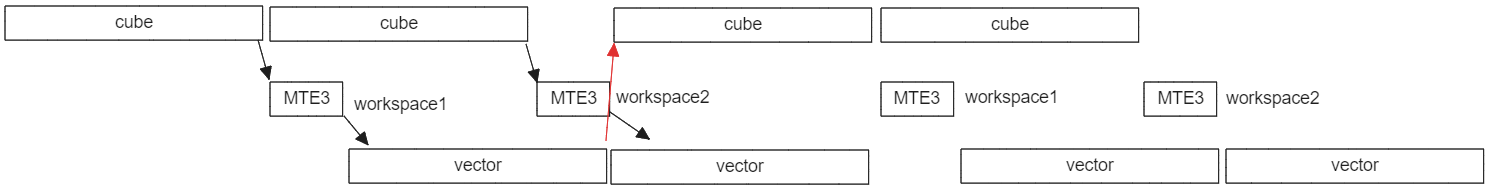

Vector计算在等Cube计算输出的数据，Cube侧需要等Vector计算完释放workspace以存放下一轮的计算结果，当前为了让Cube、Vector计算流水并行，workspace用了两份空间：

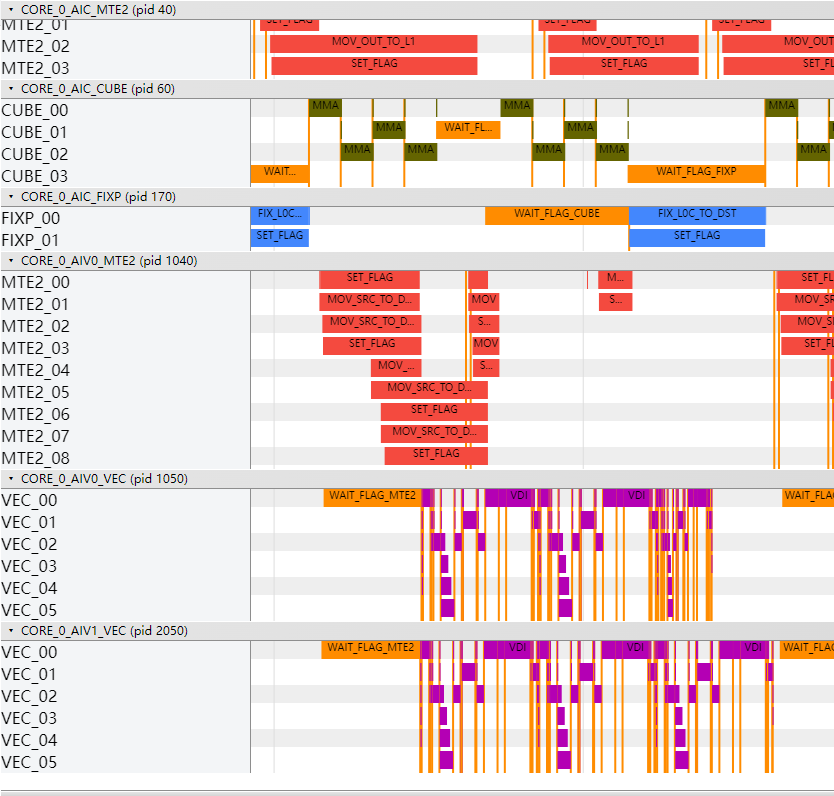

因为Vector和Cube计算存在使用一份workspace进行数据传递的场景，存在数据依赖，所以会有等待的间隔。

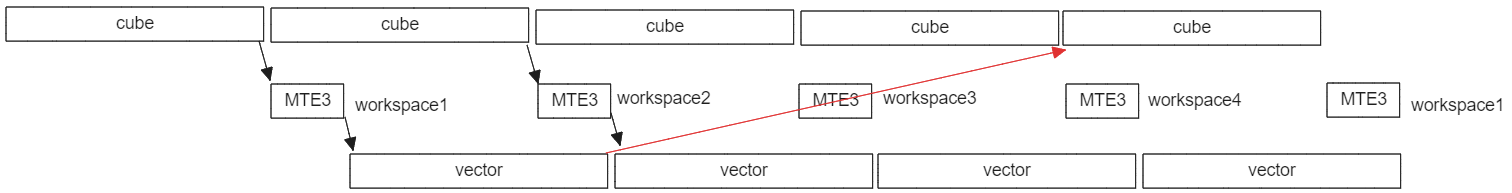

可以采用4份workspace进行优化：

优化后，总耗时由154.2us下降为131.8us。指令流水图显示Vector、Cube计算各自间隙明显减小。
Vector计算开启double buffer，优化后执行总耗时从131.8us下降为128.1us。

总结

在Vector计算为主要瓶颈点时，将AI Core中的AIC核和AIV核启动比例设置为1:2；
Cube、Vector计算时间接近，且两者都有因相互等待导致的间隙时，采用4份workspace优化；
观察数据搬运是否与计算相互掩盖，多轮计算没有数据依赖，且buffer够大时，开启double buffer，增加并行效率。
