【优先级】高

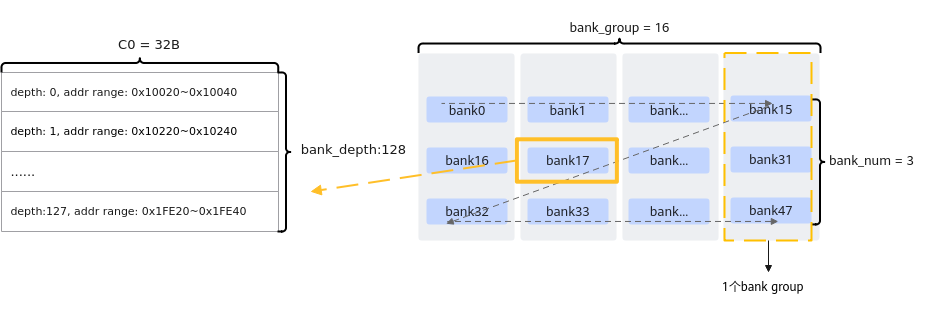

【描述】Unified Buffer中bank结构如下图所示。UB总大小（假设为192K）会被分成48个bank：每个bank由128（bank_depth）行，长度为32B（C0）的二维结构组成；bank间组成为16个bank group（bank_group = 16），每个group有3个bank（bank_num = 3，bank15，bank31，bank47组成一个bank group），即bank_group * bank_num的二维结构。

图1 bank结构示意图

Vector单元每拍（一拍为一个指令周期）能够从每个bank group中读取一行数据，因此每拍最多能够读取16组 * C0（32B）= 512B数据。Vector单元每拍能够向每个bank group中写入一行数据，因此每拍最多能够写入16组 * C0（32B）= 512B数据。当多个操作尝试同时访问同一个bank或者bank group时，可能会发生bank冲突，这种冲突会导致访问排队，降低性能。

bank冲突会出现在以下三种场景：

读写冲突：在同时读写的时候，读口与写口在操作同一个bank时会发生bank冲突。
写写冲突：同时写一块bank group时，会发生bank冲突。
读读冲突：同时读一块bank group时，会发生bank冲突。

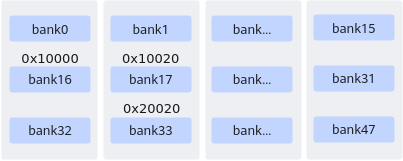

假设，0x10000地址在bank16上，0x10020在bank17上，0x20020在bank33上，如下图所示：

图2 地址分配示意图

读写冲突，Vector指令的输入输出地址之间，当src/dst同时读写到同一个bank时会造成读写冲突，示例如下：

表1 读写冲突示例
序号	src0地址	src1地址	bank	bank_group	结论
示例1	0x10020	0x10000	bank_id0 != bank_id1	bank_group_id0 != bank_group_id1	根据地址计算，src0和src1，分别属于bank16和bank17，故无冲突。
示例2	0x10020	0x10E20	bank_id0 == bank_id1	bank_group_id0 == bank_group_id1	src0和src1的地址都在bank17，故存在冲突。

写写冲突，Vector指令一拍可同时写8个datablock，当datablock0~datablock7同时写到一个bank_group时会造成写写冲突，举例如下：

表2 写写冲突示例
序号	dst地址	blk_stride	block0_addr	block1_addr	block2_addr	...	结论
示例1	0x1FE00	16	0x1FE00	0x20000	0x20200	...	8个datablock均在一个bank group下，故全部冲突，8拍完成一个repeat。
示例2	0x1FE00	8	0x1FE00	0x1FF00	0x20000	...	datablock0和datablock2在一个bank group，存在冲突，4拍完成一个repeat。

读读冲突

双src场景，对于Add这类双输入指令，src0和src1分别占据一个读口，当src0/src1同时读到同一个bank_group时会造成读读冲突，举例如下：

表3 双src场景读读冲突示例
序号	src0地址	src1地址	bank	bank_group	结论
示例1	0x10020	0x20020	bank_id0 != bank_id1	bank_group_id0 == bank_group_id1	存在冲突。
示例2	0x10020	0x10000	bank_id0 != bank_id1	bank_group_id0 != bank_group_id1	无冲突。

单src场景，Vector指令一拍可同时读8个datablock，当datablock0~datablock7同时读到一个bank_group时会造成读读冲突，举例如下：

表4 单src场景读读冲突示例
序号	src地址	blk_stride	block0_addr	block1_addr	block2_addr	...	结论
示例1	0x1FE00	16	0x1FE00	0x20000	0x20200	...	8个datablock均在一个bank group下，故全部冲突，8拍完成一个repeat。
示例2	0x1FE00	8	0x1FE00	0x1FF00	0x20000	...	datablock0和datablock2在同一个bank group下，存在冲突，4拍完成一个repeat。

通过MsProf工具可以进行资源冲突占比的相关性能数据采集。

工具的具体使用方法请参考算子调优（msProf）。资源冲突占比文件性能数据文件说明请参考ResourceConflictRatio（资源冲突占比）。

【反例】

对一个输入或输出tensor使用tensor高维切分接口实现跳读跳写，当dataBlockStride为16的整数倍时将发生读读冲突。假设我们要对一个shape为(8, 16, 16)的输入做(1, 0, 2)的transpose，输出shape为(16, 8, 16)。

如下“跳读，连续写”的代码，将导致同一repeat内输入的8个datablock都在同一个bank_group而发生读读冲突。


          uint64_t mask = 128;
UnaryRepeatParams params;
params.dstBlkStride  = 1;
params.srcBlkStride = 16;
for(uint32_t i=0; i<16; i++)   {
    AscendC::Adds(dstLocal[i * 128], srcLocal[i * 16], 0, mask, 1, params);
}

图3 “跳读，连续写”数据读写示意图

【正例】

通过修改取数规则为“连续读，跳写”避免冲突问题，示例代码如下：


          uint64_t mask = 128;
UnaryRepeatParams params;
params.dstBlkStride  = 8;
params.srcBlkStride = 1;
for(uint32_t i=0; i<8; i++)   {
    AscendC::Adds(dstLocal[i * 16], srcLocal[i * 256], 0, mask, 2, params);
}

图4 “连续读，跳写”数据读写示意图

【正例】

如果在申请的一块workBuffer中有两个输入向量，则两个向量的起始地址不能在同一个bank group中，避免方法为：多申请32B字节LocalTensor，使得workBuffer的2个输入错开32字节。

例如，计算z = x + y时，x从workBuffer0地址开始，长度为8K字节，y从8k字节地址开始，长度为8K字节，则x和y的物理地址会落到同一块bank中。在分配地址中，增加一定长度，可避免bank冲突，示例代码和地址分配示意图如下：


          LocalTensor<float> srcLocal;
LocalTensor<float> dstLocal;
UnaryRepeatParams params;
AscendC::Add(dstLocal, srcLocal[0], srcLocal[(8 * 1024 + 32) / sizeof(float)], mask, (8 * 1024) / 256 , params);

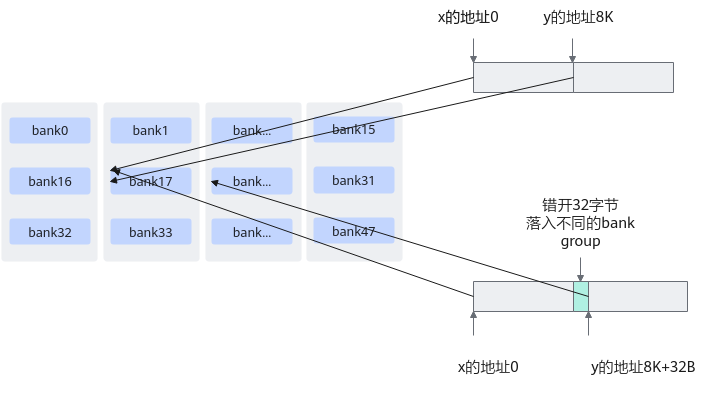

图5 地址分配示意图

优化bank分配以提升读写性能
