算子实现

实现流程

上文介绍了Matmul矩阵乘的数据切分方案和数据流。Ascend C提供一组Matmul高阶API，封装了这些常用的切分和数据搬运、计算的算法逻辑，方便用户快速实现Matmul矩阵乘法的运算操作。开发者在host侧通过调用API自动获取Tiling参数，该参数传递到kernel侧后，在初始化操作时传入，通过几个简单的API即可完成矩阵乘操作。完整样例请参考LINK。

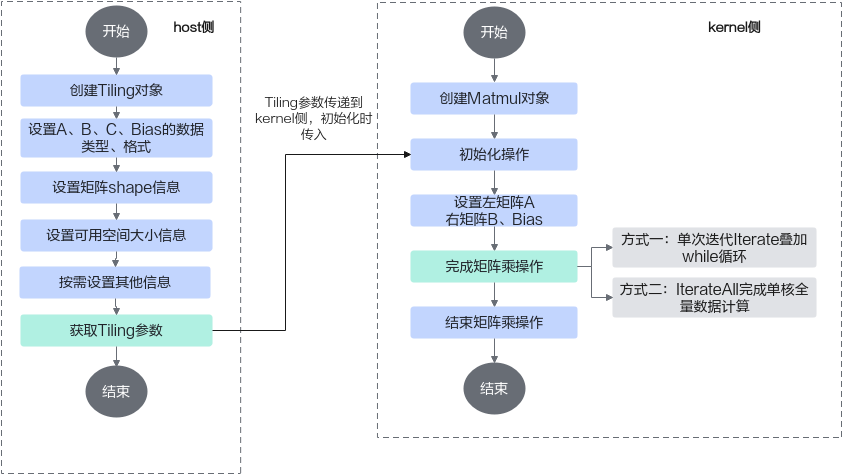

图1 矩阵编程流程示意图

host侧自动获取Tiling参数的关键步骤介绍如下：

  1. 创建Tiling对象。

    1
2

    auto ascendcPlatform = platform_ascendc::PlatformAscendC(context->GetPlatformInfo());
matmul_tiling::MatmulApiTiling cubeTiling(ascendcPlatform);

    传入硬件平台信息创建PlatformAscendC对象，然后创建Tiling对象，硬件平台信息可以通过GetPlatformInfo获取。

  2. 设置A、B、Bias的内存逻辑位置、格式和数据类型。

    1
2
3
4

    cubeTiling.SetAType(AscendC::TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
cubeTiling.SetBType(AscendC::TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
cubeTiling.SetCType(AscendC::TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);
cubeTiling.SetBiasType(AscendC::TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);

  3. 设置矩阵shape信息。

    1
2

    cubeTiling.SetShape(M, N, K);
cubeTiling.SetOrgShape(M, N, K); // 设置原始完整的形状M、N、K

  4. 设置可用空间大小信息。

    设置Matmul计算时可用的L1 Buffer/L0C Buffer/Unified Buffer空间大小，-1表示AI处理器对应Buffer的大小。
    1

    cubeTiling.SetBufferSpace(-1, -1, -1);

  5. 按需设置其他参数，比如设置bias参与计算。

    1

    cubeTiling.EnableBias(true);

  6. 获取Tiling参数。

    1
2
3
4

    MatmulCustomTilingData tiling;
if (cubeTiling.GetTiling(tiling.cubeTilingData) == -1){
    return ge::GRAPH_FAILED;
}

  7. Tiling参数的序列化保存等其他操作。

kernel侧使用Matmul API矩阵乘运算的具体步骤如下：

  1. 创建Matmul对象

    创建Matmul对象的示例如下：

    • 纯Cube模式（只有矩阵计算）场景下，需要在代码中定义ASCENDC_CUBE_ONLY宏，本节内容以纯Cube模式举例。
    • 默认为MIX模式（包含矩阵计算和矢量计算），该场景下，不能定义ASCENDC_CUBE_ONLY宏，更多内容请参考融合算子编程。
    1
2
3
4
5
6
7
8

    // 纯Cube模式（只有矩阵计算）场景下，需要设置该代码宏，并且必须在#include "lib/matmul_intf.h"之前设置
#define ASCENDC_CUBE_ONLY
#include "lib/matmul_intf.h"
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> aType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> bType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> cType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> biasType;
AscendC::Matmul<aType, bType, cType, biasType> mm;

    创建对象时需要传入A、B、C、Bias的参数类型信息， 类型信息通过MatmulType来定义，包括：内存逻辑位置、数据格式、数据类型。

  2. 初始化操作。

    1

    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling); // 初始化

    Matmul高阶API内部实现时需要使用系统workspace（即对应本步骤中的GetSysWorkSpacePtr接口），开发者需要自行申请系统workspace的空间：

    • 在host侧Tiling实现时，设置总的workspace的数值大小（包含用户workspace和系统workspace），workspace空间由框架来申请并管理。系统workspace的空间大小通过GetLibApiWorkSpaceSize获取。
      1
2
3
4

      size_t userWorkspaceSize = 0;
size_t systemWorkspaceSize = static_cast<size_t>(ascendcPlatform.GetLibApiWorkSpaceSize());
size_t *currentWorkspace = context->GetWorkspaceSizes(1);
currentWorkspace[0] = userWorkspaceSize + systemWorkspaceSize;
    • 若算子工程不是自定义算子工程，也不是带有-DHAVE_WORKSPACE编译宏的Kernel直调算子工程，框架不会自动设置workspace，需要在kernel侧的Matmul初始化前，通过SetSysWorkSpace设置系统workspace。
      1
2
3
4
5

      // 使用Matmul时必须设置workspace空间
SetSysWorkspace(workspace);
if (GetSysWorkSpacePtr() == nullptr) {
    return;
}

  3. 设置左矩阵A、右矩阵B、Bias。

    1
2
3

    mm.SetTensorA(gm_a);    // 设置左矩阵A
mm.SetTensorB(gm_b);    // 设置右矩阵B
mm.SetBias(gm_bias);    // 设置Bias

  4. 完成矩阵乘操作。

    • 调用Iterate完成单次迭代计算，叠加while循环完成单核全量数据的计算。Iterate方式，可以自行控制迭代次数，完成所需数据量的计算，方式比较灵活。
      1
2
3

      while (mm.Iterate()) {
    mm.GetTensorC(gm_c);
}
    • 调用IterateAll完成单核上所有数据的计算。IterateAll方式，无需循环迭代，使用比较简单。
      1

      mm.IterateAll(gm_c);

  5. 结束矩阵乘操作。

    1

    mm.End();

设置Shape信息

在实现Host Tiling时可以设置Shape信息，用于Tiling计算；kernel侧运行时也可以修改部分Shape信息，用于尾块设置、Matmul复用（多个Matmul计算复用一个Matmul对象）等场景。本节对涉及到的Shape概念进行介绍，并给出host侧和kernel侧设置Tiling信息的指导。

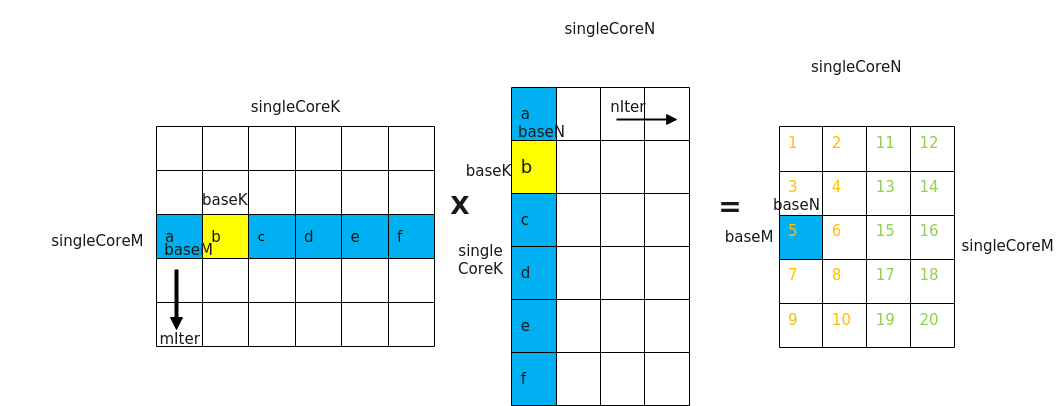

通过数据分块（Tiling）的介绍我们已经了解了orgShape(M、N、K)，singleCoreShape(singleCoreM、singleCoreN、singleCoreK)，baseShape(baseM、baseN、baseK)的概念，如下图所示：

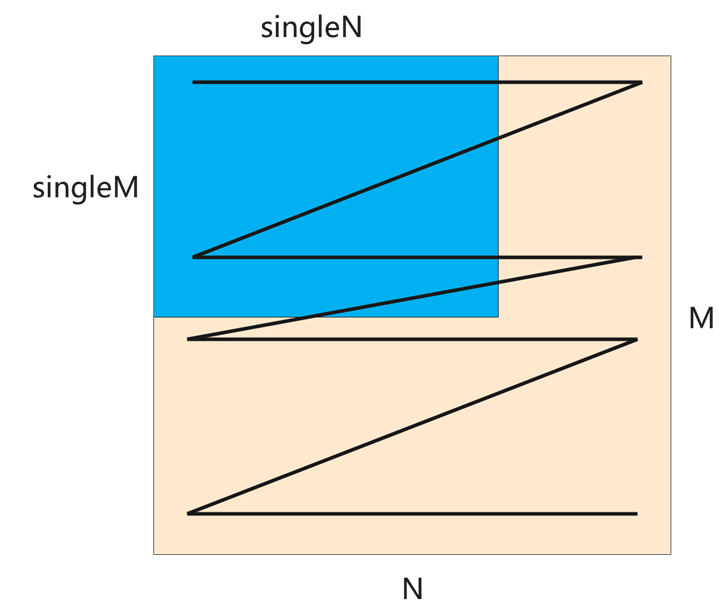

除此之外，单核的Matmul Tiling时，实际参与Matmul计算的shape可以是原始shape中的一部分，singleM, singleN, singleK用于表达实际参与Matmul计算的shape，如下图所示。在单核的情况下，singleM, singleN, singleK会透传给singleCoreM, singleCoreN, singleCoreK。

设置format格式

创建Matmul对象时需要传入A、B、C、Bias的参数类型信息， 类型信息通过MatmulType来定义，包括：内存逻辑位置、数据格式、数据类型。示例如下：

1
2
3
4
5

typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> aType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> bType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> cType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> biasType;
AscendC::Matmul<aType, bType, cType, biasType> mm;

针对数据格式，包括CubeFormat::ND, CubeFormat::NZ, CubeFormat::ND_ALIGN三种，ND和NZ格式在数据格式章节已经介绍。

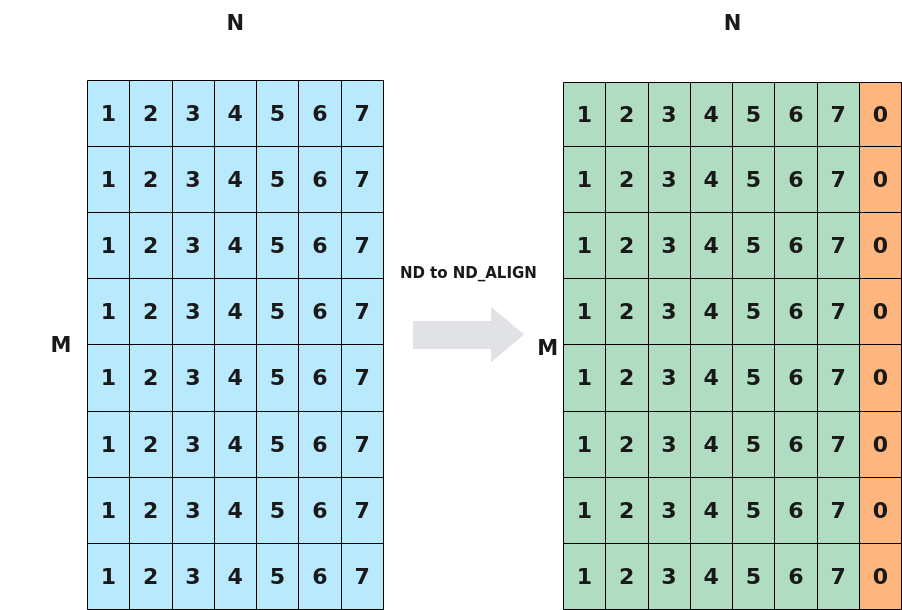

ND_ALIGN用于配置输出矩阵乘的结果矩阵时，按照一定的补齐规则进行输出。ND–>ND_ALIGN变换过程下图所示，矩阵数据类型为uint32_t，假设结果矩阵输出到VECOUT，原矩阵N方向没有32字节对齐，设置ND_ALIGN则在其后补0，将其对齐到32字节。
