msprof通信性能数据解析功能主要用于统计通信类的分段耗时、拷贝信息、带宽等信息，以便进行通信类数据分析。通信类数据只有在多卡、多节点或集群场景下存在。

前提条件

完成使用前准备。
对PROF_XXX目录已执行msprof的export（关闭clear）操作。

操作步骤（msprof命令行方式）

执行分析命令。

命令示例如下：

msprof --analyze=on [--type=<type>] [--rule=communication] --output=<dir> [--clear=on]

表1 参数说明
参数	说明	可选/必选
--analyze	分析性能数据文件，可选on或off，默认值为off。	必选
--type	设置性能数据解析结果文件格式，即可以选择msprof命令行执行后自动解析的结果文件格式，取值为： text：表示解析为json格式文件。 db：表示解析为communication_analyzer.db文件。默认为text。	可选
--rule	分析规则，可取值为： communication：分析通信类数据。 --type=text时，在PROF_XXX/analyze目录下生成communication.json文件，展示单卡所有通信算子通信耗时、带宽等详细信息。如图1所示。 --type=db时，在PROF_XXX/analyze目录下生成communication_analyzer.db文件，保存CommAnalyzerTime（通信耗时）和CommAnalyzerBandwidth（通信带宽）信息表。 communication_matrix：分析通信矩阵数据。 --type=text时，在PROF_XXX/analyze目录下生成communication_matrix.json文件，展示通信小算子基本的信息，包含通信size、通信带宽、通信rank等信息，用于分析通信细节。如图2所示。 --type=db时，在PROF_XXX/analyze目录下生成communication_analyzer.db文件，保存CommAnalyzerMatrix（通信矩阵）信息表。以上两个参数值可以同时配置，使用逗号分隔，例如：--rule=communication,communication_matrix。默认同时设置以上两个参数值。	可选
--output	性能数据文件目录。须指定为PROF_XXX目录，例如：/home/HwHiAiUser/profiler_data/PROF_XXX。路径中不能包含特殊字符："\n", "\\n", "\f", "\\f", "\r", "\\r", "\b", "\\b", "\t", "\\t", "\v", "\\v", "\u007F", "\\u007F", "\"", "\\\"", "'", "\'", "\\", "\\\\", "%", "\\%", ">", "\\>", "<", "\\<", "\|", "\\\|", "&", "\\&", "$", "\\$", ";", "\\;", "`", "\\`"。	必选
--clear	数据精简模式，开启后将在导出性能数据后删除PROF_XXX目录下的sqlite目录，以节省存储空间。可选on或off，默认值为off。	可选

操作步骤（msprof.py脚本方式）

执行分析命令。

命令示例如下：

python3 msprof.py analyze [--type <type>] --rule communication -dir <dir> [--clear]

msprof.py脚本保存路径为：${INSTALL_DIR}/tools/profiler/profiler_tool/analysis/msprof，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。若安装的Ascend-cann-toolkit软件包，以root安装举例，则安装后文件存储路径为：/usr/local/Ascend/ascend-toolkit/latest。

表2 参数说明
参数	说明	可选/必选
analyze	分析性能数据文件。	必选
--type	设置性能数据解析结果文件格式，即可以选择msprof.py脚本执行后自动解析的结果文件格式，取值为： text：表示解析为json格式文件。 db：表示解析为communication_analyzer.db文件。默认为text。	可选
-r或--rule	分析规则，可取值为： communication：分析通信类数据。 --type text时，在PROF_XXX/analyze目录下生成communication.json文件，展示单卡所有通信算子通信耗时、带宽等详细信息。如图1所示。 --type db时，在PROF_XXX/analyze目录下生成communication_analyzer.db文件，保存CommAnalyzerTime（通信耗时）和CommAnalyzerBandwidth（通信带宽）信息表。 communication_matrix：分析通信矩阵数据。 --type text时，在PROF_XXX/analyze目录下生成communication_matrix.json文件，展示通信小算子基本的信息，包含通信size、通信带宽、通信rank等信息，用于分析通信细节。如图2所示。 --type db时，在PROF_XXX/analyze目录下生成communication_analyzer.db文件，保存CommAnalyzerMatrix（通信矩阵）信息表。以上两个参数值可以二选一也可以同时配置，同时配置时使用逗号分隔，例如：--rule communication,communication_matrix。	必选
-dir或--collection-dir	性能数据文件目录。须指定为PROF_XXX目录，例如：/home/HwHiAiUser/profiler_data/PROF_XXX。路径中不能包含特殊字符："\n", "\\n", "\f", "\\f", "\r", "\\r", "\b", "\\b", "\t", "\\t", "\v", "\\v", "\u007F", "\\u007F", "\"", "\\\"", "'", "\'", "\\", "\\\\", "%", "\\%", ">", "\\>", "<", "\\<", "\|", "\\\|", "&", "\\&", "$", "\\$", ";", "\\;", "`", "\\`"。	必选
--clear	数据精简模式，开启后将在导出性能数据后删除PROF_XXX目录下的sqlite目录，以节省存储空间。配置该参数时表示开启数据精简模式，未配置表示关闭，默认关闭。	可选

解析结果

--type=text、--rule=communication

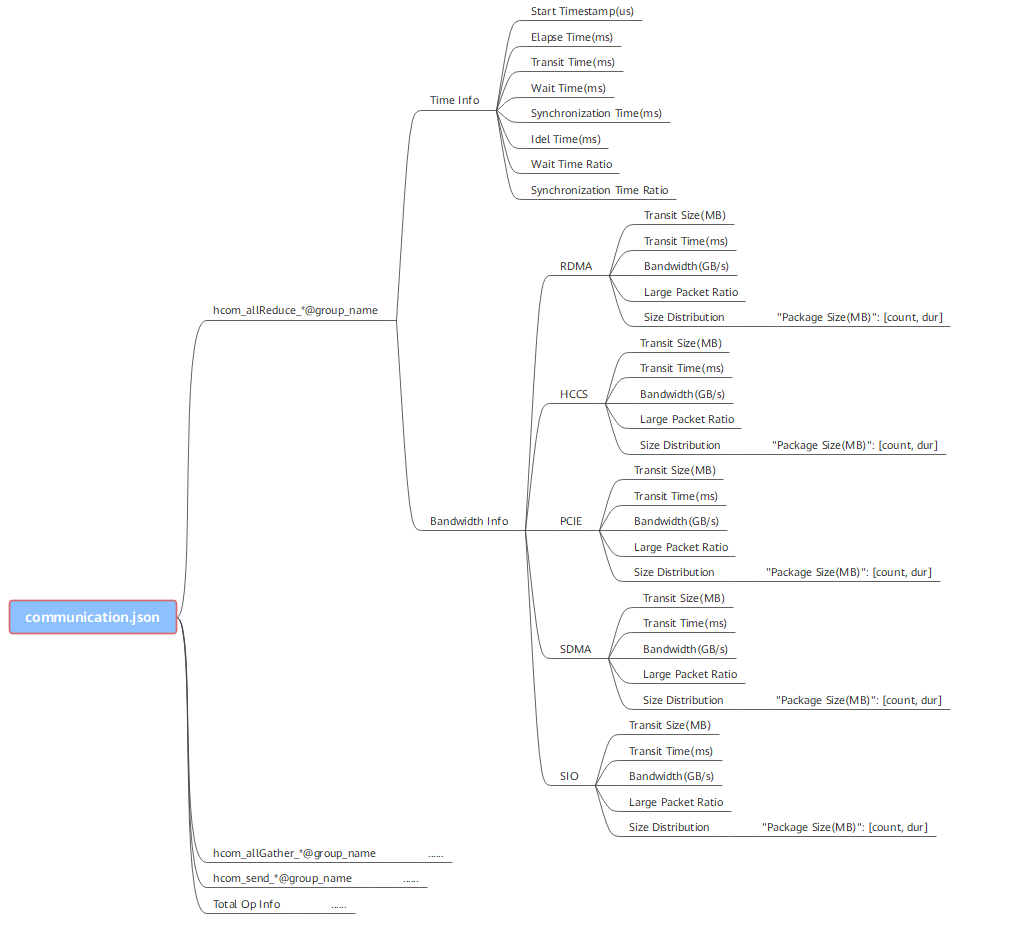

图1 communication.json
--type=text、--rule=communication_matrix

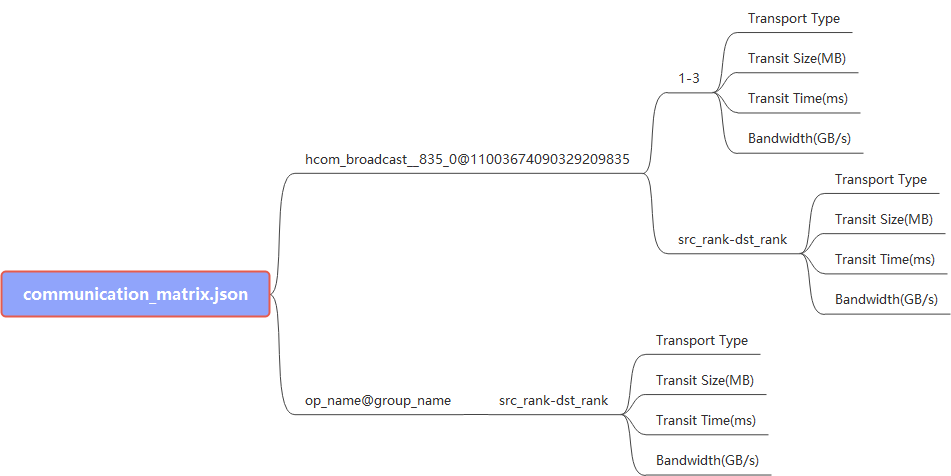

图2 communication_matrix.json

--type=db、--rule=communication

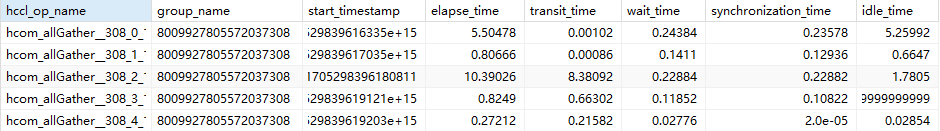

图3 CommAnalyzerTime

表3 CommAnalyzerTime
字段	说明
hccl_op_name	通信算子名称。
group_name	通信算子的分组。
start_timestamp	通信开始时间戳。
elapse_time	算子的通信总耗时，单位ms。
transit_time	通信时长，单位ms。表示通信算子的通信耗时，如果通信耗时过长，可能是某条链路存在问题。
wait_time	等待时长，单位ms。节点之间通信前首先需要进行同步，确保通信的两个节点同步完成，再进行通信。
synchronization_time	同步时长，单位ms。节点之间进行同步需要的时长。
idle_time	通信算子下发耗时，单位ms。通信算子下发耗时（idle_time） = 算子的通信总耗时（elapse_time） - 通信时长（transit_time） - 等待时长（wait_time）。

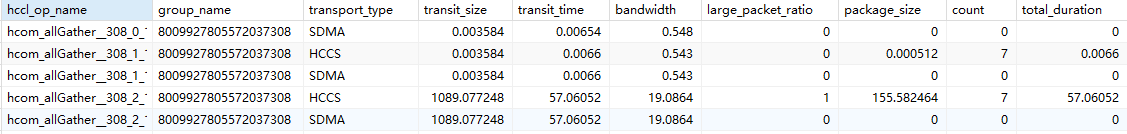

图4 CommAnalyzerBandwidth

表4 CommAnalyzerBandwidth
字段	说明
hccl_op_name	通信算子名称。
group_name	通信算子的分组。
transport_type	通信传输类型，包含：LOCAL、SDMA、RDMA、PCIE、HCCS。
transit_size	通信数据量，单位MB。
transit_time	通信时长，单位ms。表示通信算子的通信耗时，如果通信耗时过长，可能是某条链路存在问题。
bandwidth	通信带宽大小，单位GB/s。
large_packet_ratio	通信数据大包占比。
package_size	一次传输的通信数据包大小，单位MB。
count	通信传输次数。
total_duration	数据传输总耗时，单位ms。

--type=db、--rule=communication_matrix

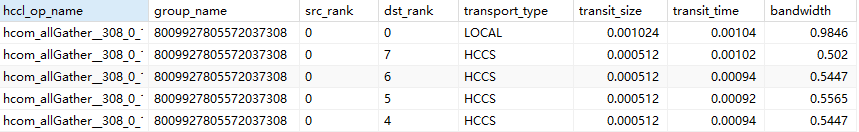

图5 CommAnalyzerMatrix

表5 CommAnalyzerMatrix
字段	说明
hccl_op_name	通信算子名称。
group_name	通信算子的分组。
src_rank	通信源Rank。
dst_rank	通信目的Rank。
transport_type	通信传输类型，包含：LOCAL、SDMA、RDMA、PCIE、HCCS。
transit_size	通信数据量，单位MB。
transit_time	通信时长，单位ms。表示通信算子的通信耗时，如果通信耗时过长，可能是某条链路存在问题。
bandwidth	通信带宽大小，单位GB/s。
