集合通信AlltoAllV的任务下发接口,返回该任务的标识handleId给用户。AlltoAll是AlltoAllV的一个子集,AllToAll要求所有卡的收发数据量相同,AllToAllV则不需要数据量相同,使用上更加灵活。
AllToAllV的功能为:通信域内的卡互相发送和接收数据,并且定制每张卡给其它卡发送的数据量和从其它卡接收的数据量,以及定制发送和接收的数据在内存中的偏移。结合原型中的参数,描述接口功能,具体为:第i张卡发送sendBuf内存中第j块数据到第j张卡,该块数据在sendBuf中偏移为sdispls[j]的位置,且数据量为sendCounts[j],第j张卡将该数据存放到本卡recvBuf中偏移为rdispls[i]的位置,接收数据量为recvCounts[i],这里的sendCounts[j]与recvCounts[i]需要相等。注意:这里的偏移和数据量均为数据的个数,单位为sizeof(sendType)。
1 2 | template <bool commit = false> __aicore__ inline HcclHandle AlltoAllV(GM_ADDR sendBuf, void *sendCounts, void *sdispls, HcclDataType sendType, GM_ADDR recvBuf, void *recvCounts, void *rdispls, HcclDataType recvType, uint8_t repeat = 1); |
参数名 |
输入/输出 |
描述 |
---|---|---|
commit |
输入 |
bool类型。参数取值如下:
|
参数名 |
输入/输出 |
描述 |
---|---|---|
sendBuf |
输入 |
源数据buffer地址。 |
sendCounts |
输入 |
本卡向通信域内其它每张卡发送的数据量,sendCounts[i]表示本卡发送到第i张卡rank_i的数据量,单位是sizeof(sendType)。 sendCounts是一个uint64_t类型的数组,数组长度必须为通信域内总rank数。 例如:sendBuf内数据的数据类型为fp16,sendCounts[0]=1,sendCounts[1]=2,表示本rank给rank0发送1个fp16数据,给rank1发送2个fp16数据。 |
sdispls |
输入 |
本卡向其它卡发送的数据在sendBuf中的偏移,sdispls[i]=n表示本卡发送给rank_i的数据块在sendBuf中的偏移数据量为n。 sdispls是一个uint64_t类型的数组,数组长度必须为通信域内总rank数。 |
sendType |
输入 |
sendBuf内数据的数据类型,目前支持HcclDataType包含的全部数据类型,HcclDataType详细可参考表1。 |
recvBuf |
输出 |
目的数据buffer地址,集合通信结果输出到此buffer中。 |
recvCounts |
输入 |
本卡从其它卡接收的数据量,recvCounts[i]表示本rank接收到的来自rank_i的数据个数,单位是sizeof(recvType)。 recvCounts是一个uint64_t类型的数组,数组长度必须为通信域内总rank数。 例如:recvBuf内数据的数据类型为fp16,recvCounts[0]=1,recvCounts[1]=2,表示本rank接收到rank0的1个fp16数据,接收到rank1的2个fp16数据。 |
rdispls |
输入 |
本卡接收的数据存放在recvBuf中的偏移,rdispls[i]=n表示本卡接收到的rank_i的数据块在recvBuf中的偏移数据量为n。 rdispls是一个uint64_t类型的数组,数组长度必须为通信域内总rank数。 |
recvType |
输入 |
recvBuf内数据的数据类型,目前支持HcclDataType包含的全部数据类型,HcclDataType详细可参考表1。 注意:recvType和sendType必须一致。 |
repeat |
输入 |
一次下发的AlltoAllV通信任务个数。repeat取值≥1,默认值为1。当repeat>1时,每个AlltoAllV任务的sendBuf\sendCounts\recvBuf\recvCounts参数不变,sdispls和rdispls由服务端更新,每一轮任务i的更新公式如下: sdispls[i] = sdispls[i] + sendCounts[i], i∈[0, sdispls.size()) rdispls[i] = rdispls[i] + recvCounts[i], i∈[0, rdispls.size()) 注意:当设置repeat>1时,须根据此计算公式,规划通信内存。 |
返回该任务的标识handleId,handleId大于等于0。调用失败时,返回 -1。

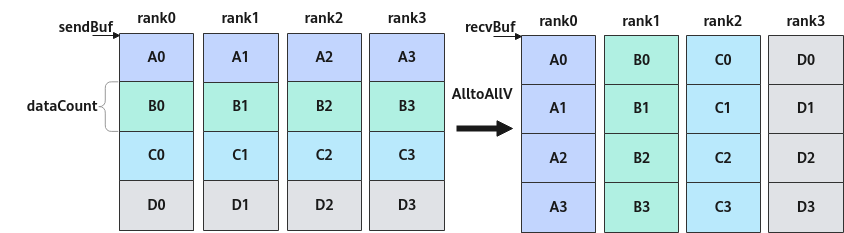

4张卡调用AlltoAllV接口。非多轮切分场景下,每张卡上的数据块和数据量一致,如下图中每张卡的A\B\C\D数据块,数据量均为dataCount。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 | extern "C" __global__ __aicore__ void alltoallv_custom(GM_ADDR xGM, GM_ADDR yGM, GM_ADDR workspaceGM, GM_ADDR tilingGM) { constexpr uint32_t rankNum = 4U; constexpr uint32_t dataCount = 10U; // 假设图中A\B\C\D数据块的个数均为10个 uint64_t sendCounts[rankNum] = {0}; uint64_t sDisplacements[rankNum] = {0}; uint64_t recvCounts[rankNum] = {0}; uint64_t rDisplacements[rankNum] = {0}; for (uint32_t i = 0U; i < rankNum; ++i) { sendCounts[i] = dataCount; sDisplacements[i] = i * dataCount; recvCounts[i] = dataCount; rDisplacements[i] = i * dataCount; } auto sendBuf = xGM; // xGM为AlltoAllV的输入GM地址 auto recvBuf = yGM; // yGM为AlltoAllV的输出GM地址 auto dtype = HcclDataType::HCCL_DATA_TYPE_FP16; REGISTER_TILING_DEFAULT(AllToAllVCustomTilingData); //AllToAllVCustomTilingData为对应算子头文件定义的结构体 auto tiling = (__gm__ AllToAllVCustomTilingData*)tilingGM; Hccl hccl; GM_ADDR contextGM = AscendC::GetHcclContext<0>(); // AscendC自定义算子kernel中,通过此方式获取Hccl context __gm__ void *mc2InitTiling = (__gm__ void *)(&tiling->mc2InitTiling); __gm__ void *alltoallvTiling = (__gm__ void *)(&(tiling->alltoallvCcTiling)); if (AscendC::g_coreType == AIV) { // 指定AIV核通信 hccl.Init(contextGM, mc2InitTiling); auto ret = hccl.SetCcTiling(alltoallvTiling); if (ret != HCCL_SUCCESS) { return; } auto handleId1 = hccl.AlltoAllV<true>(sendBuf, sendCounts, sDisplacements, dtype, recvBuf, recvCounts, rDisplacements, dtype); hccl.Wait(handleId1); AscendC::SyncAll<true>(); // 全AIV核同步,防止0核执行过快,提前调用hccl.Finalize()接口,导致其他核Wait卡死 hccl.Finalize(); } } |

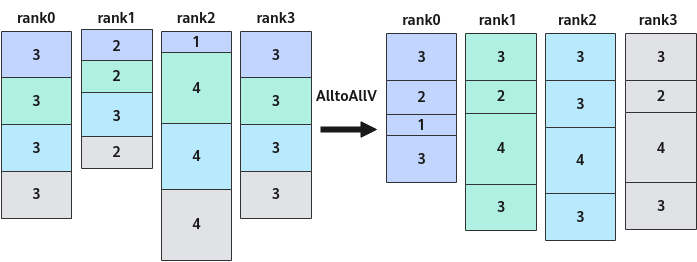

如下图所示,每个rank下的方格中数字表示发送或接收的数据个数,以rank1为例进行说明:rank1分别向rank0、rank1、rank2、rank3发送2、2、3、2个数据,并分别从rank0、rank1、rank2、rank3接收3、2、4、3个数据,对应的代码示例如下。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 | extern "C" __global__ __aicore__ void alltoallv_custom(GM_ADDR xGM, GM_ADDR yGM, GM_ADDR workspaceGM, GM_ADDR tilingGM) { constexpr uint32_t rankNum = 4U; uint64_t sendCounts[rankNum] = {0}; uint64_t sDisplacements[rankNum] = {0}; uint64_t recvCounts[rankNum] = {0}; uint64_t rDisplacements[rankNum] = {0}; auto sendBuf = xGM; // xGM为AlltoAllV的输入GM地址 auto recvBuf = yGM; // yGM为AlltoAllV的输出GM地址 auto dtype = HcclDataType::HCCL_DATA_TYPE_FP16; REGISTER_TILING_DEFAULT(AllToAllVCustomTilingData); //AllToAllVCustomTilingData为对应算子头文件定义的结构体 auto tiling = (__gm__ AllToAllVCustomTilingData*)tilingGM; Hccl hccl; GM_ADDR contextGM = AscendC::GetHcclContext<0>(); // AscendC自定义算子kernel中,通过此方式获取Hccl context __gm__ void *mc2InitTiling = (__gm__ void *)(&tiling->mc2InitTiling); __gm__ void *alltoallvTiling = (__gm__ void *)(&(tiling->alltoallvCcTiling)); if (AscendC::g_coreType == AIV) { // 指定AIV核通信 hccl.Init(contextGM, mc2InitTiling); auto ret = hccl.SetCcTiling(alltoallvTiling); if (ret != HCCL_SUCCESS) { return; } if(hccl.GetRankId() == 0) { sendCounts[0] = 3; sendCounts[1] = 3; sendCounts[2] = 3; sendCounts[3] = 3; sDisplacements[1] = 3; sDisplacements[2] = 6; sDisplacements[2] = 9; recvCounts[0] = 3; recvCounts[1] = 2; recvCounts[2] = 1; recvCounts[3] = 3; rDisplacements[1] = 3; rDisplacements[2] = 5; rDisplacements[3] = 6; } else if(hccl.GetRankId() == 1) { sendCounts[0] = 2; sendCounts[1] = 2; sendCounts[2] = 3; sendCounts[3] = 2; sDisplacements[1] = 2; sDisplacements[2] = 4; sDisplacements[2] = 7; recvCounts[0] = 3; recvCounts[1] = 2; recvCounts[2] = 4; recvCounts[3] = 3; rDisplacements[1] = 3; rDisplacements[2] = 5; rDisplacements[3] = 9; } else if(hccl.GetRankId() == 2) { sendCounts[0] = 1; sendCounts[1] = 4; sendCounts[2] = 4; sendCounts[3] = 4; sDisplacements[1] = 1; sDisplacements[2] = 5; sDisplacements[2] = 9; recvCounts[0] = 3; recvCounts[1] = 3; recvCounts[2] = 4; recvCounts[3] = 3; rDisplacements[1] = 3; rDisplacements[2] = 6; rDisplacements[3] = 10; } else if(hccl.GetRankId() == 3) { sendCounts[0] = 3; sendCounts[1] = 3; sendCounts[2] = 3; sendCounts[3] = 3; sDisplacements[1] = 3; sDisplacements[2] = 6; sDisplacements[2] = 9; recvCounts[0] = 3; recvCounts[1] = 2; recvCounts[2] = 4; recvCounts[3] = 3; rDisplacements[1] = 3; rDisplacements[2] = 5; rDisplacements[3] = 9; } auto handleId = hccl.AlltoAllV<true>(sendBuf, sendCounts, sDisplacements, dtype, recvBuf, recvCounts, rDisplacements, dtype); hccl.Wait(handleId); AscendC::SyncAll<true>(); // 全AIV核同步,防止0核执行过快,提前调用hccl.Finalize()接口,导致其他核Wait卡死 hccl.Finalize(); } } |
