使用说明

CubeResGroupHandle用于在分离架构中对AI Core计算资源分组。分组后，开发者可以对不同的分组指定不同的计算任务。一个AI Core分组可包含多个AIV和AIC，AIV和AIC之间采取Client和Server架构进行任务处理。AIV为Client，每一个Cube计算任务为一个消息，AIV发送消息至消息队列，AIC作为Server，遍历消息队列的消息，根据消息类型及内容执行对应的计算任务。一个CubeResGroupHandle中可以有一个或多个AIC，同一个AIC只能属于一个CubeResGroupHandle，AIV无此限制，即同一个AIV可以属于多个CubeResGroupHandle。

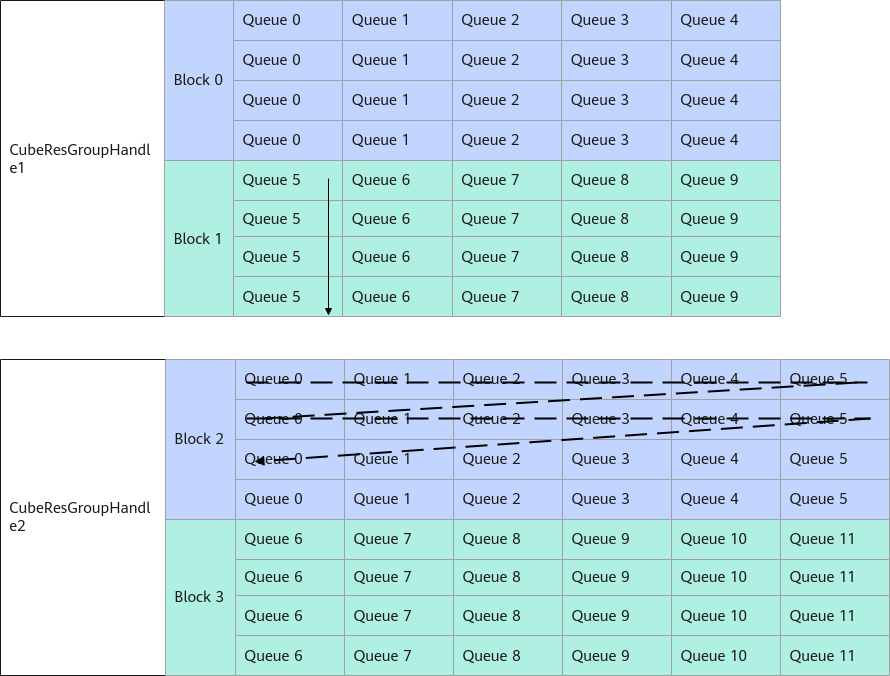

如下图所示，CubeResGroupHandle1中有2个AIC，10个AIV，AIC为Block0和Block1。其中Block0与Queue0、Queue1、Queue2、Queue3、Queue4进行通信，Block1与Queue 5、Queue 6、Queue 7、Queue 8、Queue9进行通信。每一个消息队列对应一个AIV，消息队列的深度固定为4，即一次性最多可以容纳4个消息。CubeResGroupHandle2的消息队列个数为12，表明有12个AIV。CubeResGroupHandle的消息处理顺序如CubeResGroupHandle2中黑色箭头所示。

图1 基于CubeResGroupHandle的AI Core计算资源分组通信示意图

基于CubeResGroupHandle实现AI Core计算资源分组步骤如下：

  1. 创建AIC上所需要的计算对象类型。
  2. 创建通信区域描述KfcWorkspace，用于记录通信消息Msg的地址分配。
  3. 自定义消息结构体，用于通信。
  4. 自定义回调计算结构体，根据实际业务场景实现Init函数和Call函数。
  5. 创建CubeResGroupHandle。
  6. 绑定AIV到CubeResGroupHandle。
  7. 收发消息。
  8. AIV退出消息队列。

下文仅提供示例代码片段，更多完整样例请参考CubeGroup样例。

  1. 创建AIC上所需要的计算对象类型。

    用户根据实际需求，自定义AIC所需要的计算对象类型，或者高阶API已提供的Matmul类型。例如，创建Matmul类型如下，其中A_TYPE、B_TYPE、 C_TYPE、BIAS_TYPE、CFG_NORM等含义请参考Matmul模板参数。

    1
2

    // A_TYPE, B_TYPE, C_TYPE, BIAS_TYPE, CFG_NORM根据实际需求场景构造
using MatmulApiType = MatmulImpl<A_TYPE, B_TYPE, C_TYPE, C_TYPE, CFG_NORM>;

  2. 创建KfcWorkspace。

    使用KfcWorkspace管理不同CubeResGrouphandle的消息通信区的划分。
    1
2

    // 创建KfcWorkspace对象前，需要对该workspaceGM清零
KfcWorkspace desc(workspaceGM);

  3. 自定义消息结构体。

    用户需要自行构造消息结构体CubeMsgBody，用于AIV向AIC发送通信消息。构造的CubeMsgBody必须64字节对齐，该结构体最前面需要定义2字节的CubeGroupMsgHead，使消息收发机制正常运行，CubeGroupMsgHead结构定义请参考表2。除2字节的CubeGroupMsgHead外，其余参数根据业务需求自行构造。
    表1 CubeMsgBody消息结构体

    参数名称

    含义

    CubeMsgBody

    用户自定义的消息结构体。结构体名称可自定义，结构体大小需要64字节对齐。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

    // 这里提供64B对齐的结构体示例，用户实际使用时，除CubeGroupMsgHead外，其他参数个数及参数类型可自行构造
struct CubeMsgBody {
   CubeGroupMsgHead head;  // 2B，需放在结构体最前面, 自定义的CubeMsgBody中，CubeGroupMsgHead的变量名需设置为head，否则会编译报错。
   uint8_t funcID;
   uint8_t skipCnt;
   uint32_t value;
   bool isTransA;
   bool isTransB;
   bool isAtomic;
   bool isLast;
   int32_t tailM;
   int32_t tailN;
   int32_t tailK;
   uint64_t aAddr;
   uint64_t bAddr;
   uint64_t cAddr;
   uint64_t aGap;
   uint64_t bGap;
}
    表2 CubeGroupMsgHead结构体参数定义

    参数名称

    含义

    msgState

    表明该位置的消息状态。参数取值如下：

    • CubeMsgState::FREE：表明该位置还未填写消息，可执行AllocMessage。
    • CubeMsgState::VALID：表明该位置已经含有AIV发送的消息，待AIC接收执行。
    • CubeMsgState::QUIT：表明该位置的消息为通知AIC有AIV将退出流程。
    • CubeMsgState::FAKE：表明该位置的消息为假消息。在消息合并场景，被跳过处理任务的AIV需要发送假消息，消息合并场景请参考PostFakeMsg中的介绍。

    aivID

    发送消息的AIV的序号。

  4. 自定义回调计算结构体，根据实际业务场景实现Init函数和Call函数。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    template<class MatmulApiCfg, class CubeMsgBody>
struct NormalCallbackFuncs {
    __aicore__ inline static void Call(MatmulApiCfg &mm, __gm__ CubeMsgBody *rcvMsg, CubeResGroupHandle<CubeMsgBody> &handle){
      // 用户自行实现逻辑
    };

    __aicore__ inline static void Init(NormalCallbackFuncs<MatmulApiCfg, CubeMsgBody> &foo, MatmulApiCfg &mm, GM_ADDR tilingGM){
       // 用户自行实现逻辑
    };

};

    计算逻辑结构体的模板参数请参考表3。

    表3 模板参数说明

    参数

    说明

    MatmulApiCfg

    用户自定义的AIC上计算所需要对象的数据类型，参考步骤1，该模板参数必须填入。

    CubeMsgBody

    用户自定义的消息结构体，该模板参数必须填入。

    用户自定义回调计算结构体中需要包含固定的Init函数和Call函数，函数原型如下所示。其中，Init函数的参数说明请参考表4，Call函数的参数说明请参考表5。

    1
2
3
4

    // 该函数的参数和名称为固定格式，函数实现根据业务逻辑自行实现。
__aicore__ inline static void Init(MyCallbackFunc<MatmulApiCfg, CubeMsgBody> &myCallBack, MatmulApiCfg &mm, GM_ADDR tilingGM){
     // 用户自行实现内部逻辑
}
    表4 Init函数参数说明

    参数

    输入/输出

    说明

    myCallBack

    输入

    用户自定义的带模板参数的回调计算结构体。

    mm

    输入

    AIC上计算对象，多为Matmul对象。

    tilingGM

    输入

    用户传入的tiling指针。


    1
2
3
4

    // 该函数的参数和名称为固定格式，函数实现根据业务逻辑自行实现。
__aicore__ inline static void Call(MatmulApiCfg &mm, __gm__ CubeMsgBody *rcvMsg, CubeResGroupHandle<CubeMsgBody> &handle){
        // 用户自行实现内部逻辑
}
    表5 Call函数参数说明

    参数

    输入/输出

    说明

    mm

    输入

    AIC上计算对象，多为Matmul对象。

    rcvMsg

    输入

    用户自定义的消息结构体指针。

    handle

    输入

    分组管理Handle，用户调用其接口进行收发消息，释放消息等。
    某算子的回调计算结构体的代码示例如下。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58

    // 用户自定义的回调计算逻辑
template<class MatmulApiCfg, typename CubeMsgBody>
struct MyCallbackFunc
{
    template<int32_t funcId>
    __aicore__ inline static typename IsEqual<funcId, 0>::Type CubeGroupCallBack(MatmulApiCfg &mm, __gm__ CubeMsgBody *rcvMsg, CubeResGroupHandle<CubeMsgBody> &handle)
    {
        GlobalTensor<int64_t> msgGlobal;
        msgGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ int64_t *> (rcvMsg) + sizeof(int64_t));
        DataCacheCleanAndInvalid<int64_t, CacheLine::SINGLE_CACHE_LINE, DcciDst::CACHELINE_OUT> (msgGlobal);
        using SrcAT = typename MatmulApiCfg::AType::T;
        auto skipNum = 0;
        for (int i = 0; i < skipNum + 1; ++i)
        {
            auto tmpId = handle.FreeMessage(rcvMsg + i); // msgPtr process is complete
        }
        handle.SetSkipMsg(skipNum);
    }
    template<int32_t funcId>
    __aicore__ inline static typename IsEqual<funcId, 1>::Type CubeGroupCallBack(MatmulApiCfg &mm, __gm__ CubeMsgBody *rcvMsg, CubeResGroupHandle<CubeMsgBody> &handle)
    {
        GlobalTensor<int64_t> msgGlobal;
        msgGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ int64_t *> (rcvMsg) + sizeof(int64_t));
        DataCacheCleanAndInvalid<int64_t, CacheLine::SINGLE_CACHE_LINE, DcciDst::CACHELINE_OUT> (msgGlobal);
        using SrcAT = typename MatmulApiCfg::AType::T;
        LocalTensor<SrcAT> tensor_temp;
        auto skipNum = 3;
        auto tmpId = handle.FreeMessage(rcvMsg, CubeMsgState::VALID);
        for (int i = 1; i < skipNum + 1; ++i)
        {
            auto tmpId = handle.FreeMessage(rcvMsg + i, CubeMsgState::FAKE);
        }
        handle.SetSkipMsg(skipNum); // notify the cube not to process
    }
    __aicore__ inline static void Call(MatmulApiCfg &mm, __gm__ CubeMsgBody *rcvMsg, CubeResGroupHandle<CubeMsgBody> &handle)
    {
        if (rcvMsg->funcId == 0)
        {
            CubeGroupCallBack<0> (mm, rcvMsg, handle);
        }
        else if(rcvMsg->funcId == 1)
        {
            CubeGroupCallBack<1> (mm, rcvMsg, handle);
        }
    }
    __aicore__ inline static void Init(MyCallbackFunc<MatmulApiCfg, CubeMsgBody> &foo, MatmulApiCfg &mm, GM_ADDR tilingGM)
    {
        auto tempTilingGM = (__gm__ uint32_t*)tilingGM;
        auto tempTiling = (uint32_t*)&(foo.tiling);
        for (int i = 0; i < sizeof(TCubeTiling) / sizeof(int32_t); ++i, ++tempTilingGM, ++tempTiling)
        {
            *tempTiling = *tempTilingGM;
        }
        mm.SetSubBlockIdx(0);
        mm.Init(&foo.tiling, GetTPipePtr());
    }
    TCubeTiling tiling;
};

  5. 创建CubeResGroupHandle。

    用户使用CreateCubeResGroup接口创建一个或多个CubeResGroupHandle。
    1
2
3
4
5
6
7
8
9

    /*
 * groupID为用户自定义的CreateCubeResGroup的groupID
 * MatmulApiType为步骤1定义好的AIC上计算对象的类型
 * MyCallbackFunc为步骤4定义好的自定义回调计算结构体
 * CubeMsgBody为步骤3中的自定义消息结构体
 * desc为步骤2中的用户初始化好的通信区域描述
 * groupID为1，blockStart为0，blockSize为12，msgQueueSize为48，tilingGm为指针，存储了用户在AIC上所需要的tiling信息
*/
auto handle =  AscendC::CreateCubeResGroup<groupID, MatmulApiType, MyCallbackFunc, CubeMsgBody>(desc, 0, 12, 48, tilingGM);

  6. 绑定AIV到CubeResGroupHandle。

    绑定AIV和消息队列序号。注意：消息队列序号queIdx小于该CubeGroupHandle的消息队列总数，每个AIV需要传入不同的queIdx。
    1
2

    // handle为步骤5中CreateCubeResGroup创建的CubeResGroupHandle对象
handle.AssignQueue(queIdx);

  7. AIV发消息。

    用户调用AllocMessage, PostMessage等接口进行消息的收发。其中，调用AllocMessage获取消息结构体指针，通过PostMessage发送消息，在消息合并场景调用PostFakeMessage发送假消息，示例如下。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

    CubeGroupMsgHead head = {CubeMsgState::VALID, (uint8_t)queIdx};
CubeMsgBody aCubeMsgBody {head, 0, 0, 0, false, false, false, false, 0, 0, 0, 0, 0, 0, 0, 0};
CubeMsgBody bCubeMsgBody {head, 1, 0, 0, false, false, false, false, 0, 0, 0, 0, 0, 0, 0, 0};
auto offset = 0;
if (GetBlockIdx() == 0)
{
    auto msgPtr = handle.template AllocMessage(); // alloc for queue space
    offset = handle.template PostMessage(msgPtr, bCubeMsgBody); // post true msgPtr
    bool waitState = handle.template Wait<true> (offset); // wait until the msgPtr is proscessed
}
else if (GetBlockIdx() < 4)
{
    auto msgPtr = handle.AllocMessage();
    offset = handle.PostFakeMsg(msgPtr); // post fake msgPtr
    bool waitState = handle.template Wait<true> (offset); // wait until the msgPtr is proscessed
}
else
{
    auto msgPtr = handle.template AllocMessage();
    offset = handle.template PostMessage(msgPtr, aCubeMsgBody);
    bool waitState = handle.template Wait<true> (offset); // wait until the msgPtr is proscessed
}

  8. AIV退出消息队列。

    调用AllocMessage获取消息结构体指针后，通过SendQuitMsg发送当前消息队列退出。
    1
2

    auto msgPtr = handle.AllocMessage();        // 获取消息空间指针msgPtr
handle.SetQuit(msgPtr);              // 发送退出消息
