播放VENC编码的码流，亮暗与原始YUV不一致

现象描述

用户使用第三方播放器播放经过VENC编码的码流，发现编码后的码流亮暗与原始YUV不一致。

可能原因

由于播放器的渲染效果不可控，播放器在解码、显示码流内容时，播放器的目标像素值域范围与VENC编码时设置的video_full_range_flag标志位不一致，导致发生像素值域映射，进而出现码流亮暗与原始YUV不一致。

关于full_range的原理介绍请参见参考信息。

处理步骤

不建议用播放器验收亮暗效果，因为播放器的渲染效果不可控，建议将VENC码流解码为YUV文件后再与原始YUV对比，同时需确保编码和解码时使用一致的video_full_range_flag标志位。

1. 在VENC编码时，指定video_full_range_flag参数值。

   在Atlas 推理系列产品上，对于H.264、H.265码流，当前VENC编码时video_full_range_flag默认值为0（表示limited_range）。

   在Atlas 200I/500 A2 推理产品上，对于H.265码流，当前VENC编码时video_full_range_flag默认值为0（表示limited_range）；对于H.264码流，当前VENC编码时video_full_range_flag默认值为1（表示full_range）。

   若默认值不满足要求，用户可以调用hi_mpi_venc_set_h264_vui或hi_mpi_venc_set_h265_vui接口修改video_full_range_flag参数值。

2. 确认VENC编码后码流的video_full_range_flag标志位。

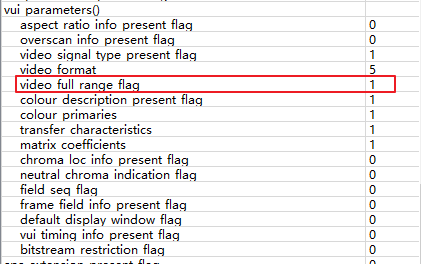

   通过码流分析工具查看SPS字段的video_full_range_flag，flag=1表示原始YUV是full_range的，flag=0表示是limited_range的。



3. 解码时指定video_full_range_flag，然后再将解码后YUV文件后与原始YUV对比亮暗。

   不同解码器的video_full_range_flag使用方式不同，此处仅以FFmpeg为例，可以通过-vf参数指定目标输出video_full_range_flag，默认为输出limited_range。

   此处以ffmpeg 为例，示例指令如下，供参考：

   ffmpeg -i ${instream} -pix_fmt nv12 -vf scale=out_range=full/limited -y ${outyuv}

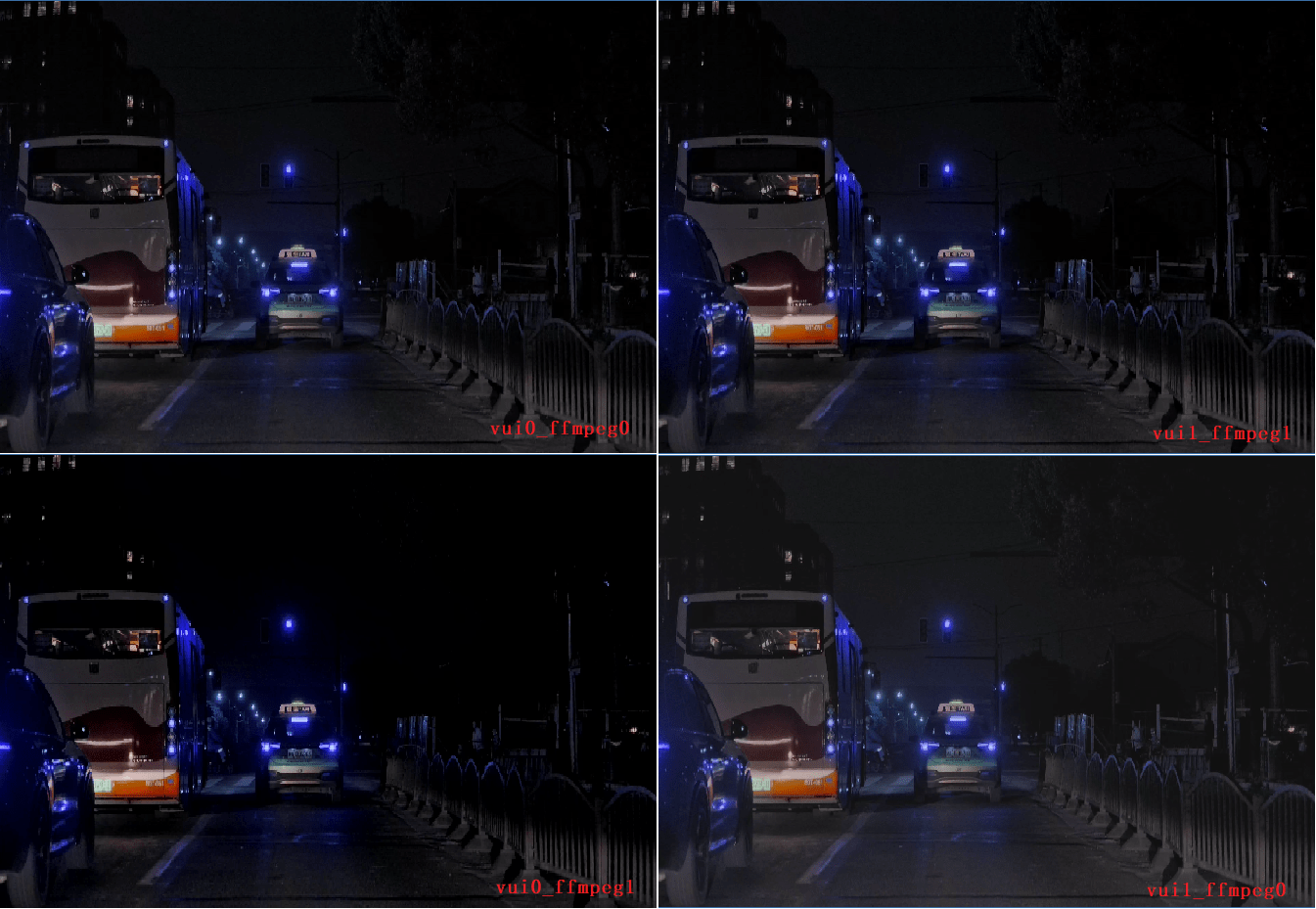

   此处举例说明亮暗对比情况。现在的YUV一般都是full_range的，暂时排除源YUV本身为limited_range的情况，考虑Venc和FFmpeg参数组合4种情况，vui表示VENC编码时设置的video_full_range_flag，ffmpeg表示FFmpeg解码时设置的video_full_range_flag：

   • vui0_ffmpeg0和vui1_ffmpeg1结果一致，并且对比过源YUV也是一致的，这是因为vui和ffmpeg参数一致，直接解压输出YUV；
   • vui0_ffmpeg1图像"更暗"，这是因为ffmpeg认为需要从limited_range转换为full_range，所以对像素值分布进行了往两侧拉伸，而该场景本身偏暗，像素值更多地往0值靠拢，表现为变暗；
   • vui1_ffmpeg0图像"更亮"，因为ffmpeg做了标准的值域压缩，从0~255压到16~235，图中大量低像素值往中间区间抬升，图像表现为变亮。



参考信息

电视机一般支持240个色阶，从16~255，也就是limited_range，对应YUV值域：Y[16, 235]，UV [16, 240]。

现代电脑显示支持255个色阶，从0~255，也就是full_range，对应YUV值域：YUV[0, 255]。

以下标记等价，是在不同软件或者模块中各自的表达方式：

• “full range” = “jpeg” = “pc” = “cg” = “high rgb”
• “limited range” = “mpeg” = “tv” = “broadcast” = “low rgb”

H.265码流中VUI字段的video_full_range_flag = 0表示源YUV是limited_range，video_full_range_flag = 1表示源YUV是full_range。注意这个标记位不影响VENC编码过程，编码生成的码流数据只由输入YUV的实际像素值决定，编码阶段不会发生像素值映射。

例如，ffmpeg解码时会判断源YUV格式和输出YUV格式是否匹配，仅在两者不匹配时触发像素值重映射。当原始YUV是full_range的，此时VENC编码设置了video_full_range_flag = 1，若ffmpeg解码输出YUV格式是limited_range的，它发现YUV格式从full_range降为limited_range，于是在解码后对像素值进行了映射，从 [0, 255] 缩小到 [16, 235]，此时就会发现解出来的YUV和原始YUV存在亮暗差异。
