说明

定义AWB库返回给ISP的配置寄存器结构体。

定义

typedef struct {
    hi_bool stat_cfg_update;
    hi_u16  metering_white_level_awb;
    hi_u16  metering_black_level_awb;
    hi_u16  metering_cr_ref_max_awb;
    hi_u16  metering_cb_ref_max_awb;
    hi_u16  metering_cr_ref_min_awb;
    hi_u16  metering_cb_ref_min_awb;
} hi_isp_awb_raw_stat_attr;

成员

成员名称	描述
stat_cfg_update	该结构体中的值是否需要配置寄存器
metering_white_level_awb	Bayer域统计白点信息时，找白点的亮度上限。取值范围：[0x0, 0xFFFF]，默认值 0xFFF。
metering_black_level_awb	Bayer域统计白点信息时，找白点的亮度下限。取值范围：[0x0, 0xFFFF]，默认值 0x0。
metering_cr_ref_max_awb	Bayer域统计白点信息时，色差 R/G 的最大值，8bit精度，默认值 512。
metering_cb_ref_max_awb	Bayer域统计白点信息时，色差 B/G 的最大值，8bit精度，默认值 512。
metering_cr_ref_min_awb	Bayer域统计白点信息时，色差 R/G 的最小值，8bit精度，默认值 128。
metering_cb_ref_min_awb	Bayer域统计白点信息时，色差 B/G 的最小值，8bit精度，默认值 128。

注意事项

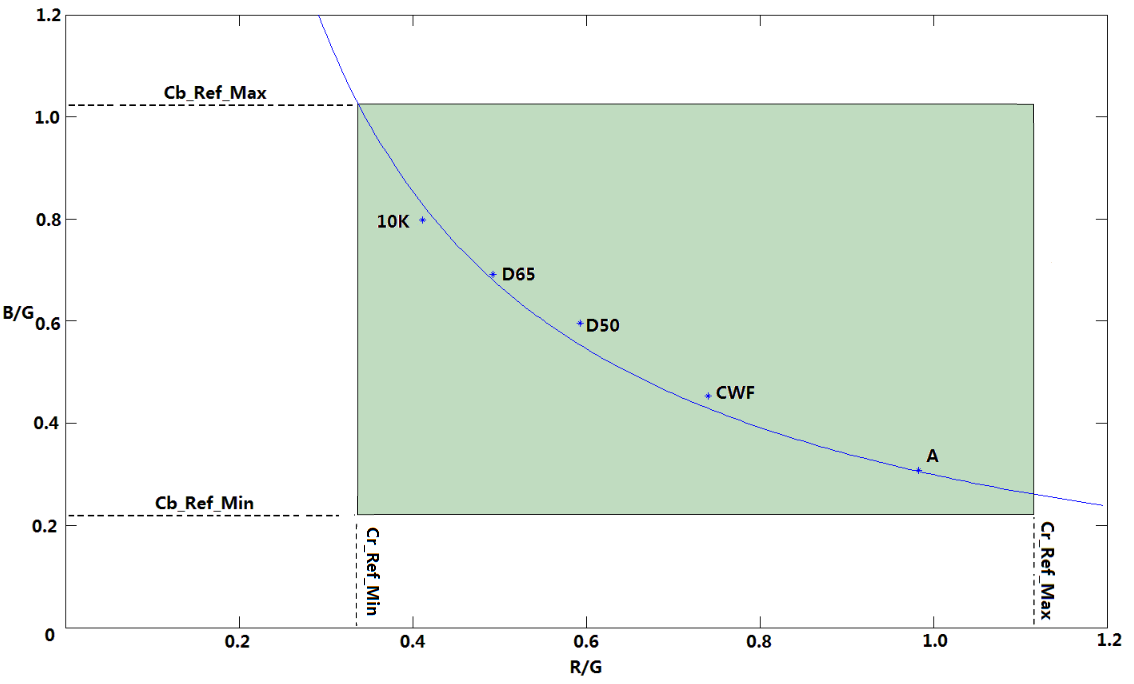

hi_isp_awb_raw_stat_attr结构体中的信息决定什么样的像素点被认为是白点，从而参与统计。用户开发新的AWB算法时可以使用默认值，也可以自定义配置， stat_cfg_update标识表明运行时当前帧是否需要配置stat_attr结构体中的值到寄存器。
AWB统计模块在ISP Pipeline位置支持可配置，可配置为Digital Gain后，Expander后、或DRC后。默认在Digital Gain后。
只支持Bayer域统计信息。
