timeline数据总表文件为msprof*.json。
msprof*.json在“chrome://tracing”中展示如下。

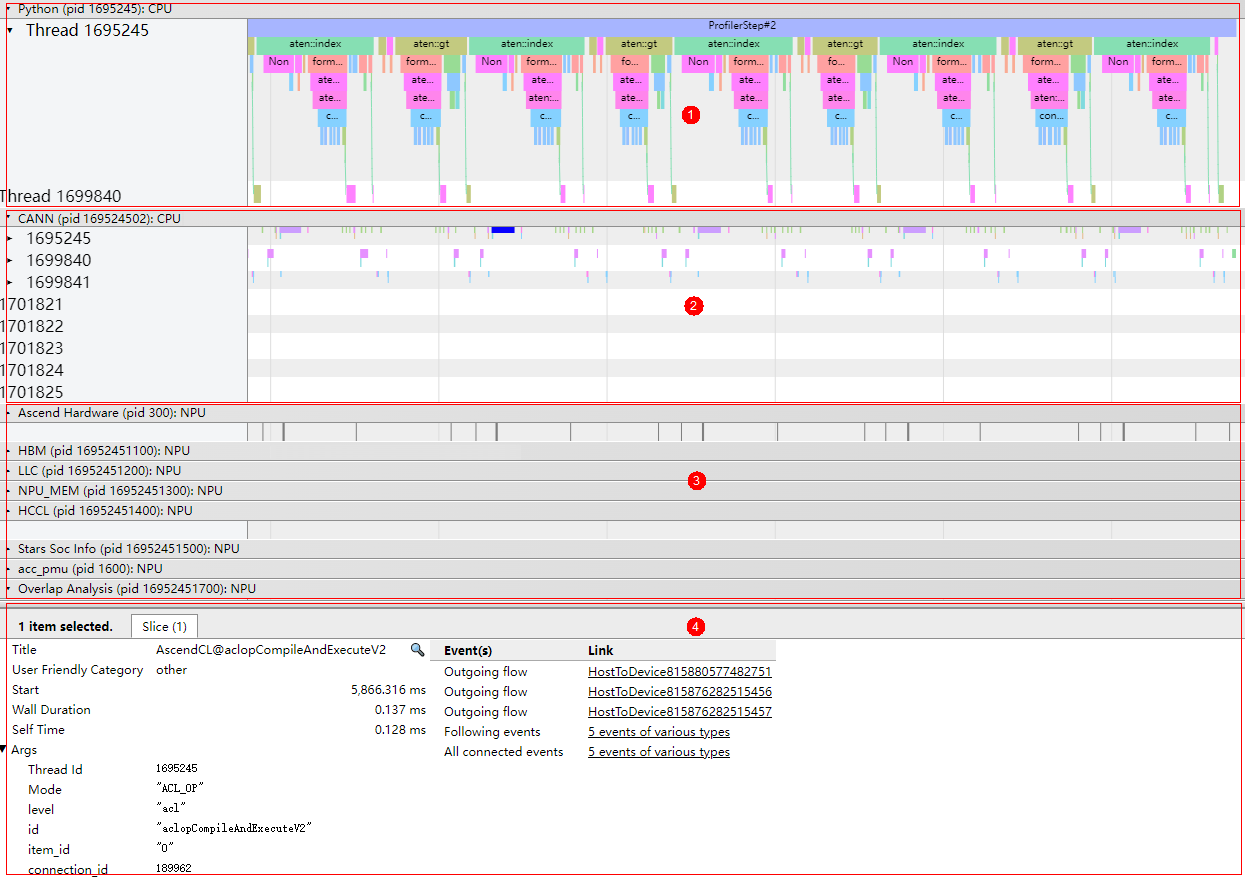

如图1所示，timeline汇总数据主要展示如下区域：
- 区域1：应用层数据，包含上层应用算子的耗时信息，需要使用msproftx采集或PyTorch场景采集。
- 区域2：CANN层数据，主要包含AscendCL、Runtime等组件以及Node（算子）的耗时数据。
- 区域3：底层NPU数据，主要包含Ascend Hardware下各个Stream任务流的耗时数据和迭代轨迹数据、HCCL和Overlap Analysis通信数据以及其他昇腾AI处理器系统数据。
- 区域4：展示timeline中各算子、接口的详细信息（单击各个timeline时展示）。
- timeline数据总表的数据在性能数据文件参考均有对应数据的详细介绍。
- 上图中各区域的数据与采集场景有关，例如非Ascend EP场景不生成host相关数据；区域1仅在msproftx或PyTorch场景采集时生成；HCCL和Overlap Analysis通信数据仅在多卡、多节点或集群等存在通信的场景可采集到数据等。请以采集数据实际情况为准。
- msprof*.json展示的数据是迭代内的数据，迭代外的数据不展示。
查看算子下发方向

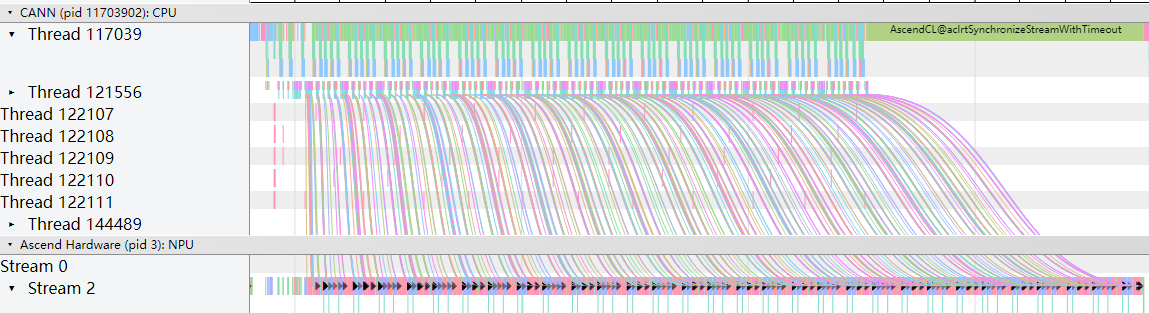

在tracing中查看.json文件时，开启“Flow events”下的选项后，应用层算子到NPU算子之间通过连线方式展示下发到执行的对应关系。如图2所示。
主要包括的对应关系有：
- async_npu：应用层算子 > Ascend Hardware的NPU算子的下发执行关系。
- MsTx：训练或推理进程打点任务 > Ascend Hardware的NPU打点算子的下发执行关系。调用aclprofMarkEx接口打点时生成。
- async_task_queue：应用层Enqueue > Dequeue的入队列到出队列对应关系。
- HostToDevice：CANN层Node（算子） > AscendHardware的NPU算子的下发执行关系（Host到Device）。
- HostToDevice：CANN层Node（算子） > HCCL通信算子的下发执行关系（Host到Device）。
- fwdbwd：前向API > 反向API。
- 由于软件测量的昇腾AI处理器频率与真实频率有误差，以及host与device的时间同步误差，可能会出现下层算子因错位而无法连线的问题。
- 各层的对应关系是否呈现与对应采集场景是否采集该数据有关，请以实际情况为准。

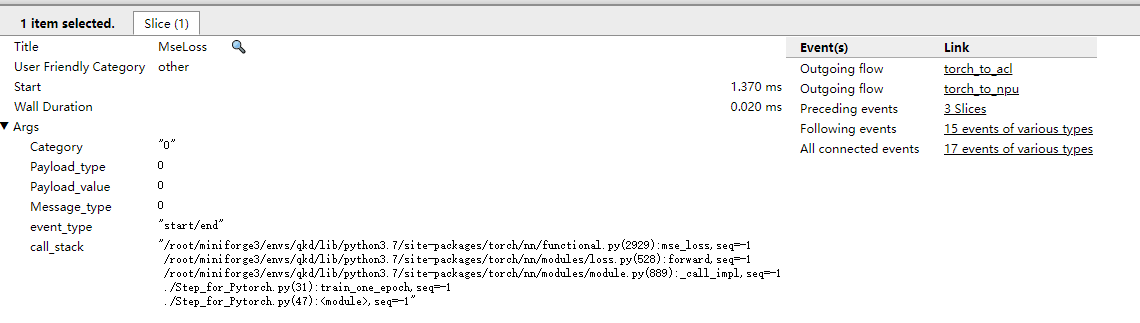

通过单击连线两端的算子或接口，即可查看算子下发的方向。如图3所示。
其中Event(s)列查看该算子或接口的出入方向，Link列查看映射关系两端的信息。
查看AI Core频率
支持的型号：
- Atlas 200/500 A2推理产品
- Atlas A2训练系列产品/Atlas 800I A2推理产品

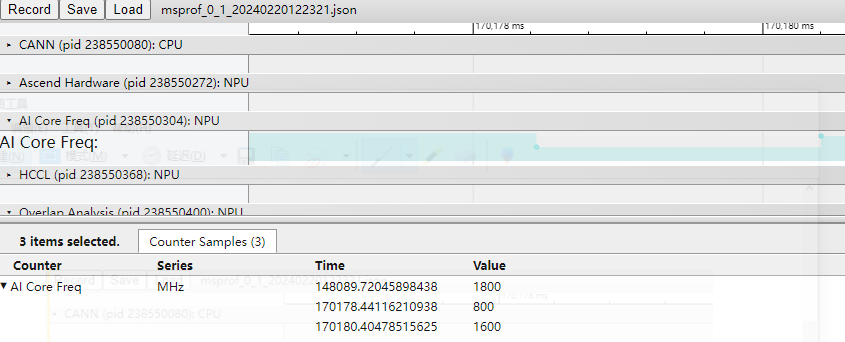

msprof*.json下的“AI Core Freq”层级展示AI Core芯片在执行AI任务的过程中频率的变化情况，如图4所示。
在148089.72045898438时刻下，AI Core处于高频状态，而在170178.44116210938时刻频率降低，那么在该时间段下AI任务的性能必然下降。AI Core芯片可能因温度升高，触发保护机制，降低频率；也可能因当前无AI任务运行，AI Core进入低功耗状态而降频。
在发生变频时，实际变频时间与软件监测到的时间存在0~1ms的延时，该延时可能导致变频前后统计出的算子执行时间与实际不符。
QoS数据分析
msprof*.json下的“QoS”层级展示设备QoS带宽信息。
支持的型号：
- Atlas A2训练系列产品/Atlas 800I A2推理产品

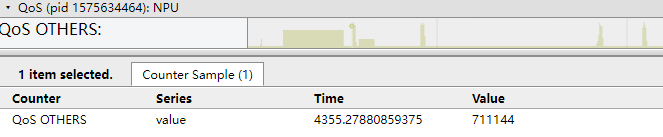

图中色块横坐标对应时间Time，单位ms，纵坐标对应带宽Value，单位MB/s。

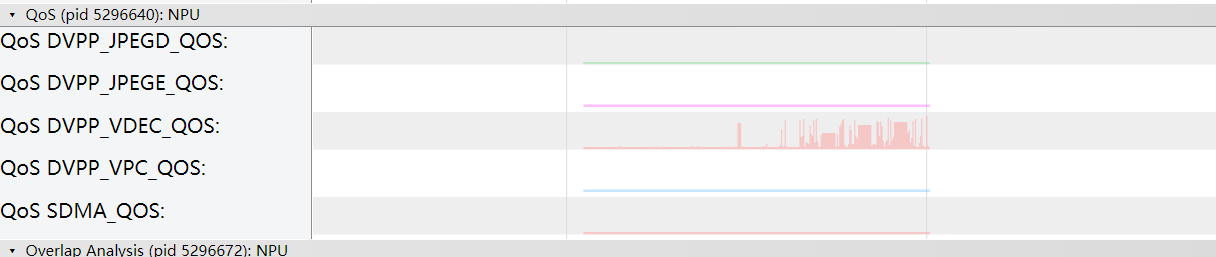

未被定义的业务流或加速器的带宽数据会被统计在OTHERS内；对于用户定义的业务流或加速器的带宽数据，将会单独显示其带宽数据，如图6所示。
|
字段名 |
字段含义 |
|---|---|
|
QoS OTHERS |
默认情况下QoS带宽信息。 |
|
QoS {name} |
被定义的业务流或加速器QoS带宽信息，如图6中DVPP_JPEGD、DVPP_JPEGE等。 |
计算及通信算子融合MC²
存在计算和通信算子融合的场景，开启Level1或以上开关时可采集，一般用于内部分析。
MC²：Matrix Computation & Communication，是CANN中一系列计算通信融合算子的统称，把原本串行的两个通信、计算算子融合到一起，内部通过Tiling切分成多轮通信计算，轮次间形成流水并行，从而掩盖通信耗时，提升整体执行性能。
具体算子一般以原计算通信算子名称按照依赖关系排列命名。比如AllgatherMatmul融合算子代表通信算子Allgather和计算算子Matmul融合，matmul依赖allgather输出。
通信轮次commTurn：即融合算子Tiling切分的份数。一般值为总数据量/单次通信量。
MC²实现中，内部分别在计算流、通信流上加载两个算子，两个算子内部实现协同完成流水并行执行：
- 计算流对应算子名称为融合算子名称，比如AllgatherMatmul。
- 通信流对应算子名称为融合算子名称+Aicpu，比如AllgathernMatmulAicpu。
通信算子根据融合算子Tiling切分执行多个通信轮次，每轮的基本流程是，根据计算算子下发的通信参数，执行集合通信算法，编排好具体任务，下发给硬件执行，并等待执行完成，通知计算侧执行结果。
MC²性能数据结果示例如下：

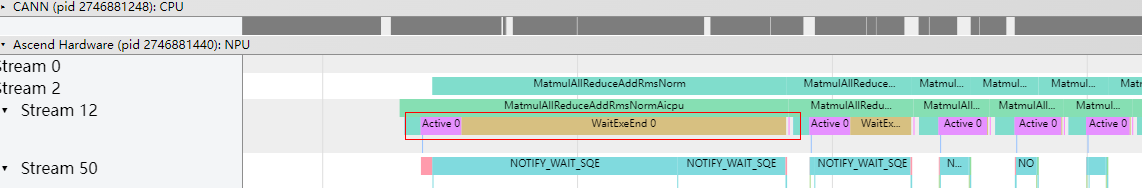

图7展示了MatmulAllReduceAddRmsNormAicpu融合算子，内部各阶段分别为：
|
字段名 |
字段含义 |
|---|---|
|
WaitNotify |
等待计算算子下发通信参数。 |
|
KfcAlgExe |
通信算子内部执行集合通信算法，编排执行任务耗时。 |
|
SendTask |
任务下发耗时。 |
|
WaitActive |
等待激活耗时。 |
|
Active |
正式激活任务执行。 |
|
WaitExeEnd |
等待硬件任务执行完成耗时。 |
