融合算子设计

算子分析

算子分析是指明确算子的数学表达式、输入、输出，核函数的名称等信息。

1. 明确算子的数学表达式及计算逻辑。该算子的计算逻辑为，先进行一个矩阵乘操作，然后将矩阵乘的结果与一个alpha参数进行LeakyRelu操作。数学表达式如下：

   c = LeakyRelu(a * b + bias, alpha);

2. 明确输入和输出。
   • MatMul+Leakyrelu算子输入为a、b、bias、alpha，输出为c。
   • 本样例中算子输入a、b支持的数据类型为half（float16），算子输入bias、alpha支持的数据类型为float32，算子输出c的数据类型为float32。
   • 输入矩阵a的形状为[M，K]，输入矩阵b的形状为[K, N]，输出矩阵c的形状为[M，N]，输入bias的形状为[1, N]。
   • 算子输入输出支持的数据格式为：ND。

3. 确定核函数名称和参数。
   • 您可以自定义核函数名称，本样例中核函数命名为matmul_leakyrelu_custom。
   • 根据对算子输入输出的分析，确定核函数的参数a，b，bias，alpha，c；a，b, bias,alpha为输入在Global Memory上的内存地址，c为输出在Global Memory上的内存地址。

数据流分析

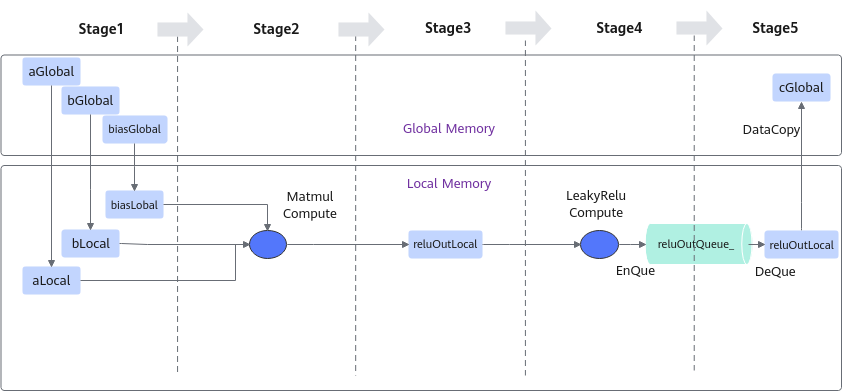

进行算子的数据流分析：数据流向为在Cube核上完成Matmul计算后将数据搬运至Vector核进行LeakyRelu计算。根据上述数据流并结合融合算子的编程范式，规划并行的流水任务。如下图所示：

1. 将输入数据从Global Memory搬运到Cube核。
2. 进行MatMul内部的计算，计算公式和计算示意图如下：
   注：bias的shape为[1, N], 对A*B结果矩阵的每一行都采用该bias进行偏置。

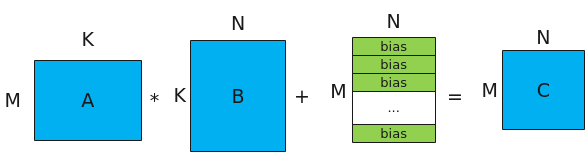

   图1 Matmul矩阵乘示意图


3. 将MatMul的计算结果搬运到Vector核。
4. 进行Vector矢量计算，该样例中进行LeakyReLU计算。

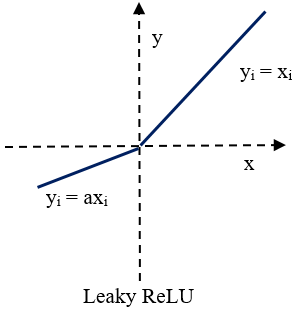

   Leaky ReLU（带泄露线性整流函数）激活函数，是人工神经网络中一种常用的激活函数，其数学表达式和函数图像如下所示：





5. 将输出结果搬运到Global Memory。

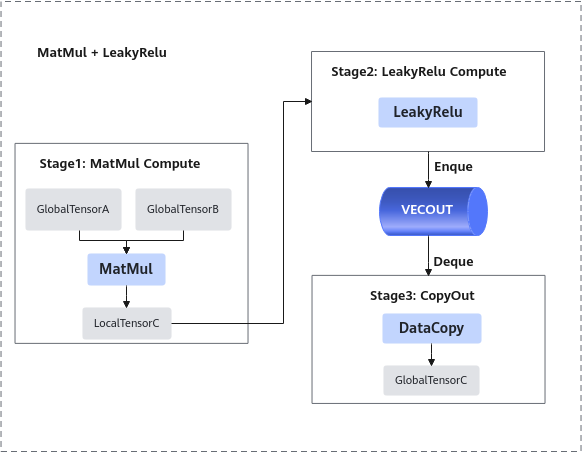

前三步的内容都封装在Matmul高阶API内，本样例中可以简化为3个stage。如下图所示：

根据上述分析，明确实现过程中会使用到Matmul高阶API接口，LeakyRelu Vector计算接口、DataCopy接口、EnQue、DeQue接口。

Tiling策略设计

Tiling策略的设计主要包括多核切分和核内切分策略。

• 多核切分: 根据当前核数，对输入shapeM, K, N进行多核切分，得到单核内shape大小singleCoreM, singleCoreK, singleCoreN。
• 核内切分: 根据Local Memory的大小约束, 对单核内的shape大小进一步切分，得到A、B、C矩阵参与一次矩阵乘指令的shape大小baseM, baseN, baseK 。切分时需要注意：GetTensorC的结果如果放在LocalMemory（UB）上，需要注意，baseM *baseN的大小不能超出UB的限制。

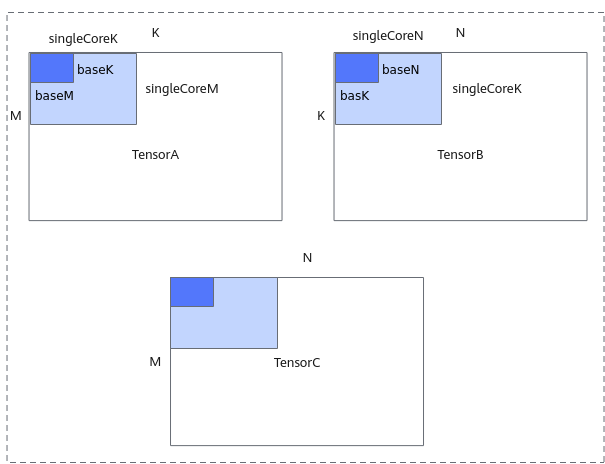

切分策略示意图如下，更多切分策略相关原理请参考数据分块（Tiling）。
