本入门教程，将会引导你完成以下任务，体验Ascend C算子开发的基本流程。

使用Ascend C完成Add算子核函数开发；
使用ICPU_RUN_KF CPU调测宏完成算子核函数CPU侧运行验证；
使用<<<>>>内核调用符完成算子核函数NPU侧运行验证。

在正式的开发之前，还需要先完成环境准备和算子分析工作，开发Ascend C算子的基本流程如下图所示：

图1 开发Ascend C算子的基本流程

请点击quick-start获取样例代码。
使用本教程只需要您具有一定的C/C++基础，在此基础上，如果您已经对Ascend C编程模型有一定的了解，您可以在实战的过程中加深对理论的理解；如果您还没有开始了解Ascend C编程模型，也无需担心，您可以先尝试跑通教程中的样例，参考教程最后的指引进行进一步的学习。

环境准备

CANN软件安装
 开发算子前，需要先准备好开发环境和运行环境，开发环境和运行环境的介绍和具体的安装步骤可参见《CANN软件安装指南》。
环境变量配置
 安装CANN软件后，使用CANN运行用户编译、运行时，需要以CANN运行用户登录环境，执行. ${install_path}/set_env.sh命令设置环境变量。其中${install_path}为CANN软件的安装目录。

算子分析

主要分析算子的数学表达式、输入、输出以及计算逻辑的实现，明确需要调用的Ascend C接口。

明确算子的数学表达式及计算逻辑。
Add算子的数学表达式为：
```
z = x + y
```
计算逻辑是：Ascend C提供的矢量计算接口的操作元素都为LocalTensor，输入数据需要先搬运进AI Core的内部存储Local Memory，然后使用计算接口完成两个输入参数相加，得到最终结果，再搬出到外部存储Global Memory上。
明确输入和输出。
- Add算子有两个输入：x与y，输出为z。
- 本样例中算子的输入支持的数据类型为half（float16），算子输出的数据类型与输入数据类型相同。
- 算子输入支持shape（8，2048），输出shape与输入shape相同。
- 算子输入支持的format为：ND。
确定核函数名称和参数。
- 您可以自定义核函数名称，本样例中核函数命名为add_custom。
- 根据对算子输入输出的分析，确定核函数有3个参数x，y，z；x，y为输入在Global Memory上的内存地址，z为输出在Global Memory上的内存地址。
确定算子实现所需接口。
- 实现涉及外部存储和内部存储间的数据搬运，查看Ascend C API参考中的数据搬移接口，需要使用DataCopy来实现数据搬移。
- 本样例只涉及矢量计算的加法操作，查看Ascend C API参考中的矢量计算接口矢量计算，初步分析可使用双目指令Add接口Add实现x+y。
- 计算中使用到的Tensor数据结构，使用AllocTensor、FreeTensor进行申请和释放。
- 并行流水任务之间使用Queue队列完成通信和同步，会使用到EnQue、DeQue等接口。

通过以上分析，得到Ascend C Add算子的设计规格如下：

表1 Ascend C Add算子设计规格
算子类型（OpType）	AddCustom
算子输入	name	shape	data type	format
	x	(8, 2048)	half	ND
	y	(8, 2048)	half	ND
算子输出	z	(8, 2048)	half	ND
核函数名称	add_custom
使用的主要接口	DataCopy：数据搬移接口
	Add：矢量双目指令接口
	AllocTensor、FreeTensor：内存管理接口
	EnQue、DeQue接口：Queue队列管理接口
算子实现文件名称	add_custom.cpp

核函数开发

完成环境准备和初步的算子分析后，即可开始Ascend C核函数的开发。开发之前请先获取样例代码目录quick-start，以下样例代码在add_custom.cpp中实现。

首先，您需要根据核函数定义中介绍的规则进行核函数的定义，并在核函数中调用算子类的Init和Process函数。
```
extern "C" __global__ __aicore__ void add_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
    KernelAdd op;
    op.Init(x, y, z);
    op.Process();
}
```
- 使用__global__函数类型限定符来标识它是一个核函数，可以被<<<...>>>调用；使用__aicore__函数类型限定符来标识该核函数在设备端AI Core上执行。指针入参变量需要增加变量类型限定符__gm__，表明该指针变量指向Global Memory上某处内存地址。为了统一表达，使用GM_ADDR宏来修饰入参，GM_ADDR宏定义如下：
```
#define GM_ADDR __gm__ uint8_t*
```
- 算子类的Init函数，完成内存初始化相关工作，Process函数完成算子实现的核心逻辑。

然后根据矢量编程范式实现算子类，本样例中定义KernelAdd算子类，其具体成员如下：

class KernelAdd {
public:
    __aicore__ inline KernelAdd(){}
    // 初始化函数，完成内存初始化相关操作
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z){}
    // 核心处理函数，实现算子逻辑，调用私有成员函数CopyIn、Compute、CopyOut完成矢量算子的三级流水操作
    __aicore__ inline void Process(){}

private:
    // 搬入函数，完成CopyIn阶段的处理，被核心Process函数调用
    __aicore__ inline void CopyIn(int32_t progress){}
    // 计算函数，完成Compute阶段的处理，被核心Process函数调用
    __aicore__ inline void Compute(int32_t progress){}
    // 搬出函数，完成CopyOut阶段的处理，被核心Process函数调用
    __aicore__ inline void CopyOut(int32_t progress){}

private:
    TPipe pipe;  //Pipe内存管理对象
    TQue<QuePosition::VECIN, BUFFER_NUM> inQueueX, inQueueY;  //输入数据Queue队列管理对象，QuePosition为VECIN
    TQue<QuePosition::VECOUT, BUFFER_NUM> outQueueZ;  //输出数据Queue队列管理对象，QuePosition为VECOUT
    GlobalTensor<half> xGm, yGm, zGm;  //管理输入输出Global Memory内存地址的对象，其中xGm, yGm为输入，zGm为输出
};

内部函数的调用关系示意图如下：

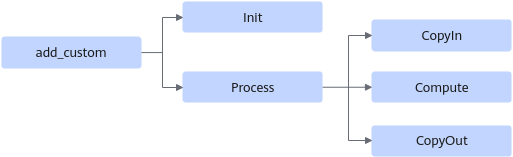

图2 核函数调用关系图

由此可见除了Init函数完成初始化外，Process中完成了对流水任务：“搬入、计算、搬出”的调用，开发者可以重点关注三个流水任务的实现。

初始化函数Init主要完成以下内容：设置输入输出Global Tensor的Global Memory内存地址，通过Pipe内存管理对象为输入输出Queue分配内存。
上文我们介绍到，本样例将数据切分成8块，平均分配到8个核上运行，每个核上处理的数据大小BLOCK_LENGTH为2048。那么我们是如何实现这种切分的呢？

每个核上处理的数据地址需要在起始地址上增加GetBlockIdx()*BLOCK_LENGTH（每个block处理的数据长度）的偏移来获取。这样也就实现了多核并行计算的数据切分。

以输入x为例，x + BLOCK_LENGTH * GetBlockIdx()即为单核处理程序中x在Global Memory上的内存偏移地址，获取偏移地址后，使用GlobalTensor类的SetGlobalBuffer接口设定该核上Global Memory的起始地址以及长度。具体示意图如下。

图3 多核并行处理示意图

上面已经实现了多核数据的切分，那么单核上的处理数据如何进行切分？

对于单核上的处理数据，可以进行数据切块（Tiling），在本示例中，仅作为参考，将数据切分成8块（并不意味着8块就是性能最优）。切分后的每个数据块再次切分成2块，即可开启double buffer，实现流水线之间的并行。

这样单核上的数据（2048个数）被切分成16块，每块TILE_LENGTH（128）个数据。Pipe为inQueueX分配了两块大小为TILE_LENGTH * sizeof(half)个字节的内存块，每个内存块能容纳TILE_LENGTH（128）个half类型数据。数据切分示意图如下。

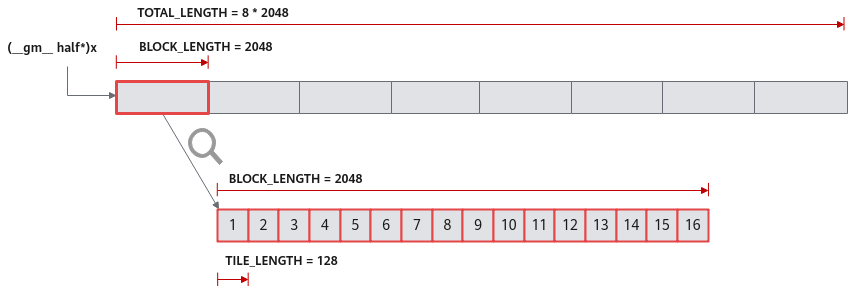

图4 单核数据切分示意图

具体的初始化函数代码如下：
```
#include "kernel_operator.h"
using namespace AscendC;

constexpr int32_t TOTAL_LENGTH = 8 * 2048;                            // total length of data
constexpr int32_t USE_CORE_NUM = 8;                                   // num of core used
constexpr int32_t BLOCK_LENGTH = TOTAL_LENGTH / USE_CORE_NUM;         // length computed of each core
constexpr int32_t TILE_NUM = 8;                                       // split data into 8 tiles for each core
constexpr int32_t BUFFER_NUM = 2;                                     // tensor num for each queue
constexpr int32_t TILE_LENGTH = BLOCK_LENGTH / TILE_NUM / BUFFER_NUM; // seperate to 2 parts, due to double buffer

__aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
        // get start index for current core, core parallel
        xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
        yGm.SetGlobalBuffer((__gm__ half*)y + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
        zGm.SetGlobalBuffer((__gm__ half*)z + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
        // pipe alloc memory to queue, the unit is Bytes
        pipe.InitBuffer(inQueueX, BUFFER_NUM, TILE_LENGTH * sizeof(half));
        pipe.InitBuffer(inQueueY, BUFFER_NUM, TILE_LENGTH * sizeof(half));
        pipe.InitBuffer(outQueueZ, BUFFER_NUM, TILE_LENGTH * sizeof(half));
}
```

基于矢量编程范式，将核函数的实现分为3个基本任务：CopyIn，Compute，CopyOut。Process函数中通过如下方式调用这三个函数。

    __aicore__ inline void Process()
    {
        // loop count need to be doubled, due to double buffer
        constexpr int32_t loopCount = TILE_NUM * BUFFER_NUM;
        // tiling strategy, pipeline parallel
        for (int32_t i = 0; i < loopCount; i++) {
            CopyIn(i);
            Compute(i);
            CopyOut(i);
        }
    }

CopyIn函数实现。

使用DataCopy接口将GlobalTensor数据拷贝到LocalTensor。
使用EnQue将LocalTensor放入VecIn的Queue中。

__aicore__ inline void CopyIn(int32_t progress)
    {
        // alloc tensor from queue memory
        LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
        LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();
        // copy progress_th tile from global tensor to local tensor
        DataCopy(xLocal, xGm[progress * TILE_LENGTH], TILE_LENGTH);
        DataCopy(yLocal, yGm[progress * TILE_LENGTH], TILE_LENGTH);
        // enque input tensors to VECIN queue
        inQueueX.EnQue(xLocal);
        inQueueY.EnQue(yLocal);
    }

Compute函数实现。

使用DeQue从VecIn中取出LocalTensor。
使用Ascend C接口Add完成矢量计算。
使用EnQue将计算结果LocalTensor放入到VecOut的Queue中。
使用FreeTensor将释放不再使用的LocalTensor。

__aicore__ inline void Compute(int32_t progress)
{
    // deque input tensors from VECIN queue
    LocalTensor<half> xLocal = inQueueX.DeQue<half>();
    LocalTensor<half> yLocal = inQueueY.DeQue<half>();
    LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();
    // call Add instr for computation
    Add(zLocal, xLocal, yLocal, TILE_LENGTH);
    // enque the output tensor to VECOUT queue
    outQueueZ.EnQue<half>(zLocal);
    // free input tensors for reuse
    inQueueX.FreeTensor(xLocal);
    inQueueY.FreeTensor(yLocal);
}

CopyOut函数实现。

使用DeQue接口从VecOut的Queue中取出LocalTensor。
使用DataCopy接口将LocalTensor拷贝到GlobalTensor上。
使用FreeTensor将不再使用的LocalTensor进行回收。

 __aicore__ inline void CopyOut(int32_t progress)
{
    // deque output tensor from VECOUT queue
    LocalTensor<half> zLocal = outQueueZ.DeQue<half>();
    // copy progress_th tile from local tensor to global tensor
    DataCopy(zGm[progress * TILE_LENGTH], zLocal, TILE_LENGTH);
    // free output tensor for reuse
    outQueueZ.FreeTensor(zLocal);
}

核函数运行验证

异构计算架构中，NPU（kernel侧）与CPU（host侧）是协同工作的，完成了kernel侧核函数开发后，即可编写host侧的核函数调用程序，实现从host侧的APP程序调用算子，执行计算过程。

除了上文核函数实现文件add_custom.cpp外，核函数的调用与验证还需要准备以下文件：

调用算子的应用程序：main.cpp。
输入数据和真值数据生成脚本文件：gen_data.py；验证输出数据和真值数据是否一致的验证脚本：verify_result.py。
编译cpu侧或npu侧运行的算子的编译工程文件：CMakeLists.txt。
编译运行算子的脚本：run.sh。

本文仅介绍调用算子的应用程序的编写，该应用程序在main.cpp中体现，其他内容您可以在quick-start中直接获取。

host侧应用程序框架的编写

内置宏__CCE_KT_TEST__ 是区分运行CPU模式或NPU模式逻辑的标志，在同一个main函数中通过对__CCE_KT_TEST__宏定义的判断来区分CPU和NPU侧的运行程序。

#include "data_utils.h"
#ifndef __CCE_KT_TEST__
#include "acl/acl.h"
extern void add_custom_do(uint32_t coreDim, void* l2ctrl, void* stream, uint8_t* x, uint8_t* y, uint8_t* z);
#else
#include "tikicpulib.h"
extern "C" __global__ __aicore__ void add_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z);
#endif

int32_t main(int32_t argc, char* argv[])
{
    size_t inputByteSize = 8 * 2048 * sizeof(uint16_t);  // uint16_t represent half
    size_t outputByteSize = 8 * 2048 * sizeof(uint16_t);  // uint16_t represent half
    uint32_t blockDim = 8;

#ifdef __CCE_KT_TEST__
    // 用于CPU调试的调用程序

#else
    // NPU侧运行算子的调用程序

#endif
    return 0;
}

编写用于CPU调试的调用程序。完成算子核函数CPU侧运行验证的步骤如下：

图5 CPU侧运行验证步骤

    // 使用GmAlloc分配共享内存，并进行数据初始化
    uint8_t* x = (uint8_t*)AscendC::GmAlloc(inputByteSize);
    uint8_t* y = (uint8_t*)AscendC::GmAlloc(inputByteSize);
    uint8_t* z = (uint8_t*)AscendC::GmAlloc(outputByteSize);

    ReadFile("./input/input_x.bin", inputByteSize, x, inputByteSize);
    ReadFile("./input/input_y.bin", inputByteSize, y, inputByteSize);
    // 调用ICPU_RUN_KF调测宏，完成核函数CPU侧的调用
    AscendC::SetKernelMode(KernelMode::AIV_MODE);
    ICPU_RUN_KF(add_custom, blockDim, x, y, z); // use this macro for cpu debug
    // 输出数据写出
    WriteFile("./output/output_z.bin", z, outputByteSize);
    // 调用GmFree释放申请的资源
    AscendC::GmFree((void *)x);
    AscendC::GmFree((void *)y);
    AscendC::GmFree((void *)z);

编写NPU侧运行算子的调用程序。完成算子核函数NPU侧运行验证的步骤如下：

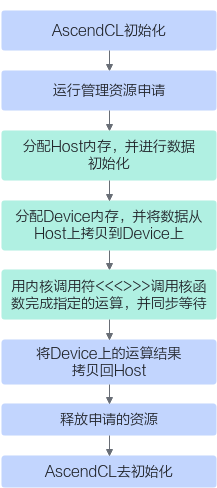

图6 NPU侧运行验证步骤

    // AscendCL初始化
    CHECK_ACL(aclInit(nullptr));
    // 运行管理资源申请
    aclrtContext context;
    int32_t deviceId = 0;
    CHECK_ACL(aclrtSetDevice(deviceId));
    CHECK_ACL(aclrtCreateContext(&context, deviceId));
    aclrtStream stream = nullptr;
    CHECK_ACL(aclrtCreateStream(&stream));
    // 分配Host内存
    uint8_t *xHost, *yHost, *zHost;
    uint8_t *xDevice, *yDevice, *zDevice;
    CHECK_ACL(aclrtMallocHost((void**)(&xHost), inputByteSize));
    CHECK_ACL(aclrtMallocHost((void**)(&yHost), inputByteSize));
    CHECK_ACL(aclrtMallocHost((void**)(&zHost), outputByteSize));
    // 分配Device内存
    CHECK_ACL(aclrtMalloc((void**)&xDevice, inputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
    CHECK_ACL(aclrtMalloc((void**)&yDevice, inputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
    CHECK_ACL(aclrtMalloc((void**)&zDevice, outputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
    // Host内存初始化
    ReadFile("./input/input_x.bin", inputByteSize, xHost, inputByteSize);
    ReadFile("./input/input_y.bin", inputByteSize, yHost, inputByteSize);
    CHECK_ACL(aclrtMemcpy(xDevice, inputByteSize, xHost, inputByteSize, ACL_MEMCPY_HOST_TO_DEVICE));
    CHECK_ACL(aclrtMemcpy(yDevice, inputByteSize, yHost, inputByteSize, ACL_MEMCPY_HOST_TO_DEVICE));
    // 用内核调用符<<<>>>调用核函数完成指定的运算,add_custom_do中封装了<<<>>>调用
    add_custom_do(blockDim, nullptr, stream, xDevice, yDevice, zDevice);
    CHECK_ACL(aclrtSynchronizeStream(stream));
    // 将Device上的运算结果拷贝回Host
    CHECK_ACL(aclrtMemcpy(zHost, outputByteSize, zDevice, outputByteSize, ACL_MEMCPY_DEVICE_TO_HOST));
    WriteFile("./output/output_z.bin", zHost, outputByteSize);
    // 释放申请的资源
    CHECK_ACL(aclrtFree(xDevice));
    CHECK_ACL(aclrtFree(yDevice));
    CHECK_ACL(aclrtFree(zDevice));
    CHECK_ACL(aclrtFreeHost(xHost));
    CHECK_ACL(aclrtFreeHost(yHost));
    CHECK_ACL(aclrtFreeHost(zHost));
    // AscendCL去初始化
    CHECK_ACL(aclrtDestroyStream(stream));
    CHECK_ACL(aclrtDestroyContext(context));
    CHECK_ACL(aclrtResetDevice(deviceId));
    CHECK_ACL(aclFinalize());

执行一键式编译运行脚本，编译和运行应用程序。脚本执行方式如下，<soc_version>表示算子运行的AI处理器型号，<run_mode>表示算子以cpu模式或npu模式运行。
```
bash run.sh <soc_version>  <run_mode>
```
1. 执行脚本前需要配置环境变量ASCEND_HOME_DIR，配置为CANN软件的安装路径，示例如下，请根据实际安装路径进行修改：
```
export ASCEND_HOME_DIR=$HOME/Ascend/ascend-toolkit/latest
```
2. 完成CPU和NPU侧运行验证。
  - CPU模式下执行如下命令，命令中的<soc_version>请替换为实际的AI处理器型号。
```
bash run.sh <soc_version> cpu
```
    运行结果如下，当前使用numpy接口计算了输出数据和真值数据的绝对误差和相对误差，误差在容忍偏差范围内，视为精度符合要求，输出"test pass"字样。
```
INFO: execute op on CPU succeed!
test pass
```
  - NPU模式下执行如下命令，命令中的<soc_version>请替换为实际的AI处理器型号。
```
bash run.sh <soc_version> npu_onboard
```
    运行结果如下，当前使用numpy接口计算了输出数据和真值数据的绝对误差和相对误差，误差在容忍偏差范围内，视为精度符合要求，输出"test pass"字样。
```
INFO: execute op on ONBOARD succeed!
test pass
```
  - 如果无法确定具体的<soc_version>，则在安装昇腾AI处理器的服务器执行npu-smi info命令进行查询，在查询到的“Name”前增加Ascend信息，例如“Name”对应取值为xxxyy，实际配置的<soc_version>值为Ascendxxxyy。
  - <soc_version>支持以下参数取值：

    Atlas 推理系列产品（Ascend 310P处理器）参数值：Ascend310P1、Ascend310P3

    Atlas 训练系列产品参数值：AscendxxxA、AscendxxxB

    Atlas A2训练系列产品参数值：AscendxxxB1、AscendxxxB2、AscendxxxB3、AscendxxxB4

接下来的引导

如果您对教程中的多核并行、流水编程等概念不了解，导致阅读过程有些吃力，可以参考基本概念和编程模型学习基本概念，再来回顾本教程；如果您已经了解相关概念，并跑通了该样例，您可以参考矢量编程了解Ascend C矢量编程中的更多细节。
