msproftx host与device的timeline汇总数据合并为msproftx的timeline汇总数据msprof*.json。
msprof*.json在Chrome浏览器中展示如下。

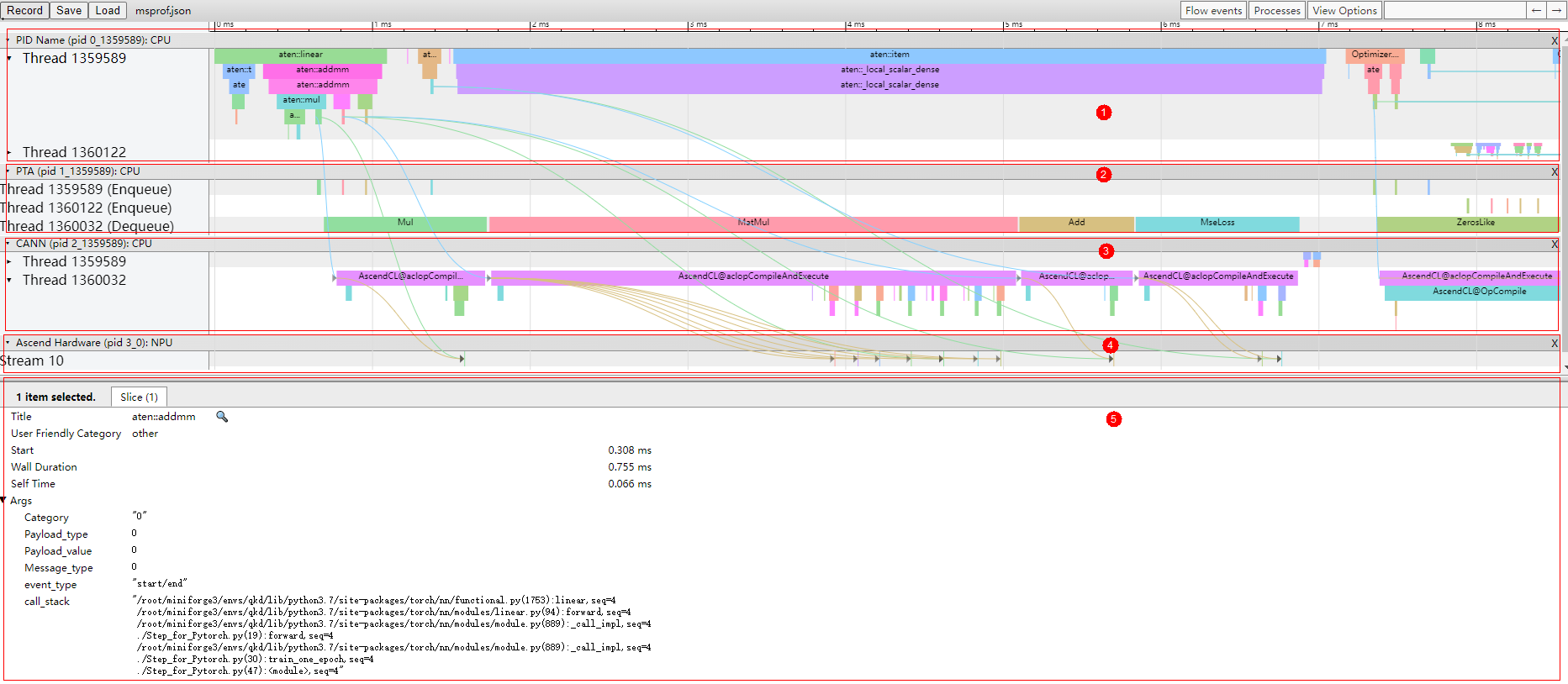

图1 timeline汇总展示（Atlas 200/300/500 推理产品）（Atlas 推理系列产品（Ascend 310P处理器））（Atlas 训练系列产品）（Atlas A2训练系列产品）
如图1所示，timeline汇总数据主要展示如下区域：
- 区域1：msproftx数据，即上层应用数据，包含上层应用算子的耗时信息。
- 区域2：task_queue数据。仅PyTorch训练场景E2E Profiling采集后展示。
- 区域3：CANN层数据，主要包含AscendCL、Runtime组件以及Node（算子）的耗时数据。
- 区域4：底层NPU数据，主要包含Task Scheduler组件耗时数据和迭代轨迹数据以及其他昇腾AI处理器系统数据。
- 区域5：展示timeline中各算子、接口的详细信息。单击各个timeline时展示。
- call_stack字段仅PyTorch训练场景E2E Profiling采集后展示。
- 图中的箭头连线为PyTorch训练场景E2E Profiling采集后展示，表示上层应用、AscendCL API以及Task Scheduler（底层NPU算子）之间的关联关系，详细分析方法请参见查看算子下发方向，其中HCCL算子不支持展示上层应用到AscendCL API接口的映射关系。
各区域数据详细描述可参见host目录数据和device目录数据的数据说明。
