该数据可以从以下入口查看：
- mindstudio_profiler_output/msprof_*.json中的HCCL层级
- timeline/hccl_*.json

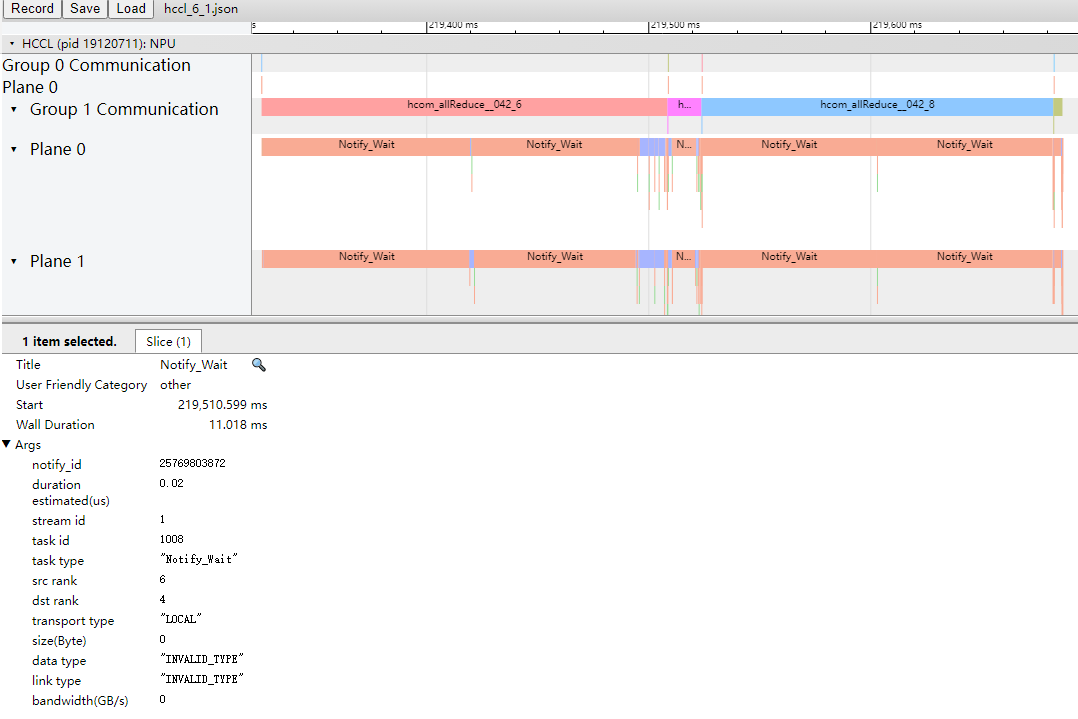

该数据在Chrome浏览器中展示示例如下：
多卡、多机或集群场景时各Device之间存在通信，形成各个通信域（Group * Communication），hccl_*.json按照各个通信域进行排列，收集通信算子的耗时。
关键字段说明如下。
字段名 |
字段含义 |
|---|---|
Group * Communication |
通信域下的通信算子。 |
Title |
选择某个组件的接口名称。 |
Start |
显示界面中时间轴上的时刻点，chrome trace自动对齐，单位ms。 |
Wall Duration |
表示当前接口调用耗时，单位ms。 |
Self Time |
表示当前指令本身执行耗时，单位ms。 |
Plane ID |
网络平面ID。 |
notify id |
notify唯一ID。 |
duration estimated(us) |
预估任务持续时间，单位us。 |
stream id |
Stream任务的ID。 |
task id |
Task任务的ID。 |
task type |
Task类型。 |
src rank |
源Rank。 |
dst rank |
目的Rank。 |
transport type |
传输类型，包含：LOCAL、SDMA、RDMA。 |
size(Byte) |
数据量，单位Byte。 |
data type |
数据格式。 |
link type |
链路类型，包含：HCCS、PCIe、RoCE。 |
bandwidth(GB/s) |
带宽大小，单位GB/s |
