msprof通信性能数据解析功能主要用于统计通信类的分段耗时、拷贝信息、带宽等信息，以便进行通信类数据分析。通信类数据只有在多卡、多节点或集群场景下存在。

执行分析命令。

命令示例如下：

msprof --analyze=on --rule=communication --output=<dir> [--clear=on]

或

python3 msprof.py analyze --rule communication --dir <dir> [--clear]

表1 参数说明
参数	说明	可选/必选
--analyze analyze	分析性能数据文件，可选on或off，默认值为off。	必选
--rule	分析规则，可取值为： communication：分析通信类数据，在PROF_XXX/analyse目录下生成communication.json文件，展现单卡所有通信算子通信耗时、带宽等详细信息。如图1所示。 communication_matrix：分析通信矩阵，在PROF_XXX/analyse目录下生成communication_matrix.json文件，展现通信小算子基本的信息，包含通信size、通信带宽、通信rank等信息，用于分析通信细节。如图2所示。以上两个参数可以同时配置，使用逗号分隔，例如：--rule=communication,communication_matrix。默认同时设置以上两个参数。	可选
--output --dir	性能数据文件目录。须指定为PROF_XXX目录，例如：/home/HwHiAiUser/profiler_data/PROF_XXX。	必选
--clear	数据精简模式，开启后将在导出性能数据后删除PROF_XXX目录下的sqlite目录，以节省存储空间。可选on或off，默认值为off。	可选

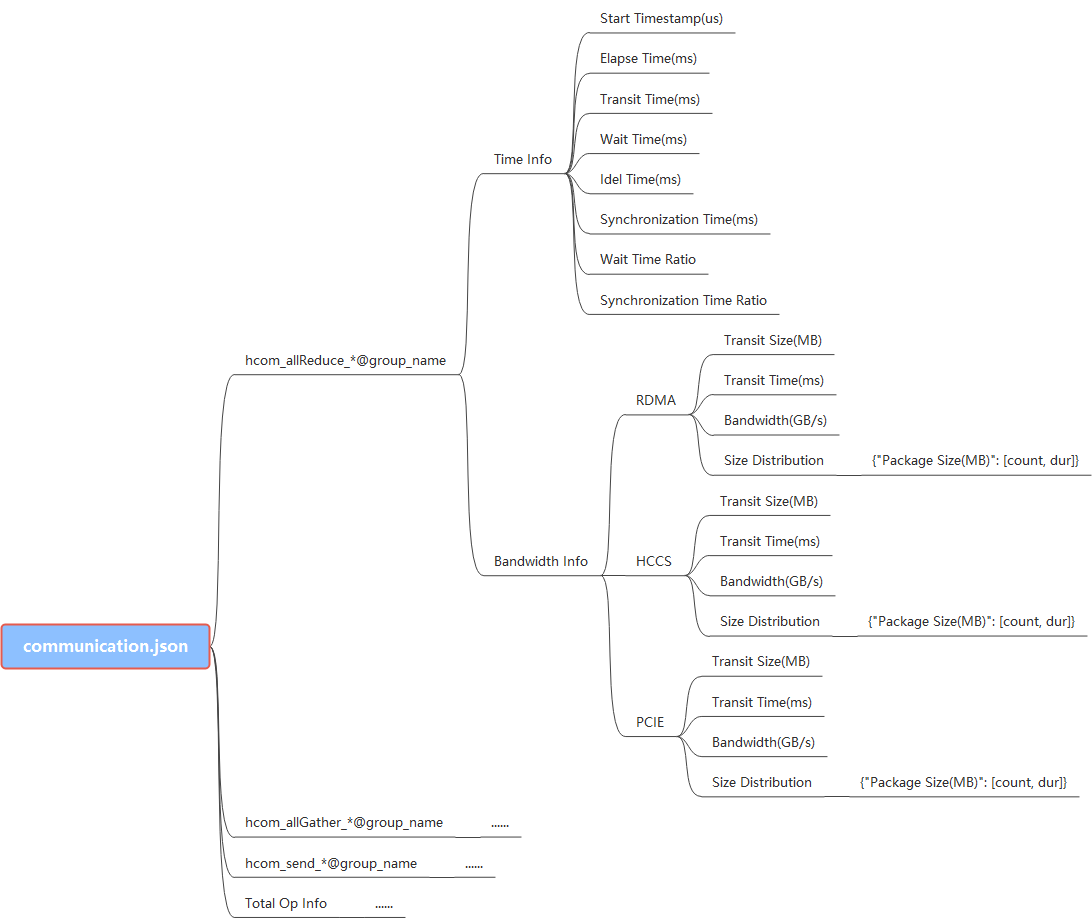

图1 communication.json
点击放大

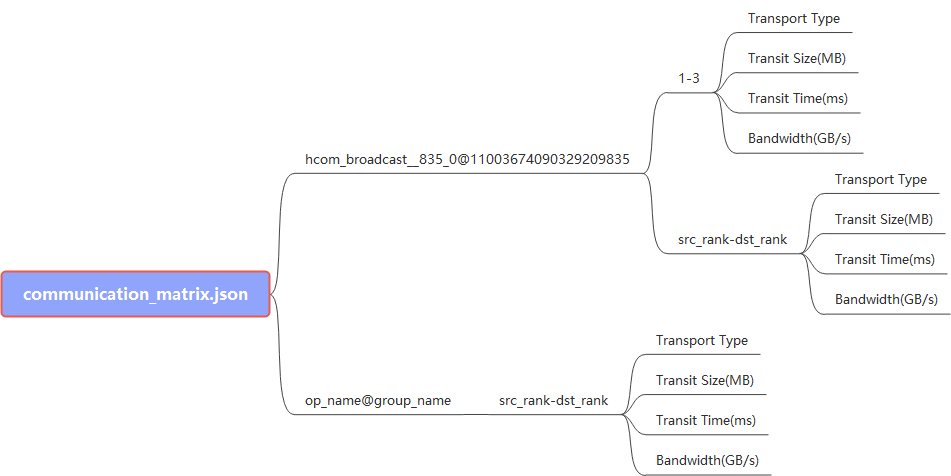

图2 communication_matrix.json
点击放大
