数据搬运和Vector计算的对齐要求

进行数据搬运和Vector计算时，对于搬运的数据长度和操作数的起始地址有如下的对齐要求：

使用DataCopy接口进行数据搬运，搬运的数据长度和操作数的起始地址必须保证32字节对齐。
进行Vector计算时，操作数的起始地址必须保证32字节对齐。

下文描述中的Global代指Global Memory，Local代指Local Memory。

下面是一些非对齐搬运和计算的例子。

非对齐搬入

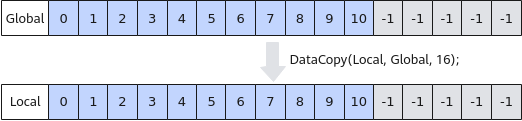

当需要从Global拷贝11个half数值到Local时，为保证搬运的数据长度32字节对齐，使用DataCopy将拷贝16个half(32B)数据到Local上，Local[11]~Local[15]被写成无效数据-1。
图1 非对齐搬入内存
非对齐搬出

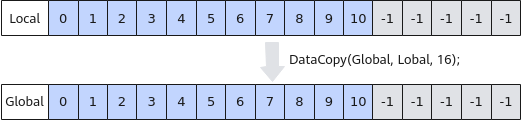

当需要从Local拷贝11个half数值到Global时，为保证搬运的数据长度32字节对齐，使用DataCopy将拷贝16个half(32B)数据到Global上，Global[11]~Global[15]被写成无效数据-1。
图2 非对齐搬出内存
矢量计算起始地址非32字节对齐的错误示例

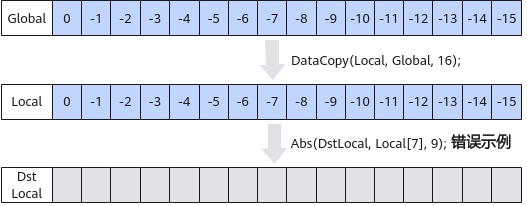

矢量计算时需要保证起始地址32字节对齐，如下的示例中，从Local[7]，即LocalTensor的第8个数开始计算，起始地址不满足32字节对齐，是错误示例。
图3 矢量计算起始地址非32字节对齐的错误示例

非对齐处理方案

DataCopyPad接口提供非对齐搬运的功能，如果基于该接口支持的产品开发算子（参见支持的型号），则可以直接使用该接口解决非对齐场景下的搬运问题。但部分型号不支持DataCopyPad接口，则需要参考如下的方案处理。

Global上逐行搬运长度不对齐数据到Local中，导致Local中每行都存在冗余数据
- 冗余数据参与计算

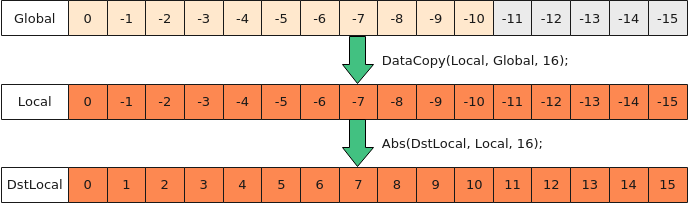

   如下图所示，将前11个half数据进行Abs计算，冗余数据可以参与计算，不影响最终结果，该种方式主要用于elemwise计算，这里步骤为：
  1. 使用DataCopy搬运16个half数据到Local中；
  2. 直接使用Abs做整块计算，可以不用计算尾块大小。
  图4 冗余数据参与计算
- 使用mask掩掉脏数据，一般用于轴归约计算等

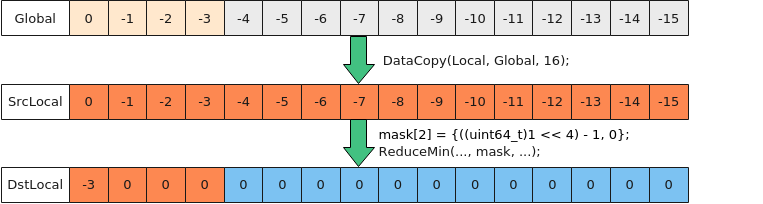

   如下图所示，假设输入数据的Shape为16*4，将输入数据搬入到UB后每行数据前4个half数据为有效数据，其余为冗余数据。为只对前4个half数据进行ReduceMin计算，且保证冗余数据不参与到计算，可以通过设置ReduceMin API的mask参数的方法掩盖掉脏数据。这里步骤为：
  1. 使用DataCopy搬运16个half数据到Local中；
  2. 对归约计算的目的操作数DstLocal清零，如使用Duplicate等；
  3. 进行归约操作，将ReduceMin的mask模式设置为前4个数据有效，来掩掉对冗余数据区域的处理。
  图5 冗余数据不参与计算
- 搬入Local中，逐行调用基础API Duplicate，脏数据位置填充0值

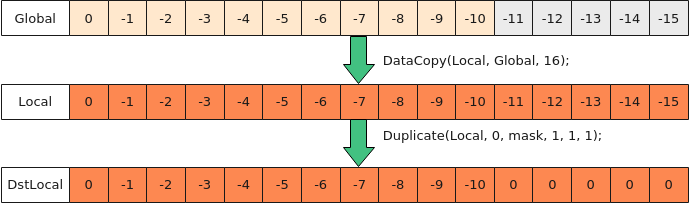

   如下图所示，对于搬入后的非对齐数据，逐行进行Duplicate清零处理，步骤为：
  1. 使用DataCopy搬运16个half数据到Local；
  2. 使用高阶API Duplicate，按照如下方式设置mask值，控制仅后5个元素位置有效，将冗余数据填充为0。
```
uint64_t mask0 = ((uint64_t)1 << 16) - ((uint64_t)1 << 11);
uint64_t mask[2] = {mask0, 0};
```
  图6 逐行填充0值
Global搬运非对齐数据到Local，逐行搬入后，Pad成0值

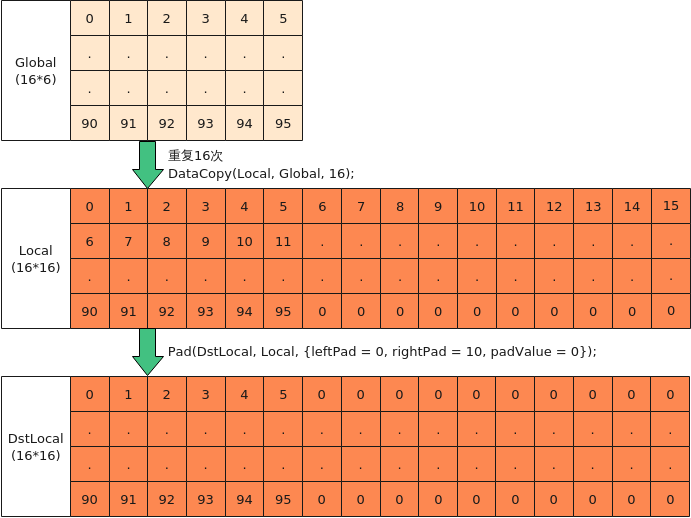

 如下图所示，将Local内16*16大小的数据块进行脏数据清零，逐行清零性能会很差，可以使用Pad一次性清零，步骤为：
1. 将16*6的数据从GM上逐行搬入UB后，每行6个有效数据；
2. 与Pad接口的场景2相同，将脏数据位置填充为0；
图7 使用Pad接口补齐
Local非对齐拷贝出Global，拷贝长度大于32B
- Local中存在冗余数据，如果有效数据为32B整除，使用UnPad接口去除冗余数据并完整搬出

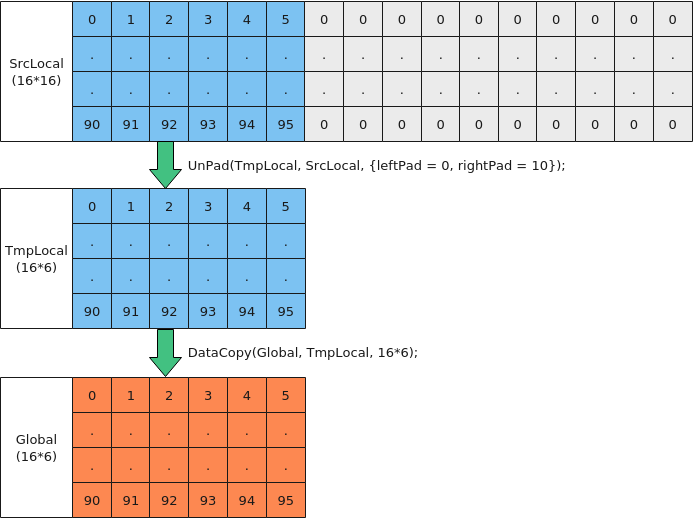

   如下图所示，Local内存为16*16，需要将16*6的有效内存搬到Global中，步骤如下：
  1. 要搬出的有效数据16*6为32B对齐，可以使用UnPad高阶API去除冗余值；
  2. 使用DataCopy搬运出连续的16*6个half数据到Global中。
  图8 使用UnPad去除冗余值
- 使用GatherMask处理

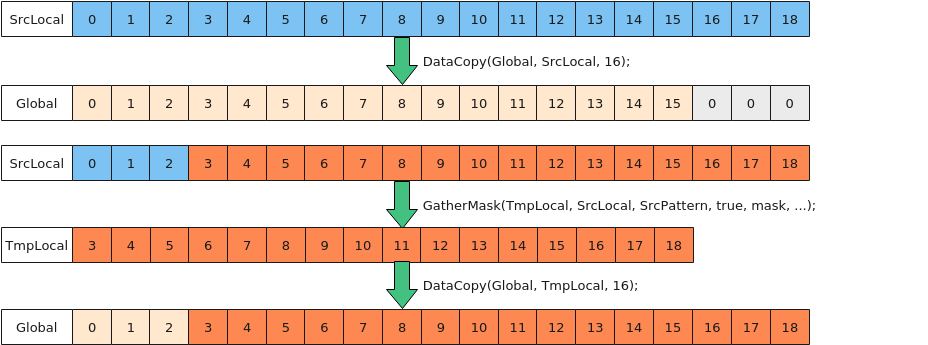

   如下图所示，为搬出19个half数据到Global中，使用GatherMask处理，步骤如下：
  1. 完整拷贝前16个half(32B)数据到Global中；
  2. 使用GatherMask接口，将SrcLocal[4]~[19]的数Gather到TmpLocal中，TmpLocal从对齐地址开始；
  3. 从TmpLocal中搬运Gather的数据(32B整数倍)到Global中。
  图9 使用GatherMask借位搬运
Local非对齐拷贝出Global，拷贝长度小于32B

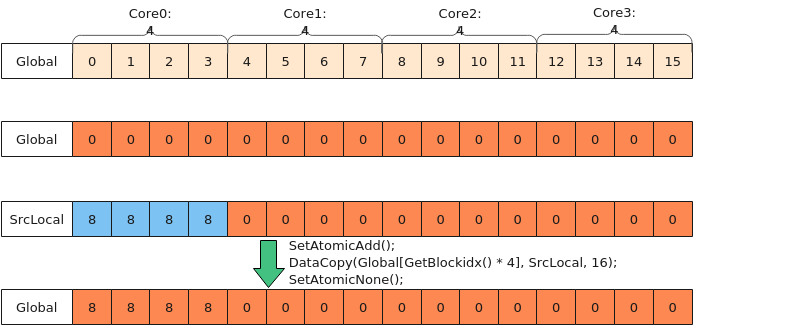

如下图所示，将一段数据分多核拷出，每个核拷贝出4个数
1. 将目标Global完整清零，可以通过在Host清零或者在Kernel侧用UB覆盖的方式处理；
2. 将本核内的Local数据，除了要搬出的4个有效数，其余冗余部分清零(使用Duplicate)；
3. 使用atomic累加的方式拷贝到Global，因为冗余数据已被清成0值，所以不会出现数据踩踏。
图10 使用atomic累加的方式处理拷贝长度小于32B的场景
