基本概念

MIPI的全称是Mobile Industry Processor Interface(移动行业处理器接口)，本文描述的MIPI接口特指物理层使用D-PHY传输规范，协议层使用CSI-2的通信接口。

LVDS的全称是Low Voltage differential Signaling(低压差分信号)，通过同步码区分消隐区和有效数据。sub-LVDS是LVDS的低压变种，常见于sony Sensor。

SLVS-EC的全称是Scalable Low Voltage Signaling Embedded Clock，是与MIPI并列的接口，用于高帧率和高分辨率图像采集。

用于连接发送端和接收端的一对高速差分线，既可以是时钟Lane，也可以是数据Lane。

发送端和接收端之间的时钟Lane和至少一个数据Lane组成一个 Link，本文中的link 是一个软件概念，每一个 link 包括两个数据 lane。

MIPI接口使用CSI-2 里面的短包进行同步，sub-LVDS 使用同步码区分有效数据和消隐区。sub-LVDS 有两种同步方式：

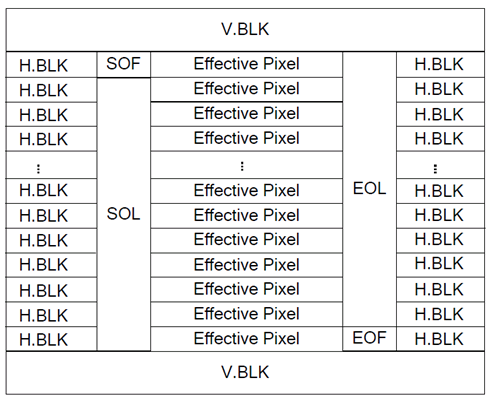

• 使用 SOF/EOF 表示帧起始和结束，使用SOL/EOL 表示行的起始和结束。同步方式如下图所示。
  图1 SOF/EOF/SOL/EOL 同步方式


每个同步码由4个字段组成，每个字段的位宽与像素数据位宽保持一致。前3个字段为固定基准码字，第4个字段由Sensor厂家确定。

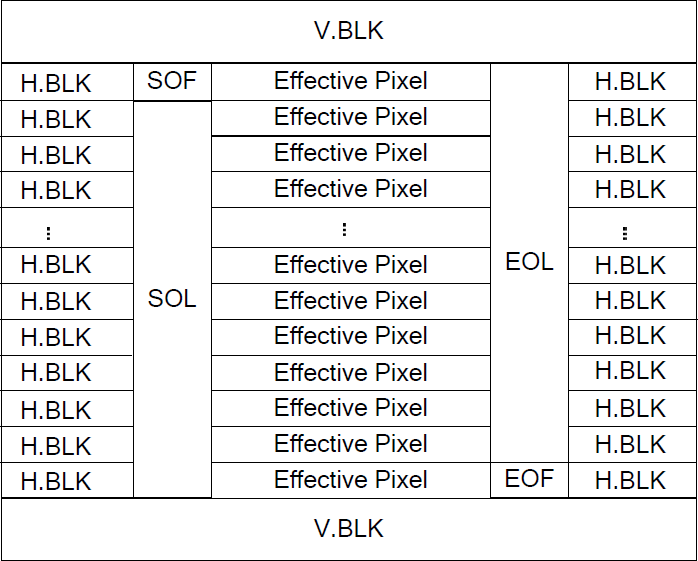

由于不同的Sensor可能会有不同的同步码，所以需要根据Sensor配置同步码。同步方式如下图所示。

图2 SAV/EAV 同步方式

DOL的全称是 Digital Overlap，指SONY的WDR 功能。
