本章节介绍开发者套件连接USB WiFi模块后，在图形桌面、VNC远程桌面以及命令行的网络配置方法。

使用约束

用户首次完成镜像烧录，第一次启动系统后才插入USB WiFi模块，需要在开发者套件命令行中手动执行命令让WiFi功能生效，该命令在SD卡的使用生命周期内只需要执行一次。
```
nmcli radio wifi on
```
若首次完成镜像烧录，第一次启动系统前已插入USB WiFi模块，系统会自动执行该命令。

Ubuntu系统重启后可能出现WiFi模块指示灯不亮、WiFi功能不生效的情况。请用户再次执行nmcli radio wifi on命令或者将WiFi模块重新插拔即可。
当前支持WIFI芯片型号为RTL8192CU的USB WiFi模块，频率范围2.4GHz，无线速率：300Mbps，购买WIFI模块时请核对参数。
对接路由器或者手机热点时需要匹配频率范围2.4GHz，大部分路由器支持2.4GHz与5GHz双频使用或设置为仅使用2.4GHz频率范围，路由器设置频率范围请参见设置路由器频率范围。

图形桌面操作

Ubuntu22.04版本镜像为例。
- 若用户在使用USB WiFi模块时，同时在PC使用了以太网口方式连接ETH1网口并远程登录开发者套件，则在成功连接WiFi后需打开终端参见4进行网关配置，才可正常使用USB WiFi模块连接网络。
- 配置WiFi路由优先级请参见WiFi模块和其他网络接口同时使用时如何配置开发者套件优先使用WiFi路由。
1. 将USB WiFi网卡插入开发者套件任意一个空闲USB接口（USB 3.0 Type A）。
2. 使用本机显示模式登录开发者套件。进入图形化桌面，右键单击下方工具栏中按钮，开启WiFi开关，如图1所示。
  图1 开启WiFi

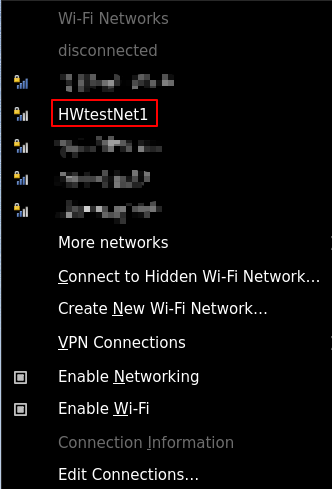

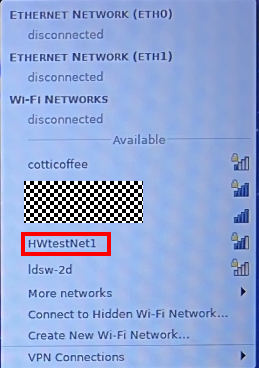

  开启后，出现可连接的WiFi列表，如图2所示，以连接名称为HWtestNet1的WiFi为例。

  图2 wifi列表

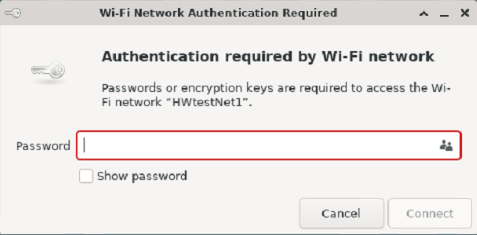

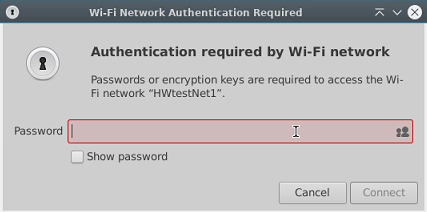

3. 双击待连接WiFi，弹出密码输入框，输入密码后单击Connect连接WiFi。
  图3 输入密码

  连接完成后下方WiFi图标显示为即表示已连接WiFi。
4. 打开浏览器测试是否已连接网络。

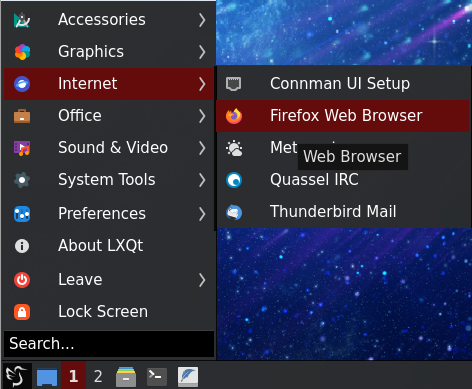

  1. 单击下方按钮，打开开始菜单，选择“Internet > Firefox Web Browser”打开浏览器，如图4所示。
    图4 打开浏览器

    当打开浏览器时出现“Your Computer Clock is Wrong”提示，则需要左键单击左下方工具栏打开终端，输入date -s "YYYY-MM-DD HH:MM:SS"命令，修改系统时间为当前所在地区时间。

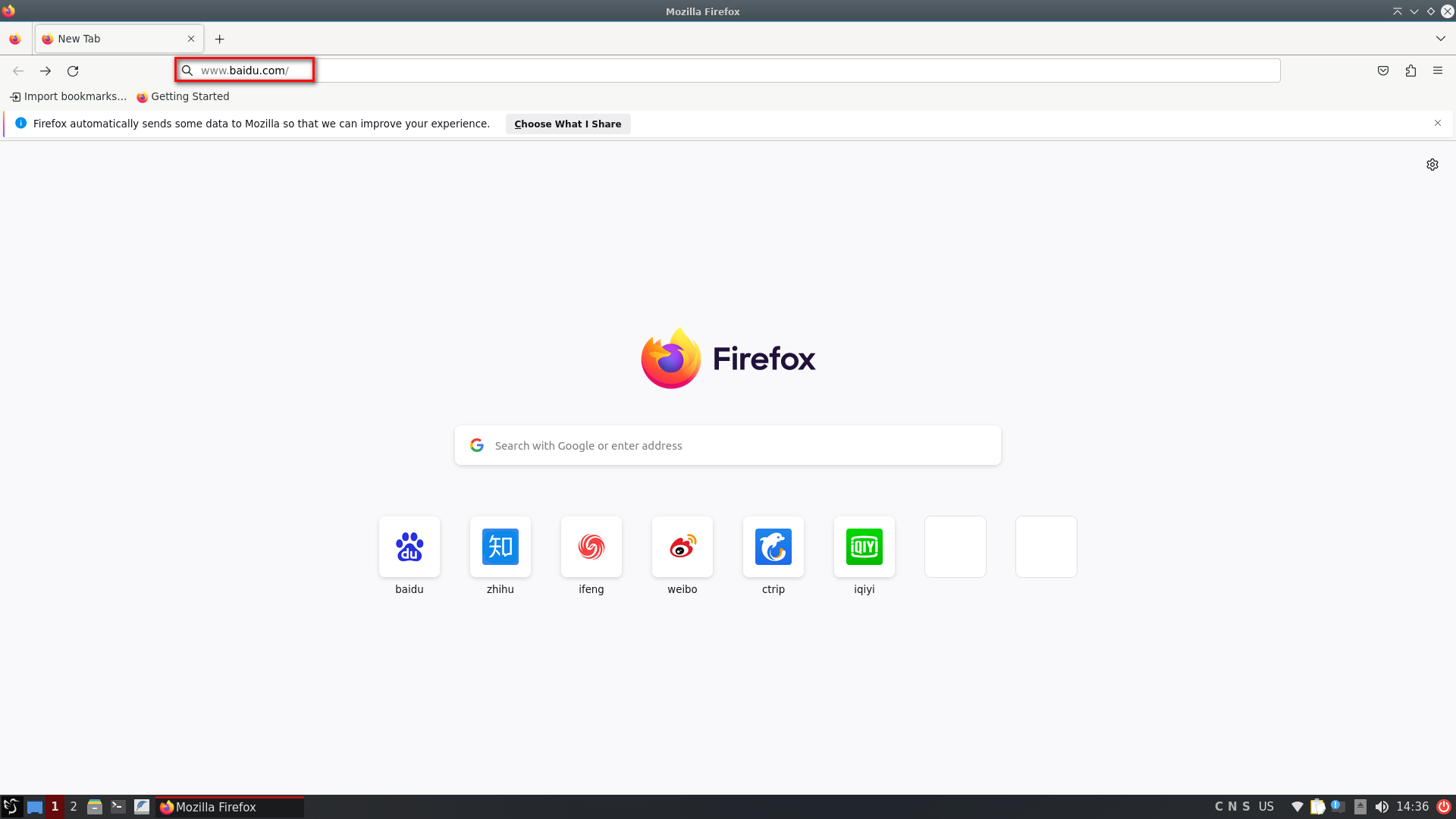

  2. 在浏览器中输入“www.baidu.com”并按下键盘“Enter”键，查看是否成功访问网址。
    图5 输入网址

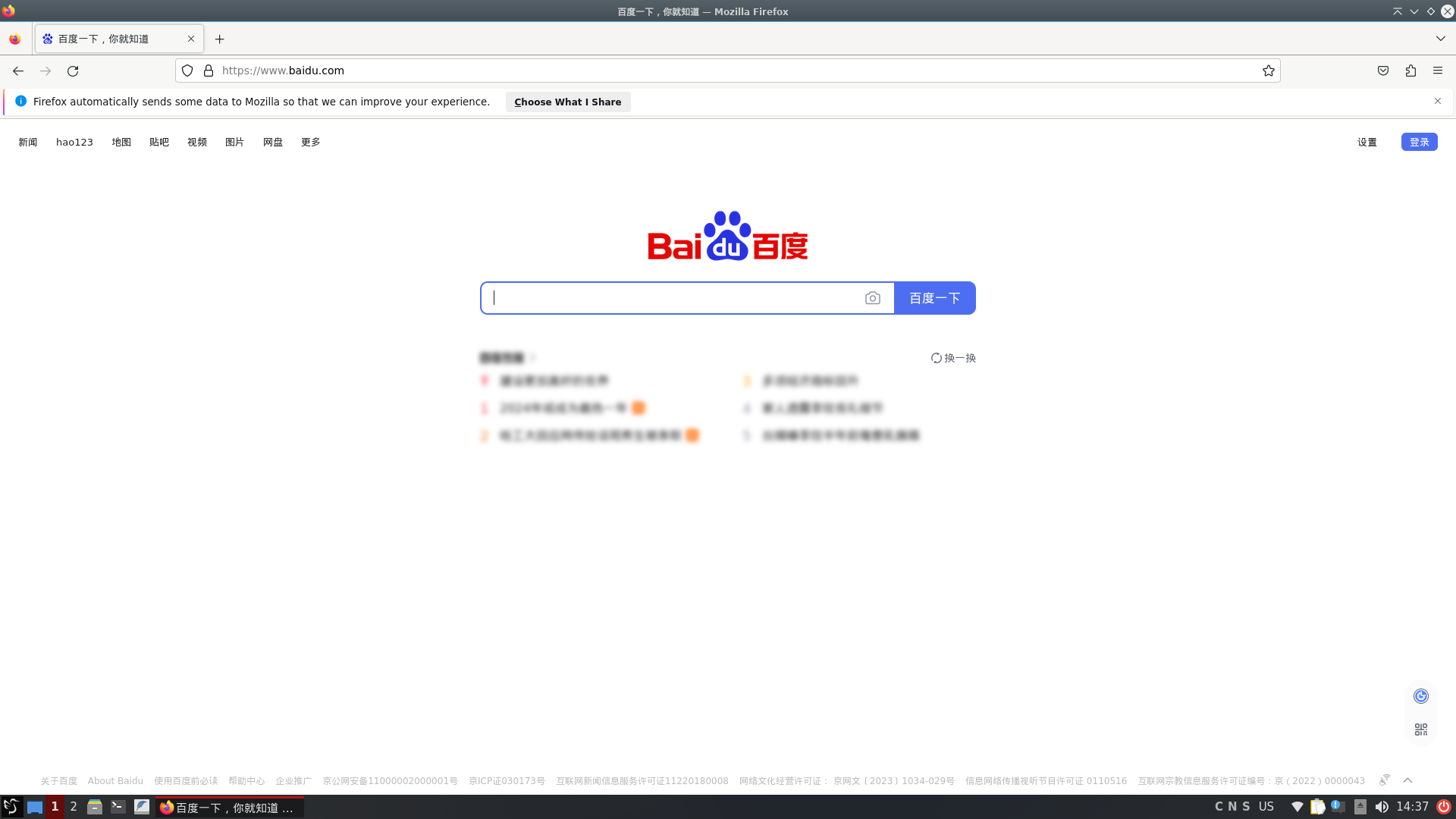

    若显示以下网页内容，表示开发者套件已成功通过USB WiFi模块连接网络。

    图6 成功访问
openEuler22.03版本镜像为例。
- 若用户在使用USB WiFi模块时，同时在PC使用了以太网口方式连接ETH1网口并远程登录开发者套件，则在成功连接WiFi后需打开终端参见4进行网关配置，才可正常使用USB WiFi模块连接网络。
- 配置WiFi路由优先级请参见WiFi模块和其他网络接口同时使用时如何配置开发者套件优先使用WiFi路由。
1. 将USB WiFi网卡插入开发者套件任意一个空闲USB接口（USB 3.0 Type A）。
2. 使用本机显示模式登录开发者套件。进入图形化桌面，右键单击右上方工具栏按钮，开启WiFi开关，如图7所示。
  图7 开启WiFi

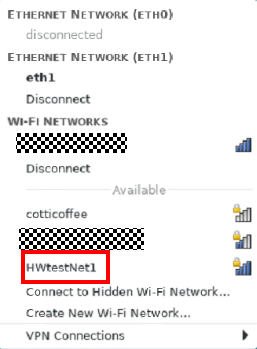

  开启后，出现可连接的WiFi列表，如图8所示，以连接名称为HWtestNet1的WiFi为例。

  图8 wifi列表

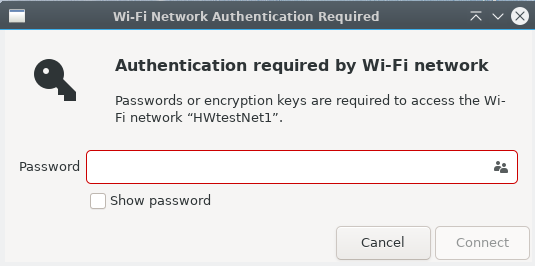

3. 双击待连接WiFi，弹出密码输入框，输入密码后单击Connect连接WiFi。
  图9 输入密码

  连接完成后弹出连接已建立提示框，表示已连接WiFi。

  图10 连接成功
4. 打开浏览器测试是否已连接网络。
  1. 左键单击正下方工具栏按钮打开浏览器。

    当打开浏览器时出现“Your Computer Clock is Wrong”提示，则需要左键单击正下方工具栏打开终端，输入date -s "YYYY-MM-DD HH:MM:SS"命令，修改系统时间为当前所在地区时间。
  2. 在浏览器中输入“www.baidu.com”并按下键盘“Enter”键，查看是否成功访问网址。
    图11 输入网址

    若显示以下网页内容，表示开发者套件已成功通过USB WiFi模块连接网络。

    图12 成功访问

VNC桌面操作

Ubuntu22.04版本镜像为例。
- 若用户在使用USB WiFi模块时，使用了以太网口方式连接ETH1网口并登录VNC，则在成功连接WiFi后需打开终端参见4进行网关配置，才可正常使用USB WiFi模块连接网络。
- 配置WiFi路由优先级请参见WiFi模块和其他网络接口同时使用时如何配置开发者套件优先使用WiFi路由。
1. 将USB WiFi网卡插入开发者套件任意一个空闲USB接口（USB 3.0 Type A）。

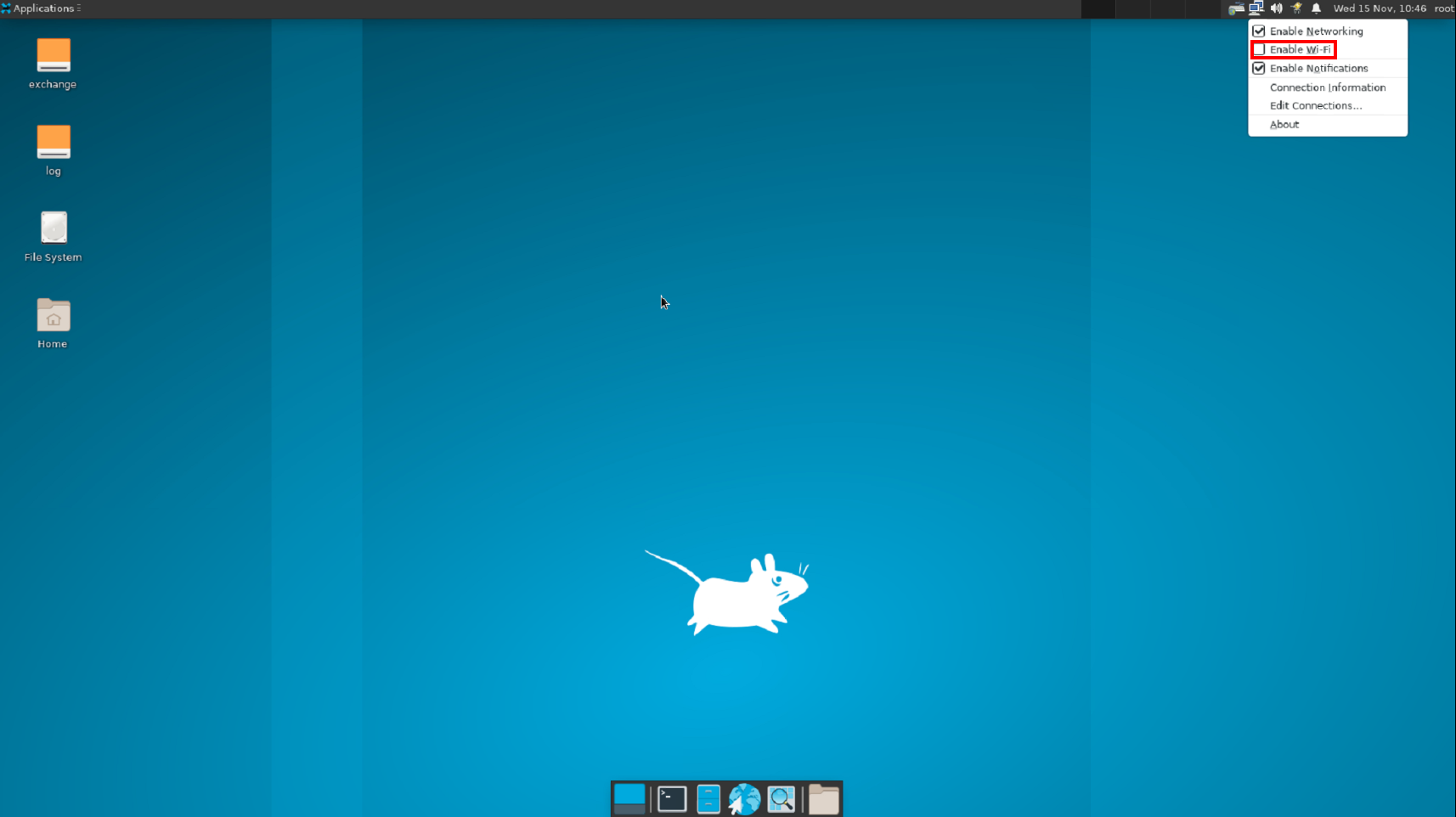

2. 使用VNC登录方式登录开发者套件。进入VNC桌面，右键单击上方工具栏中按钮，开启WiFi开关，如图13所示。
  图13 开启WiFi

  开启后，出现可连接的WiFi列表，如图14所示，以连接名称为HWtestNet1的WiFi为例。

  图14 WiF列表
3. 双击待连接WiFi，弹出密码输入框，输入密码后单击Connect连接WiFi。
  图15 输入密码

  连接完成后弹出连接已建立提示框，表示已连接WiFi。

  图16 连接成功
4. 打开浏览器测试是否已连接网络。
  1. 单击下方工具栏图标打开浏览器。

    当打开浏览器时出现“Your Computer Clock is Wrong”提示，则需要左键单击左下方工具栏打开终端，输入date -s "YYYY-MM-DD HH:MM:SS"命令，修改系统时间为当前所在地区时间。
  2. 在浏览器中输入“www.baidu.com”并按下键盘“Enter”键，查看是否成功访问网址。
    图17 输入网址

    若显示以下网页内容，表示开发者套件已成功通过USB WiFi模块连接网络。

    图18 成功访问
openEuler22.03版本镜像为例。
- 若用户在使用USB WiFi模块时，使用了以太网口方式连接ETH1网口并登录VNC，则在成功连接WiFi后需打开终端参见4进行网关配置，才可正常使用USB WiFi模块连接网络。
- 配置WiFi路由优先级请参见WiFi模块和其他网络接口同时使用时如何配置开发者套件优先使用WiFi路由。
1. 将USB WiFi网卡插入开发者套件任意一个空闲USB接口（USB 3.0 Type A）。

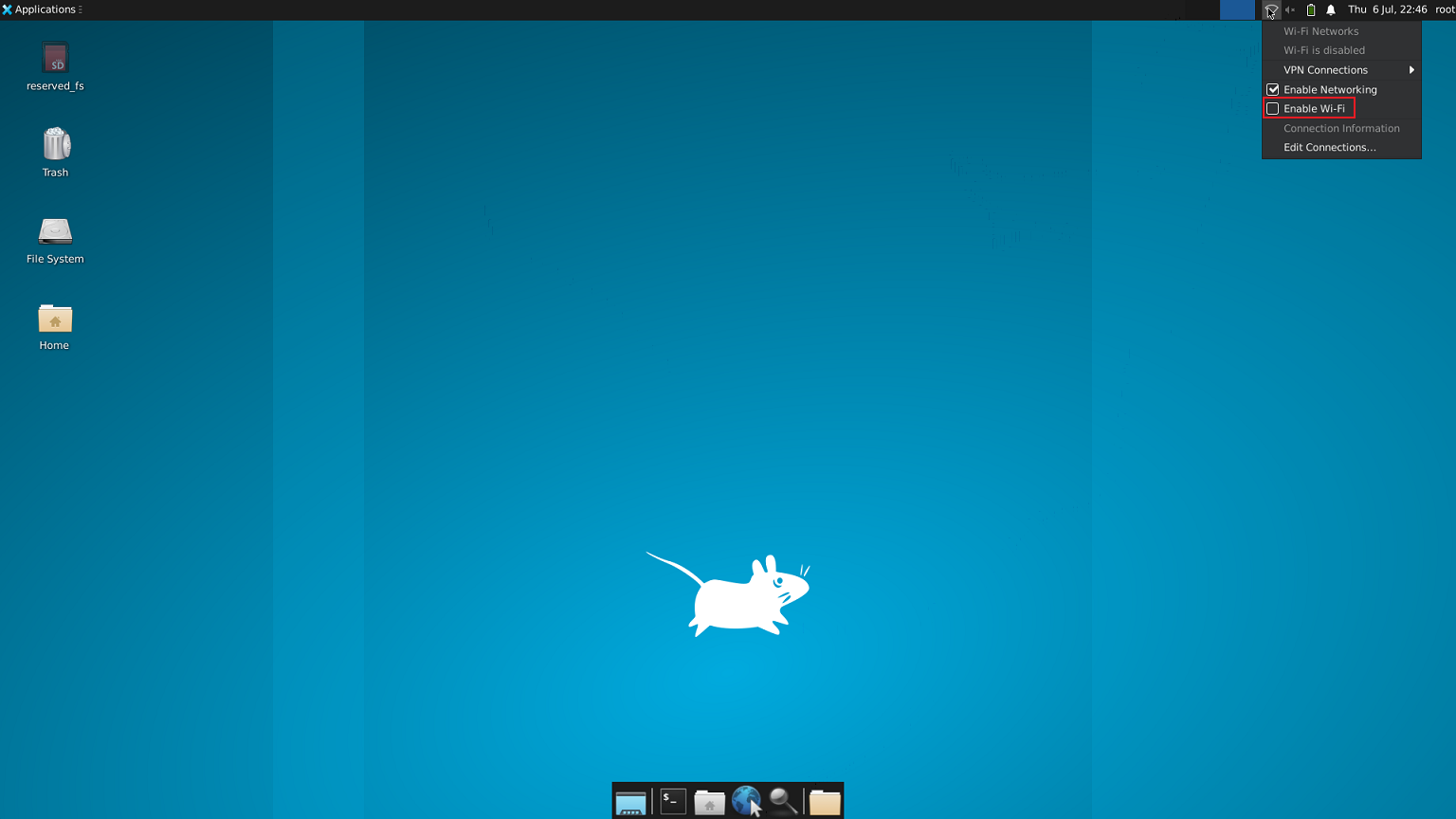

2. 使用VNC登录方式登录开发者套件。进入VNC桌面，右键单击右上方工具栏按钮，开启WiFi开关，如图19所示。
  图19 开启WiFi

  开启后，出现可连接的WiFi列表，如图20所示，以连接名称为HWtestNet1的WiFi为例。

  图20 WiF列表
3. 双击待连接WiFi，弹出密码输入框，输入密码后单击Connect连接WiFi。
  图21 输入密码

  连接完成后弹出连接已建立提示框，表示已连接WiFi。

  图22 连接成功
4. 打开浏览器测试是否已连接网络。
  1. 左键单击正下方工具栏按钮打开浏览器。

    当打开浏览器时出现“Your Computer Clock is Wrong”提示，则需要左键单击正下方工具栏打开终端，输入date -s "YYYY-MM-DD HH:MM:SS"命令，修改系统时间为当前所在地区时间。

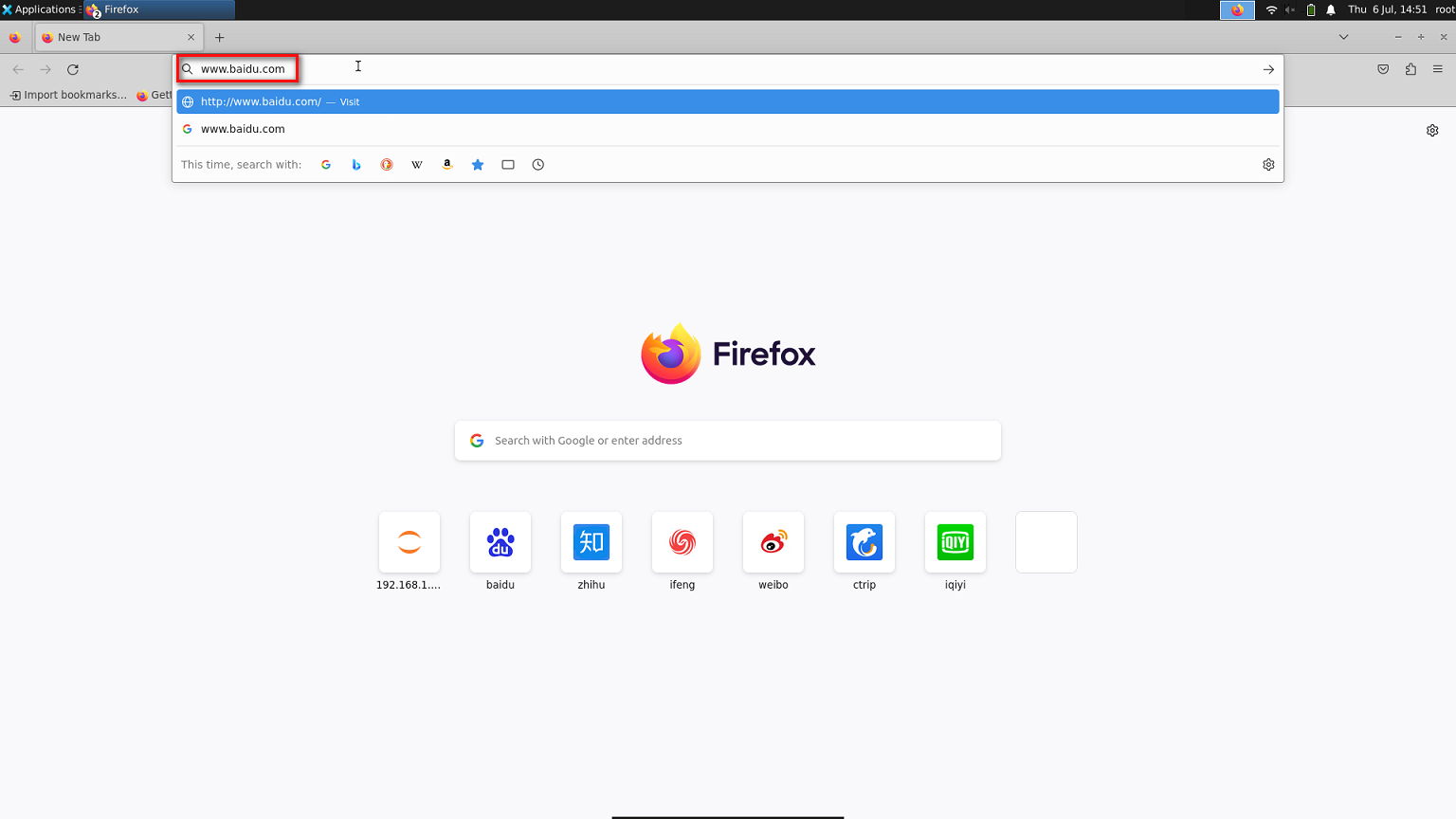

  2. 在浏览器中输入“www.baidu.com”并按下键盘“Enter”键，查看是否成功访问网址。
    图23 输入网址

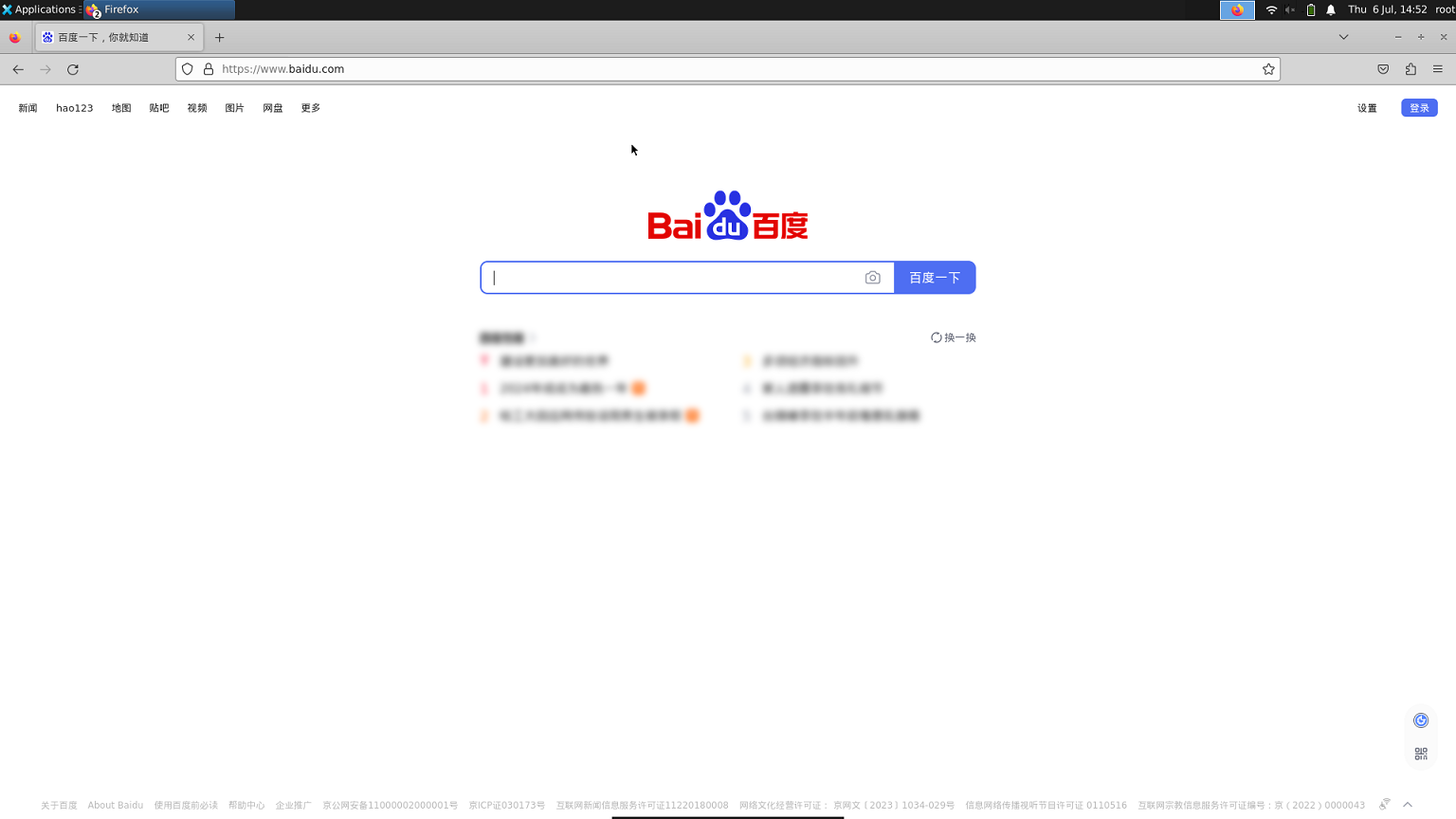

    若显示以下网页内容，表示开发者套件已成功通过USB WiFi模块连接网络。

    图24 成功访问

命令行操作

将USB WiFi网卡插入开发者套件任意一个空闲USB接口（USB 3.0 Type A）。

以root用户登录开发者套件，执行命令，可以通过回显看到USB WiFi网卡驱动是否正常加载。

lsmod | grep rtl

回显如下：

rtl8192cu              90112  0
rtl8192c_common        65536  1 rtl8192cu
rtl_usb                28672  1 rtl8192cu
rtlwifi               122880  3 rtl8192c_common,rtl_usb,rtl8192cu
mac80211              839680  3 rtl_usb,rtl8192cu,rtlwifi
cfg80211              860160  2 rtlwifi,mac80211

连接WiFi。
1. 执行命令扫描附近网络，记录待连接WiFi的ssid，此处以HWtestNet1网络为例。
```
nmcli dev wifi list
```
  回显如下：
```
IN-USE  BSSID              SSID           MODE   CHAN  RATE        SIGNAL  BARS  SECURITY
        26:32:30:D6:F8:03  HWtestNet1     Infra  6     130 Mbit/s  100   ▂▄▆█  WPA2
        74:9D:8F:D9:65:18  ChinaNet-wKVF  Infra  2     130 Mbit/s  94      ▂▄▆█  WPA1 WPA2
        B8:27:C5:A7:9D:AD  --             Infra  1     130 Mbit/s  87      ▂▄▆█  WPA2
```
  若此步骤无回显，可能是WiFi设备没有读取成功，请尝试重新上电开发者套件，再执行命令。
2. 执行命令连接WiFi。
```
nmcli dev wifi connect network-ssid  password network-password
```
  network-ssid为待连接的网络名称，如HWtestNet1。

  network-password为待连接WiFi网络密码。

  当WiFi名称中包含空格或Linux无法识别的符号时，WiFi名称可使用单引号进行引，例如：‘HWtestnet1 new’。

  回显如下：
```
Device 'wlx08beac3cc4df' successfully activated with '60322d44-xxxx-xxxx-xxxx-cb8b68fbc1c5'.
```
  WiFi默认为自动连接模式，重启开发者套件后会自动连接WiFi，用户可执行以下命令查看WiFi连接属性。
```
nmcli -f name,autoconnect connection
```
  回显如下：
```
NAME                  AUTOCONNECT
HwtestNet1             yes
```
  Ubuntu系统重启后可能出现WiFi没有自动连接的情况，需要用户再次执行3.b重新连接WiFi。

执行以下命令查询所连接WiFi为开发者套件分配的IP。

ifconfig

回显如下，加粗部分为WiFi为开发者套件分配的IP相关信息：

wlx08beac3cc4df: flags=-28605<UP,BROADCAST,RUNNING,MULTICAST,DYNAMIC>  mtu 1500
        inet 172.20.10.2  netmask 255.255.255.240  broadcast 172.20.10.15
        inet6 fe80::30fe:1b76:18f1:1c29  prefixlen 64  scopeid 0x20<link>
        ether 08:be:ac:3c:c4:df  txqueuelen 1000  (Ethernet)
        RX packets 48  bytes 5780 (5.7 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 88  bytes 13276 (13.2 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

其中网络地址为172.20.10.2，广播地址为172.20.10.15。

开发者套件的默认路由为192.168.137.1，用户需执行以下命令修改默认路由，生效WiFi路由才可连接网络。
其中路由地址需和所连接网络在同一网段，根据4查询到当前所连接WiFi网络为开发者套件分配的IP为“172.20.10.2”，所以设置路由为“172.20.10.1”。
```
route add -net 0.0.0.0 netmask 0.0.0.0 gw 172.20.10.1
```
执行命令查看是否添加成功，回显中加粗命令为新增路由信息。
```
route -n
```
回显如下：
```
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.20.10.1     0.0.0.0         UG    0      0        0 wlx08beac3cc4df
```
重新插拔USB WiFi网卡或重启开发者套件后，需重新执行此步骤修改路由，若需保留路由请参见FAQ：WiFi模块和其他网络接口同时使用时如何配置开发者套件优先使用WiFi路由。
执行命令测试网络是否连通。
```
curl www.baidu.com
```

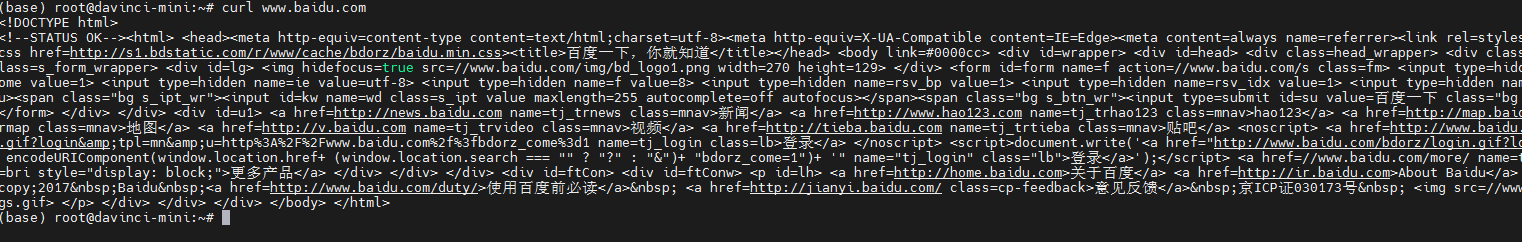

网络连通成功回显如下：

配置网络后无法联网请参见正确配置网络后仍无法联网解决。
