本节介绍如何通过ATC工具将模型转换成支持在开发者套件上推理的离线om模型。

准备模型

获取网络模型。

ONNX：单击Link或使用wget命令，解压压缩包，从“model”文件夹中获取*.onnx格式模型文件。

wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/unetplusplus_sdk_python_sample.zip

TensorFlow：单击Link或使用wget命令，获取*.pb格式模型文件。

wget https://ascend-repo-modelzoo.obs.cn-east-2.myhuaweicloud.com/c-version/ResNet50_for_TensorFlow/zh/1.7/m/ResNet50_for_TensorFlow_1.7_model.zip

MindSpore：单击Link或使用wget命令，获取*.air格式模型文件。

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com:443/cannInfo/model/resnet50_export.air

Caffe：Caffe模型转换需要模型文件和权重文件。

模型文件（*.prototxt）：单击Link或使用wget命令下载该文件。

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/AE/ATC%20Model/resnet50/resnet50.prototxt

权重文件（*.caffemodel）：单击Link或使用wget命令下载该文件。

wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/AE/ATC%20Model/resnet50/resnet50.caffemodel

（可选）如果是直接将模型文件下载到Ubuntu系统，则可以直接进行模型转换操作；如果是将模型文件下载到PC Windows系统，需要参考配置SSH文件传输将模型上传到Ubuntu系统。

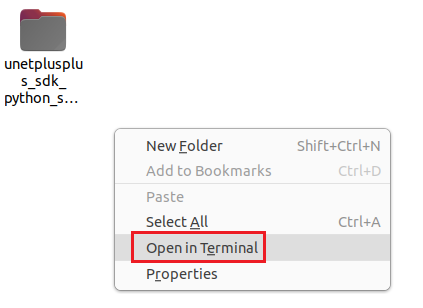

在下载的代码文件存放目录右键单击空白处，选择“Open in Terminal”打开命令行窗口。
图1 打开终端
以下载ONNX模型为例，执行命令进入解压后模型文件存放目录。
```
cd unetplusplus_sdk_python_sample/model
```

模型转换基础示例

以下介绍模型转换必须使用的参数。

以ONNX模型为例，执行如下命令生成离线模型（如下命令中使用的目录以及文件均为样例），模型转换必须使用的参数介绍如表1所示。

atc --model=model.onnx --framework=5 --output=model --soc_version=Ascend310B4

若用户在执行模型转换命令前关闭了配置环境变量的终端窗口，需参考3与5，在新终端窗口再次配置Python以及CANN的环境变量。
转换模型失败，可参见应用进程占用内存超出限制导致系统异常终止解决。

表1 参数说明
参数名	参数说明
--model	原始模型文件，填写模型文件时需要带上格式，如.onnx。
--weight	原始模型权重，该参数在转换Caffe模型场景下使用，其他框架不使用。
--framework	原始框架类型，各框架对应的数值如下： 0:Caffe; 1:MindSpore; 3:Tensorflow; 5:ONNX
--output	保存转换后的om离线推理模型文件路径。
--soc_version	昇腾AI处理器型号。

若提示如下信息，则说明模型转换成功，若模型转换失败，则请参见错误码参考进行定位。
```
ATC run success
```
成功执行命令后，在--output参数指定的路径下，可查看离线模型（如：model.om）。

模型编译时，若遇到AI CPU算子不支持某种数据类型导致编译失败的场景，可通过启用Cast算子自动插入特性快速将输入转换为算子支持的数据类型，从而实现网络的快速打通，详细流程请参见开启AI CPU Cast算子自动插入特性。

其他常用转换参数说明

模型转换基础示例介绍了模型转换必须使用的参数，接下来以YoloV5模型和SVTR模型为例介绍其他常用参数的使用方法。更多模型转换参数说明请参见《使用ATC工具转换模型》中“参数说明”章节。

单击链接或使用wget命令下载YoloV5模型代码包，在model目录中获取onnx模型文件。

wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/yolo_sdk_python_sample.zip

YoloV5模型转换命令如下：

atc --model=yolov5s.onnx --framework=5 --output=yolov5s_bs1 --input_format=NCHW --soc_version=Ascend310B4 --input_fp16_nodes="images"

单击链接或使用wget命令下SVTR模型代码包，在models目录中获取onnx模型文件。

wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/ocr_acl_sample.zip

SVTR模型转换命令如下：

atc --model=svtr.onnx --framework=5 --input_shape='x:1,3,48,1440' --input_format=NCHW --soc_version=Ascend310B4 --output=svtr

表2 参数说明
参数名	参数说明
--input_format	输入Tensor的内存排列方式，NCHW指代batch、channels、height、width。当原始框架为Caffe时，支持NCHW、ND（表示支持任意维度格式，N<=4）两种格式，默认为NCHW。当原始框架为ONNX时，支持NCHW、NCDHW、ND（表示支持任意维度格式，N<=4）三种格式，默认为NCHW。当原始框架是TensorFlow时，支持NCHW、NHWC、ND、NCDHW、NDHWC五种输入格式，默认为NHWC。如果TensorFlow模型是通过ONNX模型转换工具输出的，则该参数必填，且值为NCHW。如果原始模型中含有带data_format入参的算子，则该参数必填，推荐取值为ND，模型转换过程中会根据data_format属性的算子，推导出具体的format。若用户无法确定输入数据格式，则推荐指定为ND。当原始框架为MindSpore时，只支持配置为NCHW。一般情况下不需要使用该参数，如果用户开发的应用代码前处理对内存排列有要求，可以使用该参数并填写所需的内存排列方式。
--input_shape	模型的输入节点名称和shape，shape的格式一般为[batch,channels,height,width]。一般情况下不需要使用该参数，如果要转换的模型为动态shape的ONNX模型时，需要使用该参数并填写shape。本文以将一个动态shape的SVTR模型转换为静态om模型为例。
--input_fp16_nodes	指定输入数据类型为FP16的输入节点名称。若不指定，则默认是float32数据类型。此参数可根据用户需要选择是否指定，若为默认float32，则精度相对较高；若为float16，则性能相对较高，在精度无明显下降的情况下有利于性能的提升。

输入节点名称查看方法

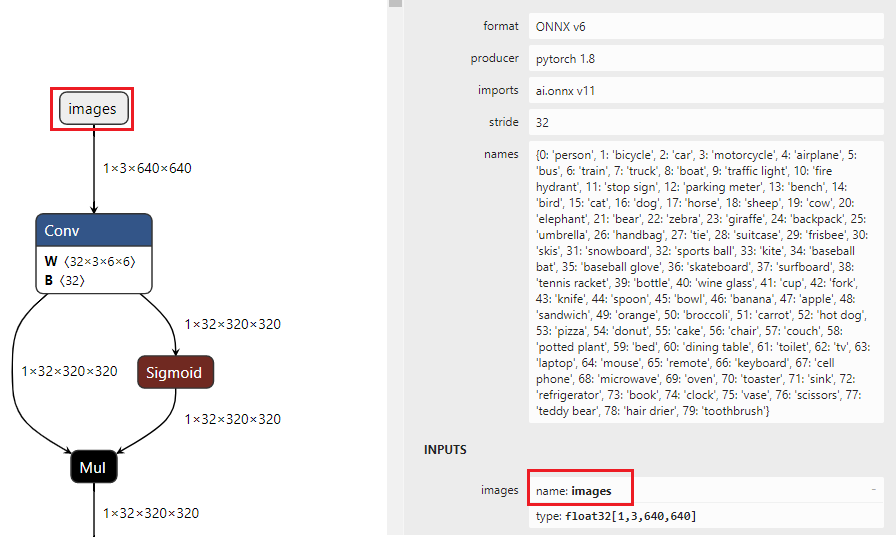

 使用Netron模型可视化工具打开（单击Open Model按钮）PC本地的模型文件，单击输入节点，查看输入节点名称。

图2 查看输入节点名称
输入节点shape查看方法和input_shape参数设置策略

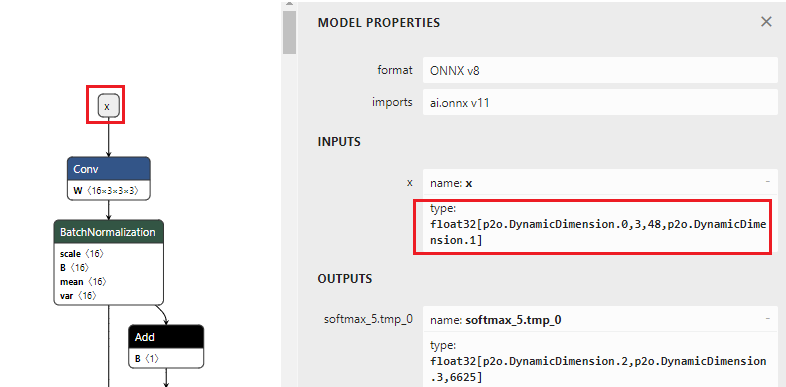

 使用Netron模型可视化工具打开模型，单击输入节点查看shape，可以看出输入节点x的shape为[p2o.DynamicDimension.0,3,48,p2o.DynamicDimension.1]，可以看出这个模型的输入是NCHW格式。第一个输入和最后一个输入分别为batch_size和width，且他们都由一个string填充，这种情况该维度为动态参数值（有时batch_size和width值为-1，这种情况和由string填充等价）。此时如果将该动态shape模型转换为batch size为1，宽度为1440的静态om模型时，input_shape参数可以设置为[1,3,48,1440]，1440为shape中的width，可以按需设置。
图3 查看shape
