开发者套件提供了40Pin低速GPIO接口，包括UART、SPI、I²C等接口，40Pin接口的管脚名称、电平如表1所示。

开发者套件的40Pin接口中共有26个功能管脚可复用，复用关系如表2所示。

表2 40Pin接口复用关系
管脚号	GPIO位号	复用信号1	复用信号2	复用信号3	复用信号4	复用信号5	复用信号6	复用信号7
3	GPIO2	sda7	spi6_sdo	gpio2_12	ucts2	prb_e[1]	-	-
5	GPIO3	scl7	spi6_sclk	gpio2_11	urts2	prb_e[0]	-	-
7	GPIO4	i2s0_mclk	gpclk0	gpio7_02	utxd7	spi7_csn	prb_d[2]	-
8	GPIO14	utxd0	ddr_utxd	sda6	gpio0_14	spi5_sdo	prb_a[22]	-
10	GPIO15	urxd0	ddr_urxd	scl6	gpio0_15	spi5_sclk	prb_a[23]	-
11	GPIO17	urxd2	can_rx3	gpio2_18	prb_e[7]	-	-	-
12	GPIO18	i2s0_bclk_tx	spi8_csn	gpio7_03	prb_d[3]	-	-	-
13	GPIO27	pwr_seq4	int_tpm_n	gpio1_06	trap_rsv11	prb_a[37]	-	-
15	GPIO22	utxd1	gpio2_15	prb_e[4]	-	-	-	-
16	GPIO23	urxd1	gpio2_16	prb_e[5]	-	-	-	-
18	GPIO24	pwm1_det	gpio0_25	trap_rsv13	prb_a[40]	-	-	-
19	GPIO10	spi2_sdo	spi5_sdo	gpio0_22	mdc_dc_md1	prb_a[32]	-	-
21	GPIO9	spi2_sdi	spi5_sdi	scl10	gpio0_23	prb_a[33]	-	-
22	GPIO25	perst2_n	gpio0_02	trap_rsv1	prb_a[2]	-	-	-
23	GPIO11	spi2_sclk	spi5_sclk	gpio0_20	mdc_dc_md0	prb_a[30]	-	-
24	GPIO8	spi2_csn	spi5_csn	sda10	gpio0_21	prb_a[31]	-	-
26	GPIO7	urts2	can_rx2	gpio2_19	prb_e[8]	-	-	-
29	GPIO5	i2s1_mclk	i2s_mclk_dbg	gpclk1	gpio7_07	urxd7	spi7_sdi	prb_d[7]
31	GPIO6	ucts2	can_tx2	gpio2_20	prb_e[9]	-	-	-
32	GPIO12	pwm3	ddr_urxd	gpio1_01	prb_a[29]	-	-	-
33	GPIO13	gpio4_00	usb0_ovrcur	prb_b[47]	-	-	-	-
35	GPIO19	i2s0_ws_tx	spi8_sdi	gpio7_04	prb_d[4]	-	-	-
36	GPIO16	utxd2	can_tx3	gpio2_17	prb_e[6]	-	-	-
37	GPIO26	perst3_n	gpio0_03	trap_rsv2	prb_a[3]	-	-	-
38	GPIO20	i2s0_sd_rx	spi8_sdo	gpio7_06	gpclk0	prb_d[6]	-	-
40	GPIO21	i2s0_sd_tx	spi8_sclk	gpio7_05	gpclk1	prb_d[5]	-	-

UART0是8脚和10脚，用于昇腾AI处理器的默认调试串口（console），波特率115200。

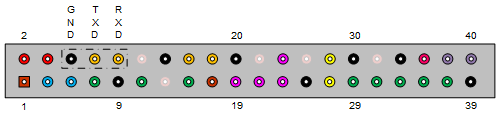

图1 调试串口示意图

SPI-CS0、SPI-CLK、SPI-MISO、SPI-MOSI四线SPI接口可以外接各种传感器。

I²C2-SCL和I²C2-SDA组成I²C接口，40Pin连接器共有I²C6和I²C7两组接口，可以用来外接传感器，与其他模块通信等，速率最高支持400KHz。

PCM-CLK、PCM FS、PCM DIN、PCM DOUT四线PCM接口可以外接各种音频设备。

Atlas 200I DK A2 开发者套件有11个管脚默认为GPIO。
