Arm场景将8张昇腾AI处理器直通给虚拟机后使用npu-smi工具只能查询到5张昇腾AI处理器

问题描述

Arm场景将8张昇腾AI处理器直通给虚拟机后使用npu-smi工具只能查询到5张昇腾AI处理器。

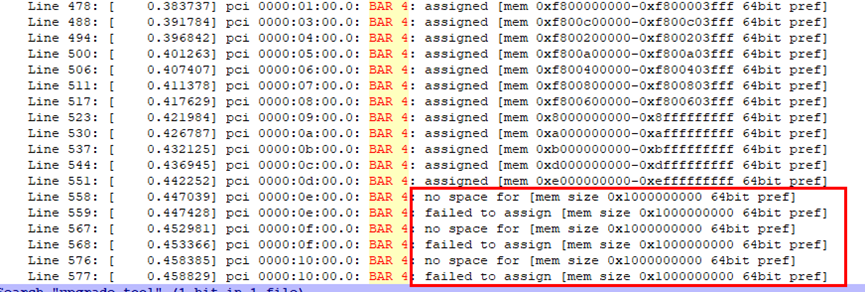

通过执行命令dmesg | grep “BAR 4”查询，显示如下则表示为PCIe地址空间不足导致。

可能原因

根因：默认的开源QEMU配置中，将PCIe域配置的地址空间限制在512G，而每张昇腾AI处理器所需要的BAR4资源为64G，结合虚拟机本身已使用的地址资源，最终无法在申请出足够的地址空间，导致分配失败。

解决方案

  1. 参考修改QEMU章节中1至5安装必要的依赖。
  2. 从https://download.qemu.org/下载4.1.0版本的QEMU源码包，并将下载的源码包上传至环境中。
  3. 执行如下命令，修改目录权限。

    chmod +x ./qemu-4.1.0.tar.xz

  4. 执行如下命令，解压QEMU源码包。

    tar -xf ./qemu-4.1.0.tar.xz

  5. 执行如下命令，进入QEMU源码目录。

    cd qemu-4.1.0/

  6. 修改QEMU源码。

    1. 执行如下命令，修改“virt.c”文件。

      vi ./hw/arm/virt.c

      修改extended_memmap数组定义，加粗字体由512修改至1024后保存。

      static MemMapEntry extended_memmap[] = {
    /* Additional 64 MB redist region (can contain up to 512 redistributors) */
    [VIRT_HIGH_GIC_REDIST2] =   { 0x0, 64 * MiB },
    [VIRT_HIGH_PCIE_ECAM] =     { 0x0, 256 * MiB },
    /* Second PCIe window */
    [VIRT_HIGH_PCIE_MMIO] =     { 0x0, 1024 * GiB },
    2. 执行如下命令，修改“configure”文件。

      vi ./configure

      修改如下加粗字体的参数取值为“yes”并保存。

      qom_cast_debug="yes"
trace_backends="log"
trace_file="trace"
spice="yes"
rbd=""
smartcard=""
libusb=""
usb_redir=""
opengl=""
opengl_dmabuf="no"
cpuid_h="no"
avx2_opt=""

  7. 构建并安装QEMU。

    1. 执行如下命令，配置QEMU的构建环境和构建参数。

      ./configure

    2. 执行如下命令，启动构建。

      make -j 64

    3. 执行如下命令，安装QEMU。

      make install

  8. 检查QEMU版本。

    1. 执行如下命令，重启libvirtd服务。

      service libvirtd restart

      Redirecting to /bin/systemctl restart libvirtd.service
    2. 执行如下命令，关闭AppArmor。

      systemctl disable apparmor

      若系统环境为openEuler 22.03 LTS/openEuler 20.03 LTS/Kylin V10 SP2/Kylin V10/UOS V20（1050e）/CULinux 3.0/Tlinux3.1/UOS V20（1050u2e）/Kylin V10 SP3/Debian11.8/BC Linux 8.2/Debian10.13/veLinux 1.2系统，可跳过此步骤。

    3. 执行如下命令，重启系统。

      reboot

      若系统环境为openEuler 22.03 LTS/openEuler 20.03 LTS/Kylin V10 SP2/Kylin V10/UOS V20（1050e）/CULinux 3.0/Tlinux3.1/UOS V20（1050u2e）/Kylin V10 SP3/BC Linux 8.2系统，可跳过此步骤。

    4. 执行如下命令，查看QEMU版本。

      virsh version

      Compiled against library: libvirt 6.0.0
Using library: libvirt 6.0.0
Using API: QEMU 6.0.0
Running hypervisor: QEMU 4.1.0

父主题： FAQ
