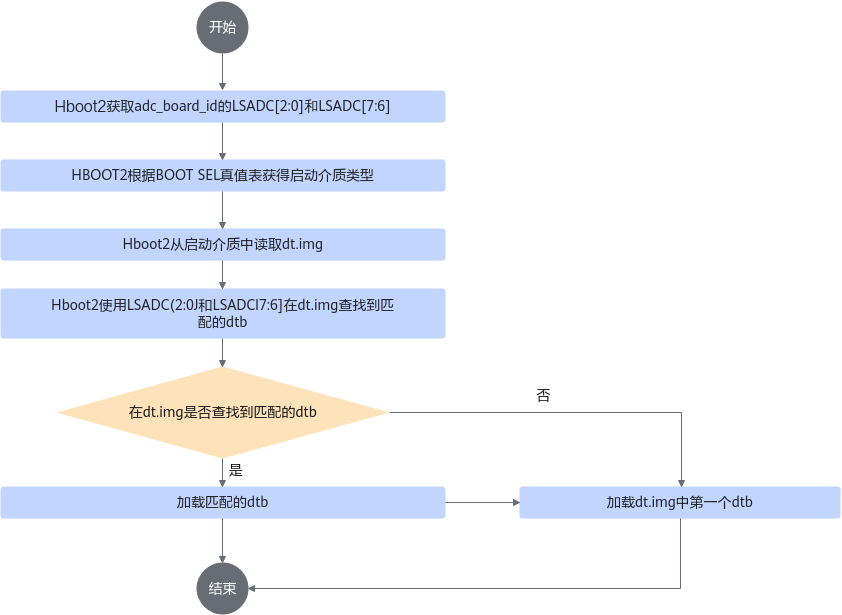

Atlas 200I A2 加速模块提供dt.img镜像集成不同的DTB，Hboot2根据Atlas 200I A2 加速模块的adc_board_id和底板的adc_board_id在dt.img中选择匹配的DTB加载，当无匹配的DTB时会加载dt.img中第一个DTB。

用户可基于dts自定义不同的DTB使能整机丰富的硬件接口，dts源码提供了可供整机参考的dts，详细介绍如下。

dts Sample	dts域段作用介绍	整机示例
hi1910B-asic-M150-B50.dts	M150：表示算力为20T的Atlas 200I A2 加速模块。 B50：表示adc_board_id的LSADC[7:6]为50，LSADC[7:6]用于区分不同的底板，详细请参考《Atlas 200I A2 加速模块硬件开发指南》。 dts名字和dts内容对应的域段：hisi，boardid = <0x0 0x5 0x0 0x1 0x5 0x0>。	Atlas 500 A2智能小站
hi1910B-asic-M100-B51.dts	M100：表示算力为8T的Atlas 200I A2 加速模块。 B51：表示adc_board_id的LSADC[7:6]为51，LSADC[7:6]用于区分不同的底板，详细请参考《Atlas 200I A2 加速模块硬件开发指南》。 dts名字和dts内容对应的域段：hisi，boardid = <0x0 0x5 0x1 0x1 0x0 0x0>。	Atlas 200I DK A2 开发者套件
hi1910B-asic-M150-B51.dts	M150：表示算力为20T的Atlas 200I A2 加速模块。 B51：表示adc_board_id的LSADC[7:6]为51，LSADC[7:6]用于区分不同的底板，详细请参考《Atlas 200I A2 加速模块硬件开发指南》。 dts名字和dts内容对应的域段：hisi，boardid = <0x0 0x5 0x1 0x1 0x0 0x0>。	20T的Atlas 200I A2 加速模块+Atlas 200I DK A2 开发者套件底板
hi1910B-asic-default.dts	Hboot2根据adc_board_id的LSADC[2:0]和LSADC[7:6]在dt.img中无法找到匹配的DTB时，会默认加载DTB中第一位置的hi1910B-asic-default.dtb进行启动，默认DTB中包含CPU、保留内存、uart0、eth0、eth1配置。	NA

hi1910B-asic-M150-B50.dts、hi1910B-asic-M100-B51.dts、hi1910B-asic-M150-B51.dts和hi1910B-asic-default.dts在源码包Ascend310B-source tar.gz中，详细获取方式请参见下载软件包。

用户有以下两种方式自定义dts。

基于dts Sample示例定义整机的dts，比如整机底板的LSADC[7:6]为30，搭配20T算力的Atlas 200I A2 加速模块时，dts可以为hi1910B-asic-M150-B30.dts，同时修改dts中boardid字段为如下。

{
compatible = "hisilicon,hi1910B-evb", "hisilicon,ascend610";
hisi,boardid = <0x0 0x3 0x0 0x1 0x5 0x0>;
#address-cells = <0x2>;
#size-cells = <0x2>;
interrupt-parent = <0x1>;
model = "Hisilicon PhosphorHi1910B evb";

基于hi1910B-asic-default.dts定义整机的dts，适配整机的硬件接口。
