Demo功能

串口处系统启动日志中增加一行打印，打印内容如下。

[TestDxeEntry][13L] Test!!

前提条件

一台带网络端口且操作系统为Ubuntu 22.04的x86 Linux服务器。
Linux服务器已安装python、make、gcc、unzip、pigz、bison、flex、libncurses-dev、squashfs-tools、bc、device-tree-compiler、libssl-dev、cmake与交叉编译工具链。

所有的依赖必须用root用户进行安装。
用户可以通过如下命令进行安装上述依赖。
apt-get install -y python3 make gcc unzip pigz bison flex libncurses-dev squashfs-tools bc device-tree-compiler libssl-dev cmake
交叉编译工具链安装请参见安装工具链。

操作步骤

登录Linux服务器。
执行如下命令，切换至root用户。
su - root
执行如下命令，安装编译所需依赖库。
apt-get install uuid-dev
使用WinSCP工具或其他工具，将下载软件包获取的源码包“Ascend310B-hboot2-source.tar.gz”上传至Linux系统root用户属组目录下，例如“/opt”。详细操作请参见10.2-使用WinSCP传输文件。
执行如下命令，进入源码包所在目录，例如“/opt”。
cd /opt
执行如下命令，解压源码包“Ascend310B-hboot2-source.tar.gz”。
tar -xzvf Ascend310B-hboot2-source.tar.gz
执行如下命令，进入“Ascend310B-hboot2-source/drivers/firmware/bios/HwPkg/UEFI/Common/Drivers”目录。
cd /opt/Ascend310B-hboot2-source/drivers/firmware/bios/HwPkg/UEFI/Common/Drivers
执行如下命令，创建“TestDxe”文件夹。
mkdir TestDxe
执行如下命令，进入“TestDxe”目录。
cd TestDxe

执行如下命令，新增“TestDxe.c”文件。

vim TestDxe.c

添加如下代码，配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。

#include <Uefi.h>
#include <types.h>
#include <Library/DebugLib.h>
#include <Library/IoLib.h>
#include <Library/UefiBootServicesTableLib.h>
#include <Resource.h>


EFI_STATUS EFIAPI TestDxeEntry(EFI_HANDLE ImageHandle, EFI_SYSTEM_TABLE *SystemTable)
{
EFI_STATUS Status = EFI_SUCCESS;

PRINT_WARNING("[%a][%dL] Test!!\n", __FUNCTION__, __LINE__);

return Status;
}

执行如下命令，新增“TestDxe.inf”文件。

vim TestDxe.inf

添加如下代码，配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。

[Defines]
INF_VERSION                    = 0x00010005
BASE_NAME                      = TestDxe
FILE_GUID                      = 4D035FE8-A0BB-42D4-B661-21771E6906A5
MODULE_TYPE                    = DXE_DRIVER
VERSION_STRING                 = 1.0
ENTRY_POINT                    = TestDxeEntry

[Sources.common]
TestDxe.c

[Packages]
ArmPlatformPkg/ArmPlatformPkg.dec
MdePkg/MdePkg.dec
ArmPkg/ArmPkg.dec
HwPkg/HwPkg.dec

[LibraryClasses]
UefiDriverEntryPoint
UefiBootServicesTableLib
DebugLib
IoLib
BlackBoxLib

[Guids]

[Depex]
TRUE

执行如下命令，进入“/opt/Ascend310B-hboot2-source/drivers/firmware/bios/HwPkg/UEFI/Products/as310b/as310b”目录。
cd /opt/Ascend310B-hboot2-source/drivers/firmware/bios/HwPkg/UEFI/Products/as310b/as310b
执行如下命令，修改“as310b.dsc”文件。
vim as310b.dsc

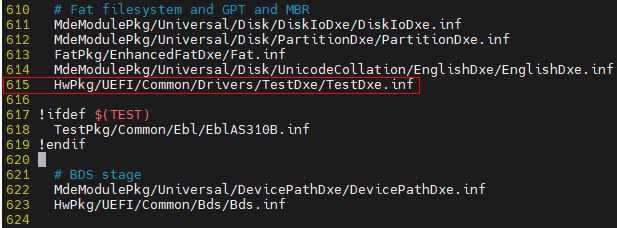

文件新增内容如下图红框，配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。
执行如下命令，修改“as310b.fdf”文件。
vim as310b.fdf

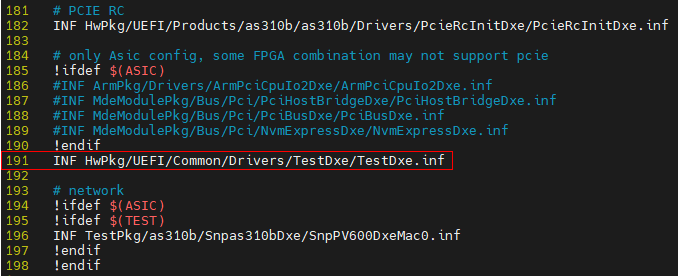

文件新增内容如下图红框，配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。
执行如下命令，进入“opt/Ascend310B-hboot2-source”目录
cd /opt/Ascend310B-hboot2-source
执行如下命令，编译“AS310B_HBOOT2_UEFI.fd”文件。
bash build.sh hboot2

出现如下回显，且生成“AS310B_HBOOT2_UEFI.fd”文件表示编译“AS310B_HBOOT2_UEFI.fd”文件成功。
```
generate /opt/Ascend310B-hboot2-source/output/AS310B_HBOOT2_UEFI.fd success!
sign /opt/Ascend310B-hboot2-source/output/AS310B_HBOOT2_UEFI.fd success!
```
编译后的“AS310B_HBOOT2_UEFI.fd”文件会自动存放于“Ascend310B-hboot2-source/output”目录下。
准备串口线，连接PC和Atlas 200I A2 加速模块底板串口，具体请参见使用PuTTY登录设备（串口方式），观测串口处系统启动日志。
生效“AS310B_HBOOT2_UEFI.fd”文件，具体操作请参考生效Hboot2。

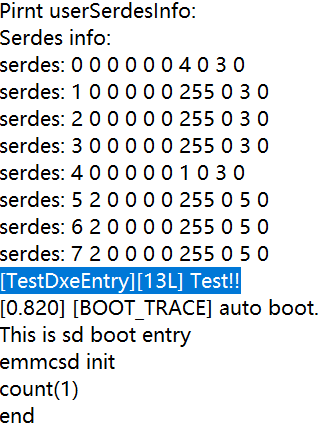

查看串口的系统启动日志，出现以下回显表示功能修改已生效。
