安全
开关机
控制
Atlas 200I A2 加速模块
支持安全开关机操作,安全开关机支持两种触发方式:硬件触发和软件触发。
硬件触发:通过安全开关机输入管脚SYS_POWEROFF_IN触发,低电平进入安全关机流程,关掉系统所有进程,高电平进入开机流程,同时通过SYS_POWEROFF_OUT输出开关机状态。
软件触发:软件通过安全关机命令触发
Atlas 200I A2 加速模块
进入安全关机流程,关掉系统所有进程,同时通过SYS_POWEROFF_OUT输出开关机状态。

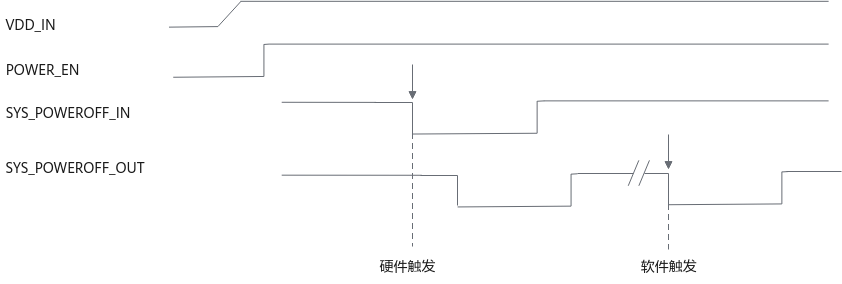

图1
安全开关机控制及时序图
