基于香橙派AIpro+MindSpore实现ResNet50图像分类
01引言
图像分类是最基础的计算机视觉应用，属于有监督学习类别，如给定一张图像(猫、狗、飞机、汽车等等)，判断图像所属的类别。本案例将介绍使用ResNet50网络对CIFAR-10数据集进行分类。
02网络介绍

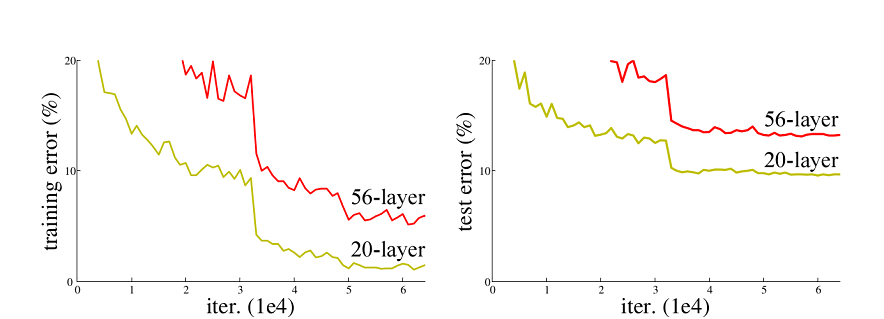

ResNet50网络是2015年由微软实验室的何恺明提出，获得ILSVRC2015图像分类竞赛第一名。在ResNet网络提出之前，传统的卷积神经网络都是将一系列的卷积层和池化层堆叠得到的，但当网络堆叠到一定深度时，就会出现退化问题。下图是在CIFAR-10数据集上使用56层网络与20层网络训练误差和测试误差图，由图中数据可以看出，56层网络比20层网络训练误差和测试误差更大，随着网络的加深，其误差没有如预想的一样减小。

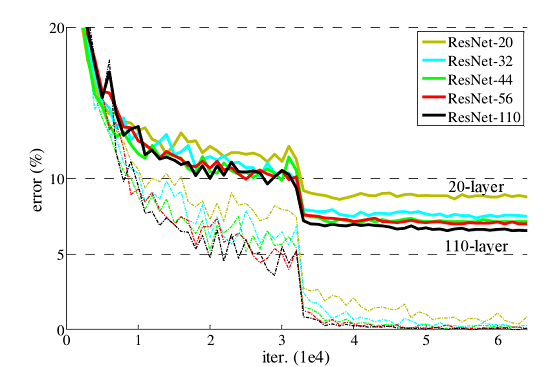

ResNet网络提出了残差网络结构(Residual Network)来减轻退化问题，使用ResNet网络可以实现搭建较深的网络结构（突破1000层）。论文中使用ResNet网络在CIFAR-10数据集上的训练误差与测试误差图如下图所示，图中虚线表示训练误差，实线表示测试误差。由图中数据可以看出，ResNet网络层数越深，其训练误差和测试误差越小。
03环境准备
开发者拿到香橙派开发板后，首先需要进行硬件资源确认，镜像烧录及CANN和MindSpore版本的升级，才可运行该案例，具体如下：
硬件： 香橙派AIpro 16G 8-12T开发板
镜像： 香橙派官网ubuntu镜像
CANN：8.0.RC3.alpha002
MindSpore： 2.4.10
1.镜像烧录
运行该案例需要烧录香橙派官网ubuntu镜像，烧录流程参考昇思MindSpore官网--香橙派开发专区--环境搭建指南--镜像烧录章节，注意官网链接示例镜像与本案例镜像有所区别，以本案例要求为准，注意区分。
2.CANN升级
CANN升级参考昇思MindSpore官网--香橙派开发专区--环境搭建指南--CANN升级章节。本案例的CANN版本要求是8.0RC3alpha002，注意官网链接示例升级版本与本案例所需版本有所区别，以本案例要求为准，注意区分。
3.MindSpore升级
MindSpore升级参考昇思MindSpore官网--香橙派开发专区--环境搭建指南--MindSpore升级章节，本案例的mindspore版本要求是2.4.10，注意官网链接示例升级版本与本案例所需版本有所区别，以本案例要求为准，注意区分。
04实验过程
1.设置运行环境
import mindspore mindspore.set_context(device_target="Ascend", mode=mindspore.GRAPH_MODE, max_device_memory="2GB", /jit_config={"jit_level":"O2"}, ascend_config={"precision_mode":"allow_mix_precision"})
- max_device_memory="2GB" : 设置设备可用的最大内存为2GB。
- mode=mindspore.GRAPH_MODE : 表示在GRAPH_MODE模式中运行
- device_target="Ascend" : 表示待运行的目标设备为Ascend。
- jit_config={"jit_level":"O2"} : 编译优化级别开启极致性能优化，使用下沉的执行方式。
- ascend_config={"precision_mode":"allow_mix_precision"} : 自动混合精度，自动将部分算子的精度降低到float16或bfloat16。
2.数据集准备与加载
CIFAR-10数据集共有60000张32*32的彩色图像，分为10个类别，每类有6000张图，数据集一共有50000张训练图片和10000张评估图片。
步骤1：下载数据集
使用download接口下载并解压，目前仅支持解析二进制版本的CIFAR-10文件（CIFAR-10 binary version）。
!pip install download
from download import download
url = "https://mindspore-website.obs.cn-north-4.myhuaweicloud.com/notebook/datasets/cifar-10-binary.tar.gz"
download(url, "./datasets-cifar10-bin", kind="tar.gz", replace=True)下载后的数据集目录结构如下：
datasets-cifar10-bin/cifar-10-batches-bin
├── batches.meta.text
├── data_batch_1.bin
├── data_batch_2.bin
├── data_batch_3.bin
├── data_batch_4.bin
├── data_batch_5.bin
├── readme.html
└── test_batch.bin
步骤2：加载数据集
使用mindspore.dataset.Cifar10Dataset接口来加载数据集，并进行相关图像增强操作。
import mindspore.dataset as ds
import mindspore.dataset.vision as vision
import mindspore.dataset.transforms as transforms
from mindspore import dtype as mstype
data_dir = "./datasets-cifar10-bin/cifar-10-batches-bin" # 数据集根目录
batch_size = 4 # 批量大小
image_size = 32 # 训练图像空间大小
workers = 4
num_classes = 10 # 分类数量
def create_dataset_cifar10(dataset_dir, usage, resize, batch_size, workers):
data_set = ds.Cifar10Dataset(dataset_dir=dataset_dir,
usage=usage,
num_parallel_workers=workers,
num_samples=32,
shuffle=True)
trans = []
trans += [
vision.Resize(resize),
vision.Rescale(1.0 / 255.0, 0.0),
vision.Normalize([0.4914, 0.4822, 0.4465], [0.2023, 0.1994, 0.2010]),
vision.HWC2CHW()
]
target_trans = transforms.TypeCast(mstype.int32)
# 数据映射操作
data_set = data_set.map(operations=trans,
input_columns='image',
num_parallel_workers=workers)
data_set = data_set.map(operations=target_trans,
input_columns='label',
num_parallel_workers=workers)
# 批量操作
data_set = data_set.batch(batch_size)
return data_set
# 获取处理后的验证数据集
dataset_val = create_dataset_cifar10(dataset_dir=data_dir,
usage="test",
resize=image_size,
batch_size=batch_size,
workers=workers)
step_size_val = dataset_val.get_dataset_size()步骤3：对CIFAR-10验证数据集进行可视化
import matplotlib.pyplot as plt
import numpy as np
data_iter = next(dataset_val.create_dict_iterator())
images = data_iter["image"].asnumpy()
labels = data_iter["label"].asnumpy()
print(f"Image shape: {images.shape}, Label shape: {labels.shape}")
# 验证数据集中，前四张图片所对应的标签
print(f"Labels: {labels[:4]}")
classes = []
with open(data_dir + "/batches.meta.txt", "r") as f:
for line in f:
line = line.rstrip()
if line:
classes.append(line)
# 验证数据集的前四张图片
plt.figure()
for i in range(4):
plt.subplot(2, 2, i + 1)
image_trans = np.transpose(images[i], (1, 2, 0))
mean = np.array([0.4914, 0.4822, 0.4465])
std = np.array([0.2023, 0.1994, 0.2010])
image_trans = std * image_trans + mean
image_trans = np.clip(image_trans, 0, 1)
plt.title(f"{classes[labels[i]]}")
plt.imshow(image_trans)
plt.axis("off")
plt.show()3.网络构建
残差网络结构(Residual Network)是ResNet网络的主要亮点，ResNet使用残差网络结构后可有效地减轻退化问题，实现更深的网络结构设计，提高网络的训练精度。本节首先讲述如何构建残差网络结构，然后通过堆叠残差网络来构建ResNet50网络。
3.1 构建残差网络结构

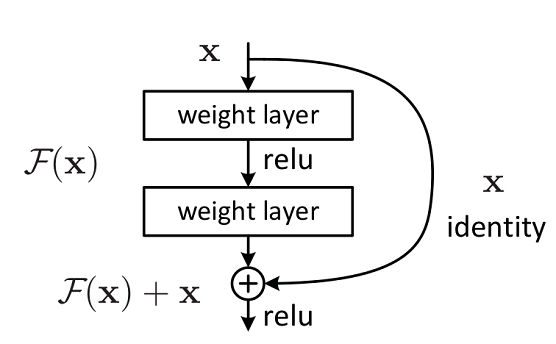

残差网络结构图如下图所示，残差网络由两个分支构成：一个主分支，一个shortcuts（图中弧线表示）。主分支通过堆叠一系列的卷积操作得到，shortcuts从输入直接到输出，主分支输出的特征矩阵F(x)，F(x)加上shortcuts输出的特征矩阵xx得到F(x)+xF(x)+x，通过Relu激活函数后即为残差网络最后的输出。
残差网络结构主要由两种，一种是Building Block，适用于较浅的ResNet网络，如ResNet18和ResNet34；另一种是Bottleneck，适用于层数较深的ResNet网络，如ResNet50、ResNet101和ResNet152。
3.1.1 Building Block

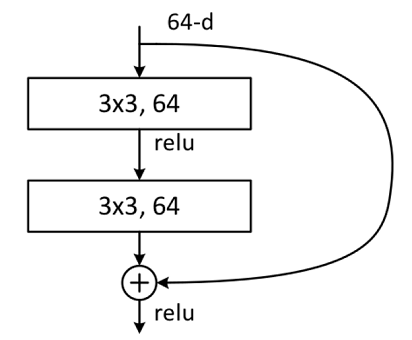

Building Block结构图如下图所示，主分支有两层卷积网络结构：
（1）主分支第一层网络以输入channel为64为例，首先通过一个3×33×3的卷积层，然后通过Batch Normalization层，最后通过Relu激活函数层，输出channel为64；
（2）主分支第二层网络的输入channel为64，首先通过一个3×33×3的卷积层，然后通过Batch Normalization层，输出channel为64。
最后将主分支输出的特征矩阵与shortcuts输出的特征矩阵相加，通过Relu激活函数即为Building Block最后的输出。
主分支与shortcuts输出的特征矩阵相加时，需要保证主分支与shortcuts输出的特征矩阵shape相同。如果主分支与shortcuts输出的特征矩阵shape不相同，如输出channel是输入channel的一倍时，shortcuts上需要使用数量与输出channel相等，大小为1×11×1的卷积核进行卷积操作；若输出的图像较输入图像缩小一倍，则要设置shortcuts中卷积操作中的stride为2，主分支第一层卷积操作的stride也需设置为2。
代码实现Building Block结构
from typing import Type, Union, List, Optional
import mindspore.nn as nn
from mindspore.common.initializer import Normal
# 初始化卷积层与BatchNorm的参数
weight_init = Normal(mean=0, sigma=0.02)
gamma_init = Normal(mean=1, sigma=0.02)
class ResidualBlockBase(nn.Cell):
expansion: int = 1 # 最后一个卷积核数量与第一个卷积核数量相等
def __init__(self, in_channel: int, out_channel: int,
stride: int = 1, norm: Optional[nn.Cell] = None,
down_sample: Optional[nn.Cell] = None) -> None:
super(ResidualBlockBase, self).__init__()
if not norm:
self.norm = nn.BatchNorm2d(out_channel)
else:
self.norm = norm
self.conv1 = nn.Conv2d(in_channel, out_channel,
kernel_size=3, stride=stride,
weight_init=weight_init)
self.conv2 = nn.Conv2d(in_channel, out_channel,
kernel_size=3, weight_init=weight_init)
self.relu = nn.ReLU()
self.down_sample = down_sample
def construct(self, x):
"""ResidualBlockBase construct."""
identity = x # shortcuts分支
out = self.conv1(x) # 主分支第一层：3*3卷积层
out = self.norm(out)
out = self.relu(out)
out = self.conv2(out) # 主分支第二层：3*3卷积层
out = self.norm(out)
if self.down_sample is not None:
identity = self.down_sample(x)
out += identity # 输出为主分支与shortcuts之和
out = self.relu(out)
return out3.1.2 Bottleneck

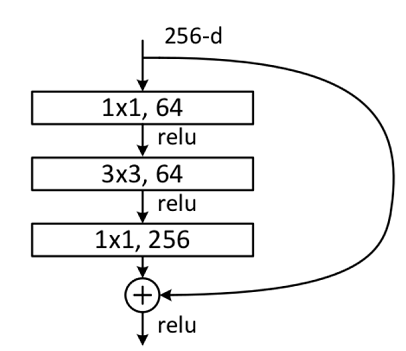

Bottleneck结构图如下图所示，在输入相同的情况下Bottleneck结构相对Building Block结构的参数数量更少，更适合层数较深的网络，ResNet50使用的残差结构就是Bottleneck。该结构的主分支有三层卷积结构，分别为1×1
1×1的卷积层、3×33×3卷积层和1×11×1的卷积层，其中1×11×1的卷积层分别起降维和升维的作用。
(1)主分支第一层网络以输入channel为256为例，首先通过数量为64，大小为1×11×1的卷积核进行降维，然后通过Batch Normalization层，最后通过Relu激活函数层，其输出channel为64；
(2)主分支第二层网络通过数量为64，大小为3×33×3的卷积核提取特征，然后通过Batch Normalization层，最后通过Relu激活函数层，其输出channel为64；
(3）主分支第三层通过数量为256，大小1×11×1的卷积核进行升维，然后通过Batch Normalization层，其输出channel为256。
最后将主分支输出的特征矩阵与shortcuts输出的特征矩阵相加，通过Relu激活函数即为Bottleneck最后的输出。
主分支与shortcuts输出的特征矩阵相加时，需要保证主分支与shortcuts输出的特征矩阵shape相同。如果主分支与shortcuts输出的特征矩阵shape不相同，如输出channel是输入channel的一倍时，shortcuts上需要使用数量与输出channel相等，大小为1×11×1的卷积核进行卷积操作；若输出的图像较输入图像缩小一倍，则要设置shortcuts中卷积操作中的stride为2，主分支第二层卷积操作的stride也需设置为2。
代码实现Bottleneck结构
class ResidualBlock(nn.Cell):
expansion = 4 # 最后一个卷积核的数量是第一个卷积核数量的4倍
def __init__(self, in_channel: int, out_channel: int,
stride: int = 1, down_sample: Optional[nn.Cell] = None) -> None:
super(ResidualBlock, self).__init__()
self.conv1 = nn.Conv2d(in_channel, out_channel,
kernel_size=1, weight_init=weight_init)
self.norm1 = nn.BatchNorm2d(out_channel)
self.conv2 = nn.Conv2d(out_channel, out_channel,
kernel_size=3, stride=stride,
weight_init=weight_init)
self.norm2 = nn.BatchNorm2d(out_channel)
self.conv3 = nn.Conv2d(out_channel, out_channel * self.expansion,
kernel_size=1, weight_init=weight_init)
self.norm3 = nn.BatchNorm2d(out_channel * self.expansion)
self.relu = nn.ReLU()
self.down_sample = down_sample
def construct(self, x):
identity = x # shortscuts分支
out = self.conv1(x) # 主分支第一层：1*1卷积层
out = self.norm1(out)
out = self.relu(out)
out = self.conv2(out) # 主分支第二层：3*3卷积层
out = self.norm2(out)
out = self.relu(out)
out = self.conv3(out) # 主分支第三层：1*1卷积层
out = self.norm3(out)3.2构建ResNet50网络

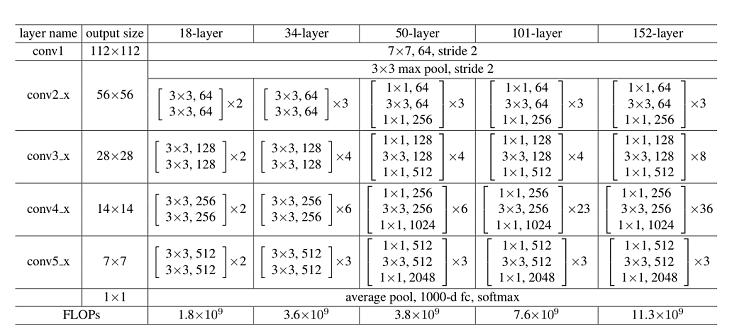

ResNet网络层结构如下图所示，以输入彩色图像224×224224×224为例，首先通过数量64，卷积核大小为7×77×7，stride为2的卷积层conv1，该层输出图片大小为112×112112×112，输出channel为64；然后通过一个3×33×3的最大下采样池化层，该层输出图片大小为56×5656×56，输出channel为64；再堆叠4个残差网络块（conv2_x、conv3_x、conv4_x和conv5_x），此时输出图片大小为7×77×7，输出channel为2048；最后通过一个平均池化层、全连接层和softmax，得到分类概率。
对于每个残差网络块，以ResNet50网络中的conv2_x为例，其由3个Bottleneck结构堆叠而成，每个Bottleneck输入的channel为64，输出channel为256。
如下示例定义make_layer实现残差块的构建，其参数如下所示:
last_out_channel：上一个残差网络输出的通道数。block：残差网络的类别，分别为ResidualBlockBase和ResidualBlock。channel：残差网络块1*1卷积层的输出通道数block_nums：残差网络块堆叠的个数。stride：卷积移动的步幅。
def make_layer(last_out_channel, block: Type[Union[ResidualBlockBase, ResidualBlock]],
channel: int, block_nums: int, stride: int = 1):
down_sample = None # shortcuts分支
if stride != 1 or last_out_channel != channel * block.expansion:
down_sample = nn.SequentialCell([
nn.Conv2d(last_out_channel, channel * block.expansion,
kernel_size=1, stride=stride, weight_init=weight_init),
nn.BatchNorm2d(channel * block.expansion, gamma_init=gamma_init)
])
layers = []
layers.append(block(last_out_channel, channel, stride=stride, down_sample=down_sample))
in_channel = channel * block.expansion
# 堆叠残差网络
for _ in range(1, block_nums):
layers.append(block(in_channel, channel))
return nn.SequentialCell(layers)- conv1：输入图片大小为32×3232×32，输入channel为3。首先经过一个卷积核数量为64，卷积核大小为7×77×7，stride为2的卷积层；然后通过一个Batch Normalization层；最后通过ReLu激活函数。该层输出feature map大小为16×1616×16，输出channel为64。
- conv2_x：输入feature map大小为16×1616×16，输入channel为64。首先经过一个卷积核大小为3×33×3，stride为2的最大下采样池化操作；然后堆叠3个[1×1，64；3×3，64；1×1，256][1×1，64；3×3，64；1×1，256]结构的Bottleneck。该层输出feature map大小为8×88×8，输出channel为256。
- conv3_x：输入feature map大小为8×88×8，输入channel为256。该层堆叠4个[1×1，128；3×3，128；1×1，512]结构的Bottleneck。该层输出feature map大小为4×44×4，输出channel为512。
- conv4_x：输入feature map大小为4×44×4，输入channel为512。该层堆叠6个[1×1，256；3×3，256；1×1，1024]结构的Bottleneck。该层输出feature map大小为2×22×2，输出channel为1024。
- conv5_x：输入feature map大小为2×22×2，输入channel为1024。该层堆叠3个[1×1，512；3×3，512；1×1，2048]结构的Bottleneck。该层输出feature map大小为1×11×1，输出channel为2048。
- average pool & fc：输入channel为2048，输出channel为分类的类别数。
class ResNet(nn.Cell):
def __init__(self, block: Type[Union[ResidualBlockBase, ResidualBlock]],
layer_nums: List[int], num_classes: int, input_channel: int) -> None:
super(ResNet, self).__init__()
self.relu = nn.ReLU()
# 第一个卷积层，输入channel为3（彩色图像），输出channel为64
self.conv1 = nn.Conv2d(3, 64, kernel_size=7, stride=2, weight_init=weight_init)
self.norm = nn.BatchNorm2d(64)
# 最大池化层，缩小图片的尺寸
self.max_pool = nn.MaxPool2d(kernel_size=3, stride=2, pad_mode='same')
# 各个残差网络结构块定义
self.layer1 = make_layer(64, block, 64, layer_nums[0])
self.layer2 = make_layer(64 * block.expansion, block, 128, layer_nums[1], stride=2)
self.layer3 = make_layer(128 * block.expansion, block, 256, layer_nums[2], stride=2)
self.layer4 = make_layer(256 * block.expansion, block, 512, layer_nums[3], stride=2)
# 平均池化层
self.avg_pool = nn.AvgPool2d()
# flattern层
self.flatten = nn.Flatten()
# 全连接层
self.fc = nn.Dense(in_channels=input_channel, out_channels=num_classes)
def construct(self, x):
x = self.conv1(x)
x = self.norm(x)
x = self.relu(x)
x = self.max_pool(x)
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
x = self.avg_pool(x)
x = self.flatten(x)
x = self.fc(x)
return x
4.权重加载
加载保存的权重分为两步：
（1）重新实例化模型对象，构造模型。
（2）加载模型参数，并将其加载至模型上。
加载模型
import mindspore as ms
from mindspore import load_checkpoint, load_param_into_net
# 下载权重文件ckpt
resnet50_url = "https://modelers.cn/coderepo/web/v1/file/MindSpore-Lab/cluoud_obs/main/media/examples/mindspore-courses/orange-pi-online-infer/02-ResNet50/resnet50-best.ckpt"
path = "./resnet50-best.ckpt"
best_ckpt_path = download(resnet50_url, path, replace=True)
# 模型实例化
num_class = 10
model = ResNet(ResidualBlock, [3, 4, 6, 3], num_classes, 2048)
# 加载模型参数
param_dict = ms.load_checkpoint(best_ckpt_path)
param_not_load, _ = ms.load_param_into_net(model, param_dict)
print(param_not_load)param_not_load是未被加载的参数列表，为空时代表所有参数均加载成功。
可视化模型预测
定义visualize_model函数，对CIFAR-10测试数据集进行预测，并将预测结果可视化。若预测字体颜色为蓝色表示为预测正确，预测字体颜色为红色则表示预测错误。
import matplotlib.pyplot as plt
def visualize_model(net, dataset_val):
# 加载验证集的数据进行验证
data = next(dataset_val.create_dict_iterator())
images = data["image"]
labels = data["label"]
# 预测图像类别
output = net(data['image'])
pred = np.argmax(output.asnumpy(), axis=1)
# 图像分类
classes = []
with open(data_dir + "/batches.meta.txt", "r") as f:
for line in f:
line = line.rstrip()
if line:
classes.append(line)
# 显示图像及图像的预测值
plt.figure()
for i in range(4):
plt.subplot(2, 2, i + 1)
# 若预测正确，显示为蓝色；若预测错误，显示为红色
color = 'blue' if pred[i] == labels.asnumpy()[i] else 'red'
plt.title('predict:{}'.format(classes[pred[i]]), color=color)
picture_show = np.transpose(images.asnumpy()[i], (1, 2, 0))
mean = np.array([0.4914, 0.4822, 0.4465])
std = np.array([0.2023, 0.1994, 0.2010])
picture_show = std * picture_show + mean
picture_show = np.clip(picture_show, 0, 1)
plt.imshow(picture_show)
plt.axis('off')
plt.show()
# 使用验证数据集进行验证
visualize_model(net=model, dataset_val=dataset_val)05实验视频
本实验配套视频，供参考学习。
06实验总结
本实验基于MindSpore在香橙派AIpro开发板实现Resnet50推理实验，通过本课程您可以了解MindSpore环境搭建过程，CANN、MindSpore环境升级等基础，也能掌握用MindSpore实现Resnet50网络构架的过程，进而实现图像分类。
